Seite 1/2

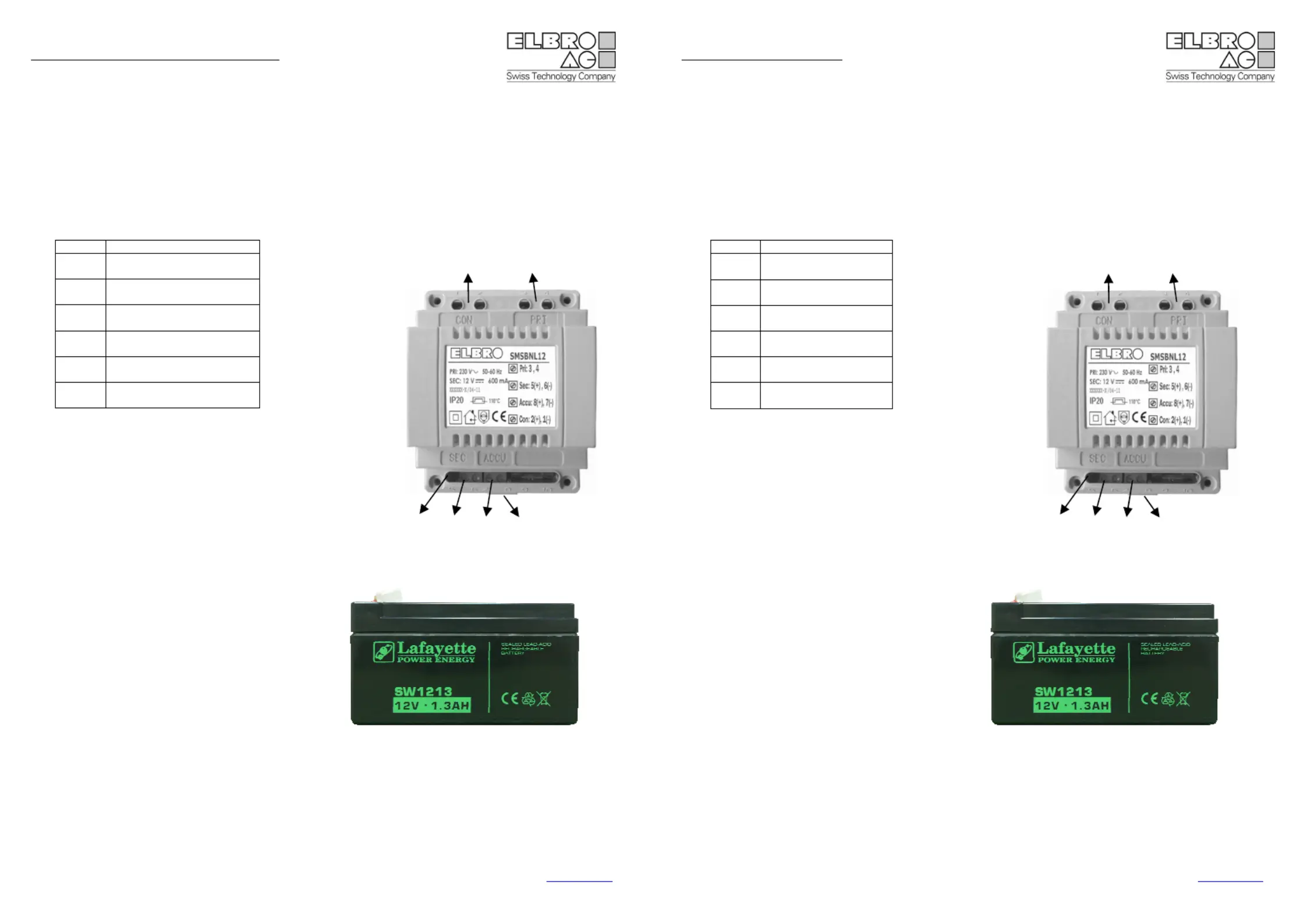

Description

1 Bornes d’entrée

(3,4)

2 Surveillancs du réseau

2(+), 1(-)

3 DEL

Marche = vert

4 Bornes de sortie

5(+), 6(-)

5 Bornes de l’accu

8(+), 7(-)

6 Etrier pour le décliquetage

du rail DIN

Mode d´emploi

Alimentation sans coupure (UPS)

Alimentation / chargeur: SMSBNL121

Accu: SMSBA1,3E

IMPORTANT: Il est indispensable de lire ce mode d´emploi avant l´utilisation

• Normalement, le SMS Switch Butler est alimenté par le réseau.

• En cas de panne du secteur, le SMS Switch Butler est alimenté par l´accu qui est branché.

• On peut câbler PIN 2 directement (SMSB48) ou avec une résistance de 10 k (SMSB26, entrée 5 ou Ω

6) avec une entrée du Butler pour la surveillance de la tension du réseau.

• En cas de panne du réseau et avec l´accu chargé, le SMS Switch Butler peut fonctionner pendant 2 h.

au moins, selon l´état de commutation des relais.

Données techniques alimentateur/chargeur

Alimentation / chargeur

Primaire 230V / 50-60Hz

Secondaire 12V=

Courant de sortie max. 0,6A / 1A max.

Coupe-circuit thermique

Température de fonctionnement -10°C à +40°C

Caractéristiques techniques de l´accu

Accu au Pb, sans entretien

12V=

1,3Ah

Temps de charge env. 8-12h

Plage de température -15°C à +50°C

Durée de vie 4-6 ans

Attention

A ne pas exposer au soleil ou en présence

d‘une amme

Ne pas ouvrir l‘accu

Eviter les courts-circuits

Eviter tout choc mécanique

Garantie 24 mois

Les appareils sont soumis à un contrôle de qualité rigoureux. Si malgré cela un défaut de fonctionnement

apparaît à l‘usage, nous assumons la garantie pendant 24 mois. Pendant la durée de la garantie, nous

prenons à notre charge la réparation des vices de matière ou de fabrication, pour autant que l‘appareil n‘ait

fait l‘objet d‘aucune intervention par un tiers et nous soit retourné

sans avoir été ouvert. Les dommages occasionnés par des interventions mécaniques pendant la période de

garantie ou par une utilisation inadéquate excluent toute prétention à la garantie.

Ce mode d‘emploi a été consciencieusement rédigé. Nous n‘assumons néanmoins, aucune responsabilité quant à l‘exactitude des données

des gures et des dessins.

ELBRO AG

Gewerbestr. 4

Postfach 11

CH-8162 Steinmaur

Tel. +41 44 854 73 00

Fax +41 44 854 73 01 e-mail: [email protected]

Bedienungsanleitung

Unterbruchsfreie Stromversorgung (USV)

Netz-/Ladegerät: SMSBNL121

Akku: SMSBA1,3E

WICHTIG: Das Lesen dieser Gebrauchsanweisung ist vor Gebrauch unerlässlich

• Im Normalbetrieb wird der SMS Switch Butler via Netzteil vom Netz versorgt

• Bei einem Netzausfall wird der SMS Switch Butler über den angeschlossenen Akku versorgt

• Pin 2 kann zur Netzspannungsüberwachung direkt auf einen Butler-Eingang (SMSB48) oder mit einen

10 k Widerstand (SMSB26, Eingang 5 oder 6) verdrahtet werden Ω

• Bei Netzausfall und voll geladenem Akku kann der SMS Switch Butler je nach Relais-

Schaltzustand mindestens 2h betrieben werden

Technische Daten Netz-/Ladegerät

Linear-Netz-/Ladegerät

Primär 230V / 50-60Hz

Sekundär 12V=

Ausgangsstrom 0,6A / 1A max.

Thermische Sicherung

Betriebstemperatur -10°C bis +40°C

Technische Daten Akku

Wartungsfreier Pb Akku

12V=

1,3Ah

Ladezeit ca. 8-12h

Temperaturbereich -15°C bis +50°C

Lebensdauer 4-6 Jahre

Achtung

Nicht direktem Sonnenschein oder

oenen Flammen aussetzen

Akku nicht önen

Kurzschluß vermeiden

Mechanischen Schock vermeiden

Garantie 24 Monate

Die Geräte unterliegen einer strengen Qualitätskontrolle. Sollten dennoch Fehler in der Funktion auftreten,

gewähren wir eine Garantie von 24 Monaten.

Fabrikations- oder Materialfehler werden von uns kostenlos ersetzt, sofern das Gerät ohne

Fremdeinwirkung und ungeönet an uns zurückgesandt wird.

Beschädigung durch mechanische Einwirkungen oder falsche Handhabung sind

vom Garantieanspruch ausgeschlossen.

Diese Bedienungsanleitung wurde mit großer Sorgfalt erstellt. Für die Rechtlichkeit und Vollständigkeit der Daten, Abbildungen und

Zeichnungen wird keine Gewähr übernommen.

ELBRO AG

Gewerbestr. 4

Postfach 11

CH-8162 Steinmaur

Tel. +41 44 854 73 00

Fax +41 44 854 73 01 e-mail: [email protected]

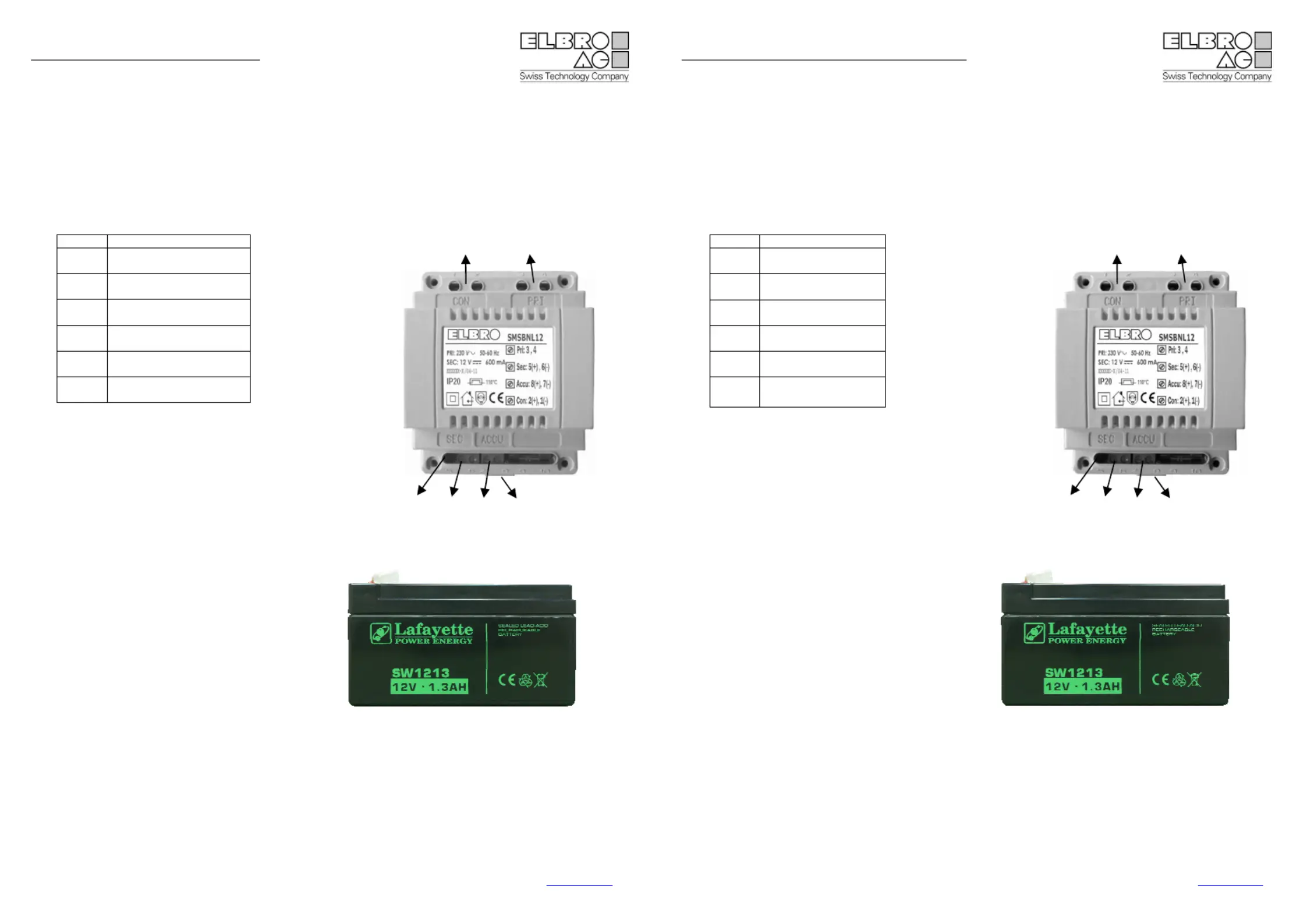

Beschreibung

1 Eingangsklemmen

(3,4)

2 Netzüberwachung

2(+), 1(-)

3 LED

Betrieb = grün

4 Ausgangsklemmen

5(+), 6(-)

5 Akku Klemmen

8(+), 7(-)

6 Klemmriegel für DIN

Schienenmontage

2 1

3 4 5 6

2 1

3 4 5 6

Produktspezifikationen

Marke:	Elbro
Kategorie:	Batterie
Modell:	SMSBA1,3E
Akku-/Batteriekapazität:	1300 mAh
Produktfarbe:	Black, Green
Akku-/Batterietyp:	Wiederaufladbarer Akku
Akkuladezeit:	12 h
Akku-/Batterietechnologie:	Plombierte Bleisäure (VRLA)
Betriebstemperatur:	-15 - 50 °C
Akku-/Batteriespannung:	12 V
Batterie Lebensdauer:	6 Jahr(e)
Anzahl enthaltener Akkus/Batterien:	- Stück(e)
