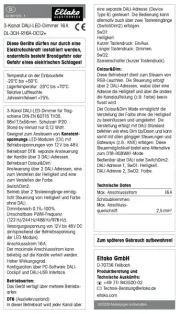

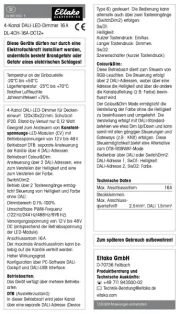

Seite 1/1

33 000 018 - 1

3-Kanal DALI-LED-Dimmer 16 A

DL-3CH-16A-DC12+

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

3-Kanal DALI-LED-Dimmer für Decken-

einwurf· 120x30x22 mm. Schutzart

IP20. Stand-by-Verlust nur 0,12 Watt.

Geeignet zum Ansteuern von Konstant-

spannungs-LED-Modulen (CV) mit

Betriebsspannungen von 12 V bis 48 V.

Betriebsart DT6: separate Ansteuerung

der Kanäle über 3 DALI-Adressen.

Betriebsart Colour&Dim:

Ansteuerung über 2 DALI-Adressen, eine

zum Verstellen der Helligkeit und eine

zum Verstellen der Farbe.

SwitchDim2:

Betrieb über 2 Tastereingänge ermög-

licht Steuerung von Helligkeit und Farbe

ohne DALI.

Dimmbereich 0.1%-100%.

Umschaltbare PWM-Frequenz

(122 Hz/244 Hz/488 Hz/976 Hz).

Versorgungsspannung von 12 V bis 48 V DC

(entsprechend der Betriebsspannung

der LED-Module).

Anschlussstrom 16 A.

Der maximale Anschlussstrom kann

beliebig auf die Kanäle verteilt werden.

Hoher Wirkungsgrad.

Konfiguration über PC-Software DALI-

Cockpit und DALI-USB Interface.

Betriebsarten:

Das Gerät verfügt über mehrere Betriebs-

arten:

DT6 (Auslieferzustand):

In dieser Betriebsart wird jeder Kanal über

eine separate DALI-Adresse (Device

Zum späteren Gebrauch aufbewahren!

Eltako GmbH

D-70736 Fellbach

Produktberatung und

Technische Auskünfte:

+49 711 943500-02

Technik-Beratung@eltako.de

eltako.com

13/2020 Änderungen vorbehalten.

Type 6) gesteuert. Die Bedienung kann

alternativ auch über zwei Tastereingänge

(SwitchDim2) erfolgen:

SwD1:

Helligkeit.

Kurzer Tastendruck: Ein/Aus.

Langer Tastendruck: Dimmen.

SwD2:

Szenenschalter (kurzer Tastendruck).

Colour&Dim:

Diese Betriebsart dient zum Steuern von

RGB-Leuchten. Die Steuerung erfolgt

über 2 DALI-Adressen, wobei über eine

Adresse die Helligkeit und über die andere

die Kanalaufteilung (z.B: Farbe) beein-

flusst wird.

Der Colour&Dim Mode ermöglicht die

Verstellung der Farbe ohne die Helligkeit

zu beeinflussen und umgekehrt. Die

Verstellung erfolgt mit DALI-

Standard-

befehlen wie etwa Dim Up/Down und kann

somit mit allen gängigen Steuerungen und

Gateways (z.B.: KNX) erfolgen. Diese

Steuermöglichkeit bietet eine Alternative

zum DT8-RGBWAF-Mode.

Bedienbar über DALI oder SwitchDim2:

DALI-Adresse 1, SwD1: Helligkeit.

DALI-Adresse 2, SwD2: Farbe.

Technische Daten

Max. Anschlussstrom 16A

Steckklemmen:

Max. Leitungs-

querschnitt 2,5mm

, DALI 1,5mm

Produktspezifikationen

Marke:	Eltako
Kategorie:	Dimmer
Modell:	DL-3CH-16A-DC12+
Breite:	33 mm
Tiefe:	22 mm
Produktfarbe:	Weiß
Internationale Schutzart (IP-Code):	IP20
Steuerung:	Kabellos
Höhe:	120 mm
DC input Spannung:	12 - 48 V
Zertifizierung:	CE
Typ:	Dimmer
Stromverbrauch (Standby):	0.12 W
Bauart:	Extern
Kompatible Leuchtmitteltypen:	LED
