Universal-Dimmschalter, Power MOSFET

300 W. Auto matische Lampen erkennung.

Stand-by-Verlust nur 0,7 Watt. Mindest-

helligkeit oder Dimmgeschwindigkeit ein-

stellbar. Mit Kinderzimmer-, Schlummer-

und Lichtweckerschaltung. Zusätzlich mit

Lichtszenensteuerung. Verschlüsselter

Funk, bidirektionaler Funk und Repeater-

Funktion zuschaltbar.

Für Einbaumontage.

45 mm lang, 45 mm breit, 33 mm tief.

Universal-Dimmschalter für Lampen bis

300 W, abhängig von den Lüftungs verhält-

nissen. Dimm bare Energiespar lampen ESL

und dimm bare 230 V-LED-Lampen zusätz-

lich abhängig von der Lampenelektronik.

Schaltung im Nulldurchgang mit Soft-Ein

und Soft-Aus zur Lampenschonung.

Versorgungs-, Schalt- und Steuer spannung

örtlich 230 V.

Keine Mindestlast erforderlich.

Die eingestellte Helligkeitsstufe bleibt beim

Aus schalten gespeichert (Memory).

Bei einem Stromausfall werden die Schalt-

stellung und die Helligkeitsstufe gespeichert

und wird gegebenenfalls bei Wiederkehr der

Versorgungsspannung eingeschaltet.

Automatische elektronische Überlast-

sicherung und Übertemperatur-Abschal-

tung.

Funkaktor

Universal-Dimmschalter

FUD61NPN-230V

D

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

30 100 835 - 10

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

gültig für Geräte ab Fertigungswoche

46/17 (siehe Aufdruck Unterseite Gehäuse)

Es können verschlüsselte Sensoren ein-

gelernt werden. Es kann bidirektionaler

Funk und/oder eine Repeater-Funktion ein-

geschaltet werden.

Jede Zustandsänderung sowie eingegange-

ne Zentralsteuer-Telegramme werden dann

mit einem Funk-Telegramm bestätigt. Die-

ses Funk-Telegramm kann in andere Aktoren

und die GFVS-Software eingelernt werden.

In der GFVS-Software wird außerdem der

aktuelle Dimm wert in % angezeigt.

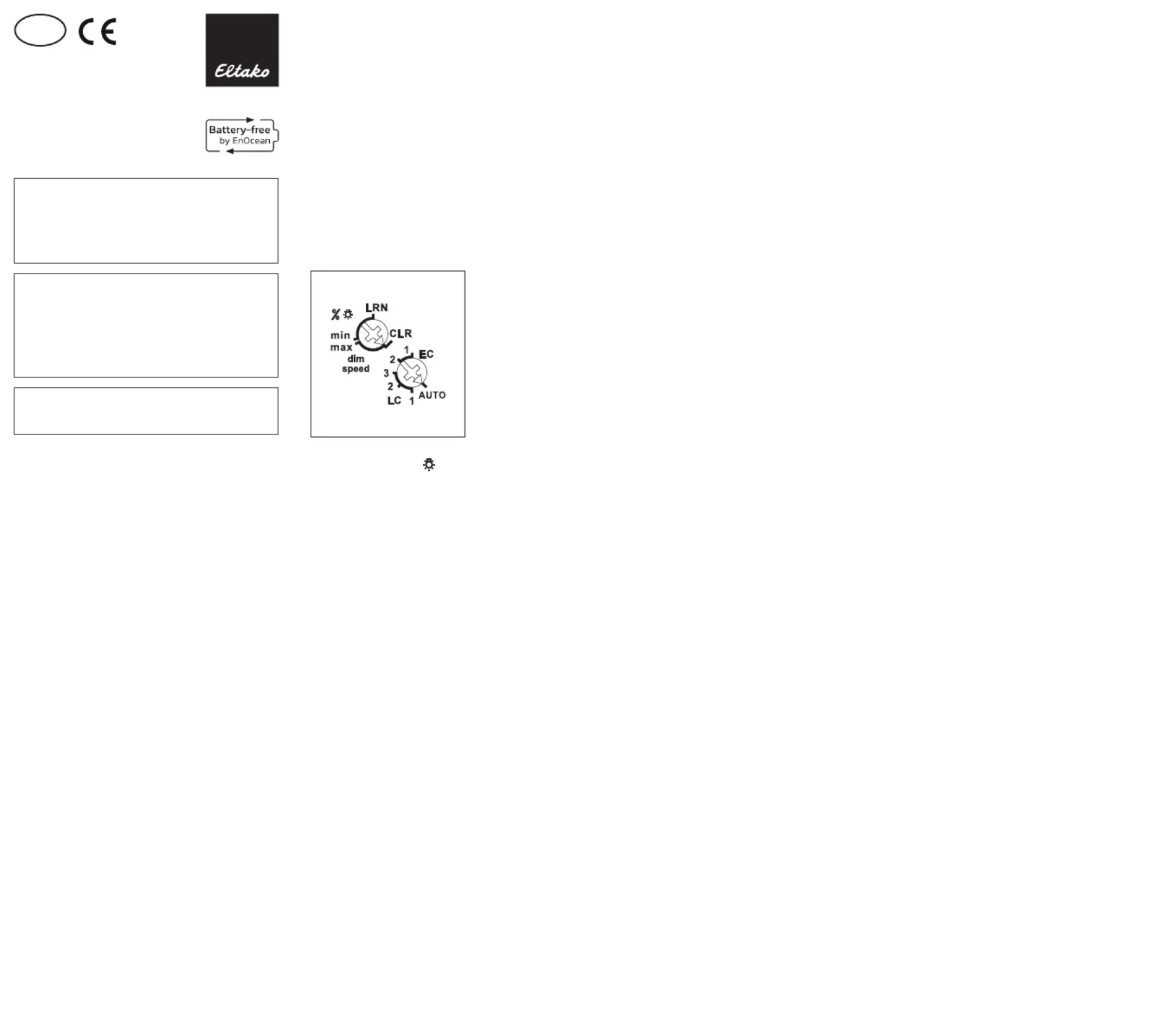

Drehschalter

Mit dem oberen %/dim speed-Dreh-

schalter kann entweder die Mindest-

helligkeit (voll abgedimmt) oder die Dimm-

geschwindigkeit eingestellt werden.

Der untere Drehschalter legt im Betrieb

fest, ob die automatische Lampenerkennung

wirken soll, oder spezielle Comfort-Stellun-

gen:

AUTO lässt das Dimmen aller Lampen-

arten zu.

EC1 ist eine Comfort-Stellung für Energie-

spar lampen, welche konstruktionsbedingt

mit einer erhöhten Spannung eingeschaltet

werden müssen, damit diese abgedimmt

auch kalt sicher wieder einschalten.

EC2 ist eine Comfort-Stellung für Energie-

spar lampen, welche sich konstruktionsbe-

dingt abgedimmt nicht wieder einschalten

lassen. Daher ist Memory in dieser Stellung

ausgeschaltet.

LC1 ist eine Comfort-Stellung für dimmbare

230 V-LED- Lampen, welche sich auf AUTO

(Phasen abschnitt) konstruktionsbedingt

nicht weit genug abdimmen lassen und

daher auf Phasenanschnitt gezwungen

werden müssen.

LC2 und LC3 sind Comfort-Stellungen für

dimmbare 230 V-LED-Lampen wie LC1, aber

mit anderen Dimmkurven.

In den Stellungen EC1, EC2, LC1, LC2 und

LC3 dürfen keine induktiven (gewickelten)

Trafos verwendet werden. Außer dem kann

die maximale Anzahl dimmbarer LED-Lam-

pen konstruktionsbedingt niedriger sein, als

in der Stellung AUTO.

Zusätzlich zu dem Funk-Steuereingang über

eine innenliegende Antenne kann dieser

Universal-Dimmschalter auch mit einem

eventuell davor montierten konventionellen

230 V-Steuertaster örtlich gesteuert werden.

Entweder getrennte örtliche Steuereingänge

für heller dimmen und dunkler dimmen als

Richtungstaster, oder diese zwei Eingänge

werden gebrückt und mit einem Einzeltas-

ter als Universaltaster gesteuert. Dann er-

folgt die Änderung der Dimmrichtung durch

eine Unterbrechung der Ansteuerung. Kurze

Steuerbefehle schalten ein/aus.

Die Taster können entweder als

Richtungs taster oder als Universaltaster

eingelernt werden:

Als Richtungstaster ist dann auf einer Sei-

te 'einschalten und aufdimmen' sowie auf

der anderen Seite 'ausschalten und abdim-

men'. Ein Doppelklicken auf der Einschalt-

seite löst das automatische Aufdimmen bis

zur vollen Helligkeit mit dim-speed-Ge-

schwindigkeit aus. Ein Doppelklick auf der

Ausschaltseite löst die Schlummerschal-

tung aus. Die Kinder zimmer schaltung wird

auf der Ein schalt seite ausge führt.

Als Universaltaster erfolgt die Richtungs-

umkehr durch kurzes Loslassen des Tasters.

Lichtweckerschaltung: Ein entsprechend

ein gelerntes Funksignal einer Schaltuhr

startet die Aufweckfunktion durch Ein-

schalten der Beleuchtung mit geringster

Helligkeit und langsamem Aufdimmen bis

zur maximalen Helligkeit. Abhängig von der

eingestellten Dimm geschwindigkeit mit

dem dim-speed-Drehschalter liegt die

Weckzeit zwischen 30 und 60 Minuten.

Durch kurzes Tasten (z. B. eines Funk-Hand-

senders) stoppt das Aufdimmen.

In der Stellung ESL ist keine Lichtwecker-

schaltung möglich.

Kinderzimmerschaltung (Universaltaster

oder Richtungstaster auf der Einschalt-

seite): Beim Einschalten mit längerer Tas-

terbetätigung wird nach ca. 1 Sekunde mit

kleinster Helligkeit ein geschaltet und, so-

lange weiter getastet wird, langsam hoch-

gedimmt, ohne die zuletzt ge speicherte

Helligkeitsstufe zu verändern.

Schlummerschaltung (Universaltaster oder

Richtungstaster auf der Ausschalt seite):

Durch einen Doppelimpuls wird die Beleuch-

tung von der aktuellen Dimmstellung bis zur

Mindesthelligkeit abgedimmt und ausge-

schaltet. Die max. Dimmzeit von 60 Minuten

ist von der aktuellen Dimmstellung und der

ein gestellten Mindesthelligkeit abhängig

und kann dadurch entsprechend verkürzt

werden. Durch kurzes Tasten kann während

des Abdimm vorgangs jederzeit ausgeschal-

tet werden.

Lichtszenen am PC werden mit der Funk-

Visualisierungs- und Steuerungs-Software

GFVS eingestellt und abgerufen. Hierzu am

PC einen oder mehrere FUD61NPN als

Dimmschalter mit prozentualen Hellig keits-

werten einlernen. Die GFVS-Beschreibung

ist zu nden unter www.eltako-funk.de.

Lichtszenen mit Funktaster werden am

FUD61NPN eingelernt. Bis zu vier einem

Licht szenentaster mit Doppelwippe einlern-

bare Helligkeitswerte.

Halbautomatische Bewegungserkennung

mit eingelerntem Funk-Bewegungssensor

FB65B (Werkseinstellung): Nach dem Ein-

schalten mit Taster wird eine Rückfallverzö-

gerungszeit von 5 Minuten gestartet, inner-

halb dieser Zeit wird bei Bewegung

nachgeschaltet. Wird keine Bewegung mehr

erkannt, wird nach 5 Minuten automatisch

ausgeschaltet. Anschließend reagiert der

Aktor weitere 5 Minuten auf Bewegung und

schaltet ggf. wieder automatisch ein. Nach

Ablauf der Zeit muss wieder mit Taster ein-

geschaltet werden. Mit Taster kann jeder-

zeit ausgeschaltet werden, Bewegung wird

dann nicht mehr ausgewertet.

Vollautomatische Bewegungserkennung

mit eingelerntem Funk-Bewegungssensor

FB65B: Soll der Aktor bei Bewegung auch

automatisch einschalten, z. B. in Räumen

ohne Tageslicht, muss im FB65B der Jum-

per auf 'aktiv‘ umgesteckt werden. Wird

keine Bewegung mehr erkannt, wird nach

Ablauf der Rückfall-verzögerungszeit von

5 Minuten automatisch ausgeschaltet. MIt

Taster kann jederzeit ein- und ausgeschal-

tet werden, bei Bewegung wird wieder auto-

matisch eingeschaltet.

Es kann entweder ein FBH (Master) oder ein

FHD60 ein gelernt werden.
