Stromstoß-Schaltrelais mit 2 Kanälen und

Messung der Wirkleistung. 1+1 Schließer

nicht potenzialfrei 16A/250V AC, 230V-LED-

Lampen bis 600W, Glühlampen 2000W.

Bidirektional. Stand-by-Verlust nur 0,9 Watt.

Reiheneinbaugerät für Montage auf Trag-

schiene DIN-EN 60715 TH35. 2 Teilungsein-

heiten = 36 mm breit, 58 mm tief.

Versorgungsspannung 230 V.

Anschluss an den Eltako-RS485-Bus.

Quer verdrahtung Bus und Strom versorgung

mit Steckbrücke.

Die Momentanleistung wird für jeden Kanal

getrennt gemessen und dem Bus übergeben

- z.B. zur Weitergabe an einen externen

Rechner - und auch über das FAM14 in das

Funknetz gesendet.

Der Maximalstrom als Summe über beide

Kontakte beträgt 16A, es ist daher eine

Absicherung an L mit maximal 16A erforder-

lich.

Kontaktschaltung im Nulldurchgang zur

Schonung der Kontakte und der Lampen.

Beim Ausfall der Versorgungsspannung

bleibt der Schaltzustand erhalten. Bei

wiederkehrender Versorgungsspannung wird

de niert ausgeschaltet.

Die Kanäle können unabhängig von einander

als ES- und/oder ER-Kanal eingelernt

werden.

Szenen-Steuerung:

Mit einem der vier Steuersignale eines als

Szenentaster eingelernten Tasters mit

RS485-Bus-Aktor

2-Kanal-Stromstoß-

Schaltrelais FSR14M-2x

mit Messung der Wirkleistung

D

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

30 014 039 - 1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Doppel wippe können mehrere Kanäle eines

oder mehrerer FSR14M-2x zu je einer Szene

ein- bzw. ausgeschaltet werden.

Zentralbefehle am PC werden mit der Ge-

bäudefunk-Visualisierungs- und Steuerungs-

Software GFVS gesendet. Hierzu am PC einen

oder mehrere FSR14M-2x einlernen.

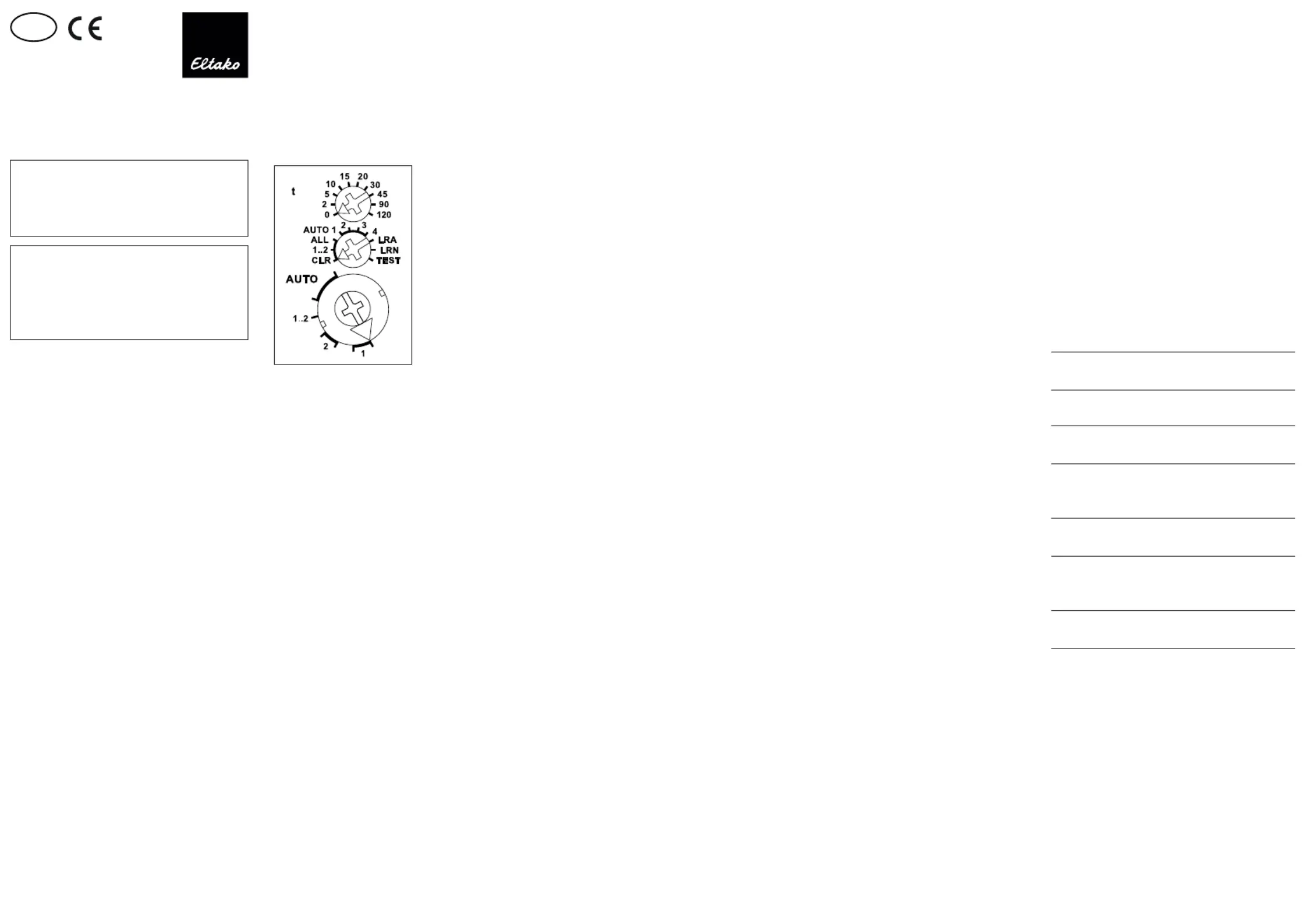

Funktions-Drehschalter

Mit den Drehschaltern werden die Taster

eingelernt und gegebenenfalls die 2 Kanäle

getestet. Für den Normalbetrieb werden der

mittlere und der untere Drehschalter an-

schließend auf AUTO gestellt. Bei dem

oberen Drehschalter wird ggf. für alle Kanäle

gleich die EW-Zeit (0-120 Sekun den) für

Relais bzw. die RV-Zeit (0-120 Minuten) für

Stromstoß schalter eingestellt.

Werden Funk-Bewegungs-Helligkeits-

sensoren FBH-Master (EEP A5-08-01) ein-

gelernt, wird mit dem oberen Drehschalter,

für jeden Kanal getrennt, die Schaltschwelle

festgelegt, bei welcher in Abhängigkeit von

der Helligkeit (zusätzlich zur Bewegung) die

Beleuchtung einschaltet bzw. ausschaltet

(von ca. 30 lux in der Position 0 bis ca. 300 lux

in der Position 90).

Werden in der Position 120 einge-FBH-Slave

lernt, so werden diese nur als Bewegungs-

melder ausgewertet.

Mehrere FBH werden pro Kanal miteinander

verknüpft. Wenn ein FBH 'Bewegung' meldet,

schließt der Arbeitskontakt, erst wenn alle

FBH 'keine Bewegung' gemeldet haben öffnet

der Arbeitskontakt nach der eingestellten

RV-Zeit. Bei eingelerntem FBH gilt die RV-Zeit

nur für den FBH.

Mit einem Richtungstaster kann durch Drücken

von 2 Sekunden auf die Einschaltseite dauer-

haft eingeschaltet werden, Signale von FBH

werden nicht ausgewertet.

Mit einem Richtungstaster kann durch Drücken

von 2 Sekunden auf die Ausschaltseite dauer-

haft ausgeschaltet werden, Signale von FBH

werden nicht ausgewertet.

Nach einem kurzen Drücken des Richtungs-

tasters werden die Signale von FBH wieder

ausgewertet.

Halbautomatische Bewegungserkennung

mit eingelerntem Funk-Bewegungssensor

FB65B in Werkseinstellung (EEP A5-07-01):

Nach dem Einschalten mit Taster wird eine

Rückfall verzögerungszeit von 5 Minuten

gestartet, innerhalb dieser Zeit wird bei

Bewegung nachgeschaltet. Wird keine

Bewegung mehr erkannt, wird nach 5 Minuten,

zuzüglich der eingestellten RV-Zeit, automa-

tisch ausgeschaltet. Anschließend reagiert

der Aktor weitere 5 Minuten auf Bewegung

und schaltet ggf. wieder automatisch ein.

Nach Ablauf der Zeit muss wieder mit Taster

eingeschaltet werden. Mit Taster kann jeder-

zeit ausgeschaltet werden, Bewegung wird

dann nicht mehr ausgewertet.

Vollautomatische Bewegungserkennung

mit eingelerntem Funk-Bewegungssensor

FB65B: Soll der Aktor bei Bewegung auch

automatisch einschalten, z. B. in Räumen

ohne Tageslicht, muss im FB65B der Jumper

auf 'aktiv' umgesteckt werden. Wird keine

Bewegung mehr erkannt, wird nach Ablauf

der Rückfallverzögerungszeit von 5 Minuten,

zuzüglich der eingestellten RV-Zeit, automa-

tisch ausgeschaltet. Mit Taster kann jederzeit

ein- und ausgeschaltet werden, bei Bewegung

wird wieder automatisch eingeschaltet.

Werden Funk-Helligkeitssensoren

(EEP A5-06-01, -02, -03) eingelernt, wird mit

dem oberen Dreh schalter, für jeden Kanal

getrennt, die Schaltschwelle festgelegt, bei

welcher in Abhängigkeit von der Helligkeit die

Be leuchtung einschaltet bzw. aus schaltet

(von ca. 0 lux in der Position 0 bis ca. 50 lux

bzw. 900 lux in der Position 120). Eine Hyste-

rese von ca. 300 lux zwischen dem Ein-und

Aus schalten ist fest eingestellt. Eine zusätz-

lich eingestellte RV-Zeit wird nicht beachtet.

Je Kanal kann nur ein FBH-Master oder

FHD60SB (EEP A5-06-01) ein gelernt werden.

Ein FBH-Master oder FHD60SB (EEP A5-06-01)

kann jedoch in mehrere Kanäle eingelernt

werden.

Werden Funk-Fenster-Türkontakte FTK

(EEP D2-00-01, F6-10-00, A5-14-01, -03, -09, -0A)

eingelernt, lassen sich mit dem mittleren

Dreh schalter in den Positionen AUTO 1 bis

AUTO 4 unterschiedliche Funktionen ein-

stellen und maximal 116 FTK verknüpfen:

AUTO 1 = Fenster zu, dann Ausgang aktiv.

AUTO 2 = Fenster offen, dann Ausgang aktiv.

In den Stellungen AUTO 3 und AUTO 4 sind die

auf einem Kanal eingelernten FTK automa-

tisch verknüpft. Bei AUTO 3 müssen alle FTK

geschlossen sein, damit der Arbeitskontakt

schließt (z. B. für Klimasteuerung). Bei AUTO

4 genügt ein geöffneter FTK, um den Arbeits-

kontakt zu schließen (z. B. für Alarmmeldung

oder Zuschalten der Stromversorgung eines

Dunstabzuges).

Ein oder mehrere FTK können in mehrere

Kanäle eingelernt werden, damit verschiede-

ne Funktionen gleichzeitig je FTK möglich

sind. Nach einem Stromausfall wird die

Verknüpfung durch ein neues Signal der FTK

bzw. bei der nächsten Statusmeldung nach

15 Minuten wieder hergestellt.

Eine zusätzlich eingestellte RV-Zeit wird

nicht beachtet.

Vibrationssensor (EEP A5-14-05):

Stand der obere Drehschalter beim Einlernen

auf Pos. 5, arbeitet der Aktor im Betrieb als

Zweipunktschalter, bei 'Vibration' wird ein-

geschaltet, bei 'nicht Vibration' wird aus-

geschaltet.

Stand der obere Drehschalter beim Einlernen

auf Pos. 10, wird bei 'Vibration' eingeschaltet

und nach Ablauf der zwischen 2 und 120 Se-

kunden einstellbaren Zeit automatisch aus-

geschaltet. Steht der obere Drehschalter

auf 0, wird nicht automatisch ausgeschaltet,

sondern muss manuell ausgeschaltet werden.

Werden Funk-Rauchwarnmelder FRW, FRWB,

FHMB (EEP A5-30-03)eingelernt, werden

diese pro Kanal miteinander verknüpft.

Wenn ein FRW 'Rauch' meldet, schließt der

Arbeitskontakt, erst wenn alle FRW 'kein

Rauch' gemeldet haben, öffnet der Arbeits-

kontakt.

Werden WassersensorenFWS81 (EEP F6-05-01)

oder Bodenwassersondencon (Art.-Nr. 78142)

mit Funktransmitter FTM (Art.-Nr. 78143) von

AFRISO eingelernt, lassen sich mit dem mitt-

leren Dreh schalter in den Positionen AUTO 1

bis AUTO 4 unterschiedliche Funktionen

einstellen.

AUTO 1 = 'kein Wasser', dann Arbeits kontakt

geschlossen.

AUTO 2 = 'Wasser', dann Arbeitskontakt

geschlossen.

In den Stellungen AUTO 3 und AUTO 4 sind die

auf einem Kanal eingelernten Wassersensoren

automatisch verknüpft. Bei AUTO 3 müssen

alle Wassersensoren 'kein Wasser' gemeldet

haben, damit der Arbeitskontakt schließt. Der

Arbeitskontakt öffnet, wenn ein Wassersen-

sor 'Wasser' meldet.

Bei AUTO 4 schließt der Arbeitskontakt, wenn

ein Wassersensor 'Wasser' meldet, erst wenn

alle Wassersensoren 'kein Wasser' gemeldet

haben öffnet der Arbeitskontakt.

Eine zusätzlich eingestellte RV-Zeit wird

nicht beachtet.

Die LED unter dem oberen Drehschalter

be gleitet den Einlernvorgang gemäß Bedie-

nungsanleitung und zeigt im Betrieb Steuer-

befehle durch kurzes Aufblinken an.

Technische Daten

Nennschaltleistung 16 A/250 V AC

je Kontakt

2)

230 V LED Lampen bis zu 600 W

3)

I ein ≤ 120 A/5 ms

Glühlampenlast und 2000 W

Halogenlampenlast

1)

230 V

Leuchtsto ampen mit KVG 1000 VA

in DUO-Schaltung oder

unkompensiert

Leuchtsto ampen mit KVG 500 VA

parallel kompensiert oder mit EVG

Kompakt-Leuchtsto ampen 15x7 W

mit EVG und 10x20 W

Energiesparlampen

Stand-by-Verlust 0,9 W

(Wirkleistung)

1)

Bei Lampen mit max. 150 W.

2)

Der Maximalstrom als Summe über beide Kontakte

beträgt 16A, es ist daher eine Absicherung an L mit

maximal 16A erforderlich.

3)

Aufgrund unterschiedlicher Lampenelektonik kann

es jedoch herstellerabhängig zu einer Beschränkung

der maximalen Anzahl der Lampen kommen, ins-

besondere wenn die Leistung der einzelnen Lampen

sehr gering ist (z.B. bei 2 W-LEDs).
