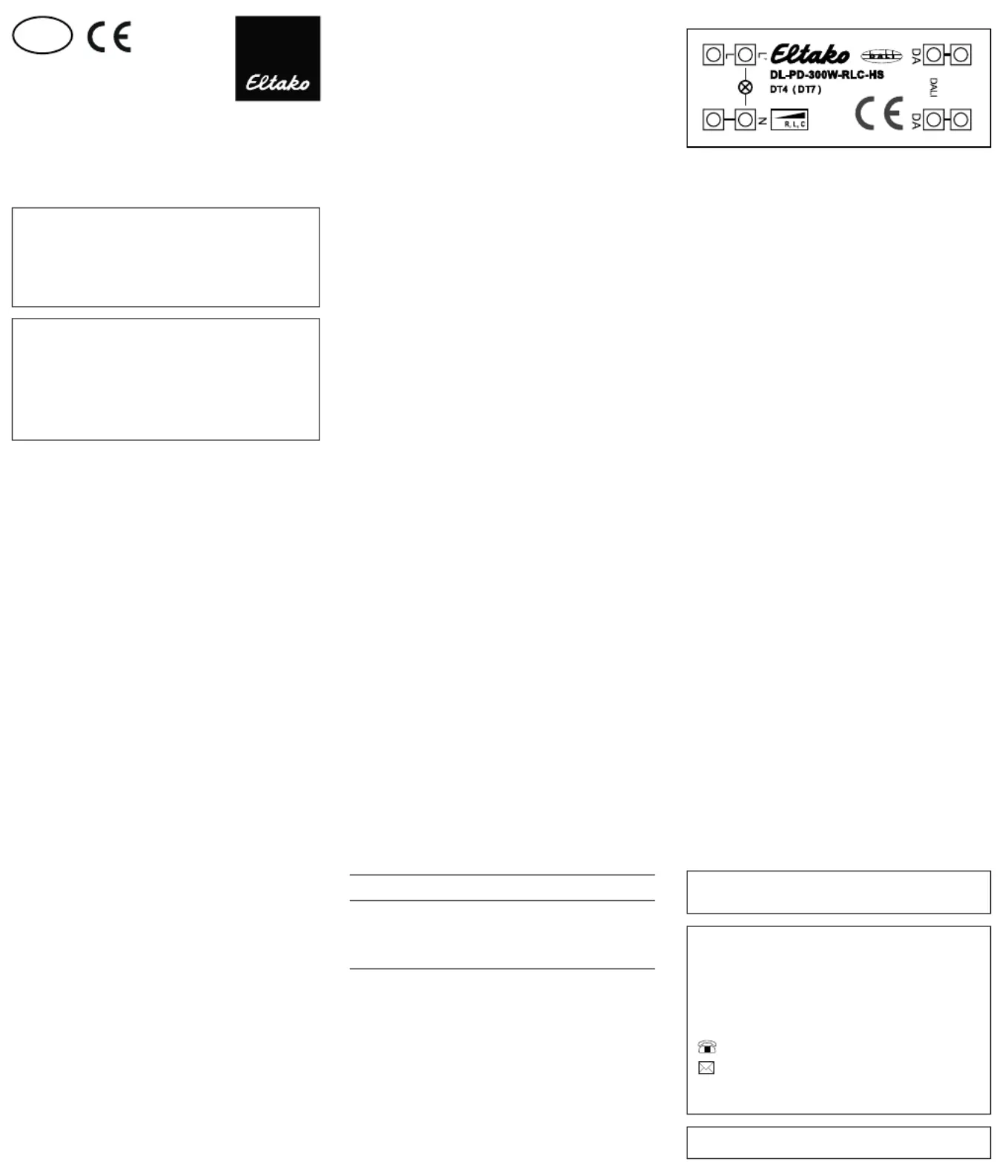

Phasendimmer mit DALI-Steuer-

eingang (DT4)

DL-PD-300W-RLC-HS

D

Temperatur an der Einbaustelle:

-20°C bis +50°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte:

Jahresmittelwert <75%.

33 000 008 - 1

Diese Geräte dürfen nur durch eine

Elektrofachkraft installiert werden,

andernfalls besteht Brandgefahr oder

Gefahr eines elektrischen Schlages!

Phasendimmer mit DALI-Steuereingang für

Tragschiene DIN-EN 60715 TH35.

98x17,5x56 mm. Schutzart IP20.

Geeignet zum Dimmen von 230 V-LED-Retro-

t-Leuchtmittel über DALI. Umwandlung des

DALI-Dimmlevels in eine Spannung mit Phasen-

abschnitt

oder Phasenanschnitt. Der minimale

Dimmlevel (MIN LEVEL) ist über DALI einstellbar.

Zusätzliche Betriebsart als Schalter (DT7

konform) ab Firmware 3.5. Das Modul re-

präsentiert einen Teilnehmer am Bus und ist

entsprechend adressierbar. Doppelte

An-

schlussklemmen zum einfachen Durchschleifen

des DALI-Bus.

Dimmbereich 0.1%-100%·

Versorgungsspannung 230 V AC.

Ausgangslastbereich 10-300 W.

Hoher Wirkungsgrad· Konguration über PC-

Software DALI-Cockpit.

Funktion:

Der DALI-PD ist als Schnittstelle zwischen

klassischer Dimmtechnologie (Phasendimmung)

und DALI an die Norm für DALI Control Gears

(IEC 62386-102) und Device Type 4 Geräte

(IEC 62386-205) angelehnt. Das DALI-PD

Interface wandelt den gewünschten Dimm-

level in ein entsprechendes Spannungssignal

mit an- oder abgeschnittener Phase um. Der

Universaldimmer arbeitet je nach Last als

Phasenabschnitts- oder Phasenanschnitts-

dimmer. Die Betriebsart kann über DALI ab-

gefragt werden (DT4). Die Dimmkennlinie ist

entsprechend DALI-Standard logarithmisch

skaliert. Die Phasen-an/abschnittssteuerung

liefert eine an/abgeschnittene Sinusspannung.

Der PHYSICAL MINLEVEL beträgt 3%.

Ab Firmwareversion 3.5 verfügt der DALI-PD

über eine weitere Betriebsart. Es kann von

der Betriebsart DT4 (Phasendimmung) auf

DT7 (Schalter) umgeschalten werden. In dieser

Betriebsart verhält sich der DALI-PD wie ein

Schalter. Das Verhalten in diesem Modus

entspricht der DALI-Norm für DT7 Geräte

(IEC62386-208).

In dieser Betriebsart wird die Schaltcharakteristik

durch den Vergleich des virtuellen Lampen-

leistungs niveaus (VDAP) mit 4 Schaltschwellen

bestimmt.

Das virtuelle Lampenleistungsniveau (VDAP)

entspricht dabei dem Dimmwert eines DALI-

EVGs und unterliegt den entsprechenden

Eigenschaften (Begrenzung durch MINLEVEL

und MAXLEVEL, Dimmgeschwindigkeit durch

Fadetime und Faderate).

Für jede Dimmrichtung gibt es 2 Schaltschwellen,

welche für den Vergleich mit dem virtuellen

Lampenleistungsniveau herangezogen werden:

Eine Schwelle mit dem Wert 'MASK' ist inaktiv

und wird nicht zum Vergleich herangezogen.

Mit dem Fading lassen sich Ein- und Aus-

schaltverzögerungen realisieren.

Das Gerät wird vom DALI-Bus versorgt, daher

ist der SYSTEM FAILURE LEVEL nur teilweise

unterstützt. Bei aktuellen Geräten (erkennbar

an Firmware > 4.0) kann zwischen 0%,100%

und MASK gewählt werden, bei älteren Geräten

ist der SYSTEM FAILURE LEVEL fest vorgegeben

- bei der 25 W Variante werden 100%, bei der

300 W Variante 0% ausgegeben.

Technische Daten

Ausgangslastbereich 10-300 W

Schraubklemmen:

Max. Leitungs-

querschnitt 2,5 mm

2

Zum späteren Gebrauch aufbewahren!

Eltako GmbH

D-70736 Fellbach

Produktberatung und

Technische Auskünfte:

+49 711 943500-02

Technik-Beratung@eltako.de

eltako.com

05/2022 Änderungen vorbehalten.

Der durchgestrichene Abfallcontainer weist

darauf hin, dass Elektronik-Altgeräte nicht

zusammen mit dem Haus- oder Geschäfts-

müll entsorgt werden dürfen.
