M-Bus-Drehstromzähler DSZ15DM-3x80A mit Display,

MID geeicht

D

Temperatur an der Einbaustelle: -25°C bis +55°C.

Lagertemperatur: -25°C bis +70°C.

Relative Luftfeuchte: Jahresmittelwert <75%.

28 380 512 - 1

Diese Geräte dürfen nur durch eine Elektrofachkraft installiert werden, andernfalls

besteht Brandgefahr oder Gefahr eines elektrischen Schlages!

Maximalstrom 3x80 A, Stand-by-Verlust nur 0,5 Watt je Pfad.

Reiheneinbaugerät für Montage auf Tragschiene DIN-EN 60715 TH35 in Installationsschränken

mit Schutzart IP51. 4 Teilungseinheiten = 70 mm breit, 58 mm tief.

Genauigkeitsklasse B (1%). Mit M-Bus-Schnittstelle.

Der direkt messende Drehstromzähler misst die Wirkenergie anhand der zwischen den Ein-

gängen und Ausgängen  ießenden Strömen. Der Eigenverbrauch von nur maximal 0,5 Watt

Wirkleistung je Pfad wird nicht gemessen und nicht angezeigt.

Es können 1, 2 oder 3 Außenleiter mit Strömen bis zu 80 A angeschlossen werden.

Der Anlaufstrom ist 4O mA.

Der N-Anschluss muss vorhanden sein.

Der Verbrauch ist nicht üchtig gespeichert und wird nach einem Stromausfall sofort wieder

angezeigt.

Das 7-Segment LC-Display kann auch ohne Stromversorgung zweimal innerhalb von

zwei Wochen abgelesen werden.

Der Leistungsbezug wird mit einer 1000 mal je kWh blinkenden LED an gezeigt.

Serienmäßig auch als 2-Tarif-Zähler verwendbar: Mit Anlegen von 230 V an die Klemmen

E1/E2 wird auf einen zweiten Tarif umgeschaltet.

Rechts neben dem Display be nden sich die Tasten MODE und SELECT, mit welchen im Menü

geblättert wird. Zunächst schaltet sich die ein. Danach können Hintergrund beleuchtung

die Gesamt-Wirkenergie je Tarif, die Wirk energie des rücksetzbaren Speichers RS1 bzw. RS2

sowie die Momentanwerte Leistung, Spannung und Strom je Außenleiter angezeigt werden.

Fehlermeldung (false)

Bei fehlendem Außenleiter oder falscher Stromrichtung wird 'false' und der entsprechende

Außenleiter im Display angezeigt.

Datenübertragung M-Bus

ɀBeim Auslesen werden alle Werte in einem Telegramm übertragen.

ɀEs werden folgende Telegramme unterstützt:

- Initialisierung: SND_NKE Antwort: ACK

- Zähler auslesen: REQ_UD2 Antwort: RSP_UD

- Primäradresse ändern: SND_UD Antwort: ACK

- Reset RS1: SND_UD Antwort: ACK

- Slave-Auswahl für die Sekundär-Adresse Antwort: ACK

ɀDas Gerät antwortet nicht auf unbekannte Abfragen

ɀDie Übertragungsrate wird automatisch erkannt

ɀDas Gerät hat eine Spannungsüberwachung. Im Falle eines Spannungsverlusts werden

alle Register im EEPROM gespeichert.

Ändern der M-Bus Primäradresse:

Um die M-Bus Primäradresse zu ändern, halten Sie SELECT 3 s gedrückt. Im folgenden Menü

erhöht MODE die Adresse um 10, SELECT erhöht sie um 1. Wenn die gewünschte Primär-

adresse eingestellt ist, warten Sie bis das Haupt menü wieder erscheint.

Sekundär-Adresse:

ɀ Mithilfe der Sekundär-Adresse ist es möglich, gemäss der Norm EN13757 mit dem Energie-

zähler zu kommunizieren.

ɀDie Verwendung von Wild Cards ist möglich.

Detailierte Angaben unter www.eltako.com bei den Bedienungsanleitungen.

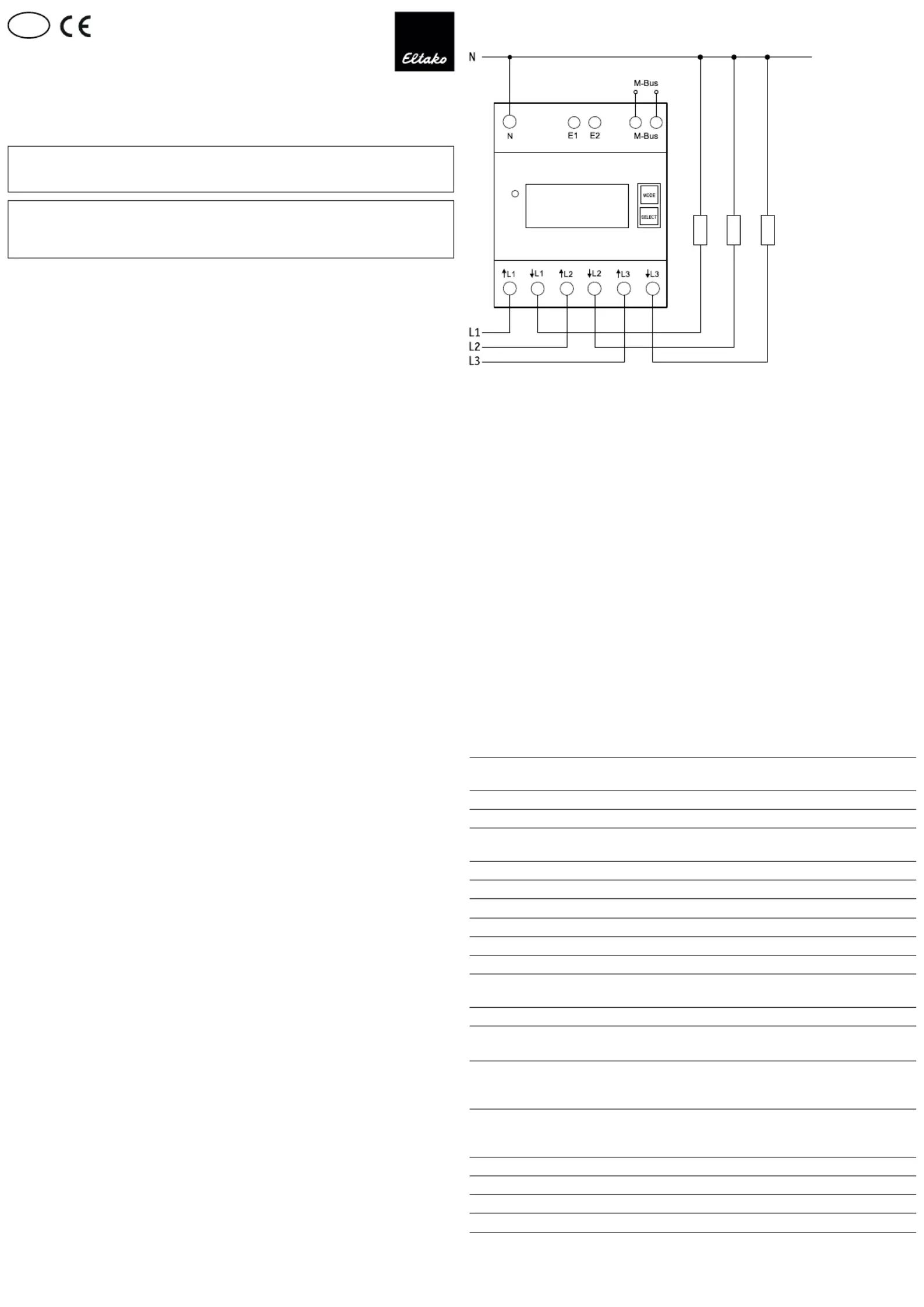

Anschlussbeispiel:

4-Leiter-Anschluss 3x230/400 V

Technische Daten

Betriebsspannung, erweiterter Bereich 3x230/400 V, 50 Hz,

-2O%/+15%

Referenzstrom

I

ref

(Grenzstrom

I

max

) 3x0,5 - 10 (80) A

Eigenverbrauch Wirkleistung 0,5 W je Pfad

Anzeige LC-Display 7 Stellen,

davon 1 oder 2 Dezimalstellen

Genauigkeitsklasse für ±1% B

Anlaufstrom entsprechend Genauigkeitsklasse B 4O mA

Betriebstemperatur -25/+55°C

Bus-System M-Bus

Buslänge gemäss M-Bus-Spezi kation

Übertragungsraten 300, 2400, 9600 Bd.

Reaktionszeit Schreiben bis 60 ms

(Systemreaktionszeit) Lesen bis 60 ms

Klemmenabdeckung plombierbar Aufklappbare Klemmenabdeckungen

Schutzart lP50 für Montage in Installationsschränken

mit Schutzart IP51

Maximaler Querschnitt eines Leiters

1)

L-Klemmen 25 mm

2

,

N-Klemmen 16 mm

2

,

M-Bus-Klemmen und Tarif-Klemmen 6 mm

2

Empfohlenes Anzugsdrehmoment

2)

L-Klemmen 2,0 Nm (max. 2,5 Nm)

N-Klemmen 1,5 Nm (max. 2,0 Nm)

M-Bus-Klemmen und Tarif-Klemmen 0,8 Nm (max. 1,2 Nm)

EG-Baumusterprüfbescheinigung 0120/SGS0204

Zähler für die Verwendung im Innenraum

Mechanische Umgebungsbedingungen Klasse M1

Elektromagnetische Umgebungsbedingungen Klasse E2

1)

Die Belastbarkeit von Kabeln und Leitungen ist festgelegt in DIN VDE 0298-4.

2)

Die Drehmomente für Schraubklemmstellen sind angegeben in DIN EN 60999-1.

Um Beschädigungen des Zählers zu vermeiden, darf das für die Anschlussklemmen gültige maximale Dreh-

moment nicht überschritten werden!
