- J-Typ Thermoelement,
K-Typ Thermoelement,
PT-100 2-Leiter- oder 3-Leiter-Temperatureingang
(Muss der Reihenfolge nach bestimmt werden.)
- Auswahl Ein/Aus- oder
Proportionalsteuerungsform,
- Auswahl der Arbeitszeit in Minuten oder Sekunden,
- Hysterese-Einstellung,
- Sprachwarnung über internen Summer,
- Schutz-Schalteingang,
- Dampfleistung (ESM- 9945)
SPEZIFIKATIONEN
EINGANG
Thermoelement (TC): J, K (IEC 584.1) (ITS90)
Widerstandsthermometer (RTD): 2- oder 3-Draht
PT100 (IEC 751) (ITS90)
Messbereich: In den Bestellinformationen
Genauigkeit: ± 1% vom Endwert
Kaltstellenkompensation: Automatisch ±0,1°C/1°C
Sensorbruchschutz: Gehoben
Abfragezyklus: 3 Abtastwerte pro Sekunde
STEUERUNG
Steuerungsform: EIN-/AUS & PROPORTIONAL
AUSGÄNGE
Temperaturregelausgang:
Relais (7A@250VV@ ohmsche Last) oder optional
SSR-Treiberausgang (Maximal 20mA, 12V Z )
Zeitausgabe:
Relais (7A@250VV@ ohmsche Last) oder optional
SSR-Treiberausgang (Maximal 20mA, 12V Z)
Dampfleistung (ESM-9945):
Relais (7A@250VV @ ohmsche Last) oder optional
SSR-Treiberausgang (Maximal 20mA, 12V Z )
Außerdem gibt es einen internen Summer für die
Sprachwarnung.
VERSORGUNGSSPANNUNG
230 VV( %±15 ) 50/60 Hz - 4VA ,
115 VV( %±15 ) 50/60 Hz - 4VA ,
24 VV( %±15 ) 50/60 Hz - 4VA
(Muss der Reihenfolge nach bestimmt werden.)
UMWELTBEWERTUNGEN und PHYSIKALISCHE
SPEZIFIKATIONEN
Betriebstemperatur: 0...50°C
Luftfeuchtigkeit: %0-90RH (nicht-kondensierend)
Schutzklasse: IP65 vorne, IP20 hinten
Gewicht: 360 g
Abmessungen: 96 x 96 mm, Tiefe:96 mm
Tafelausschnitt: 92 x 92 mm
Einführungsbroschüre DE ESM-994X 01 V07 07/23
ESM-9944
ESM-9945

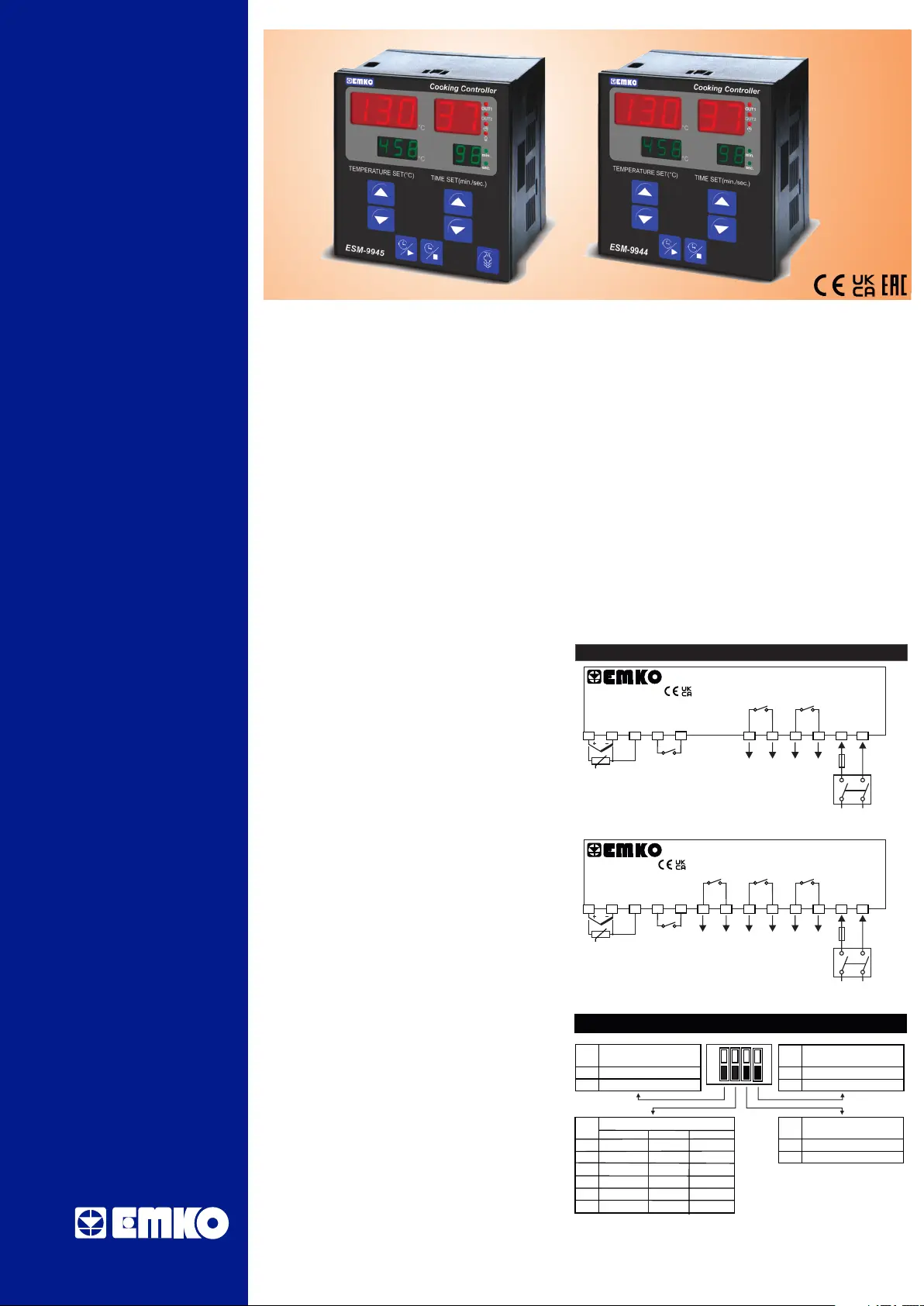

Kochregler
ANWENDUNGSBEREICHE
- Bäckerei-Anwendungen,
- Gärschränke,
- Keramik- und Glasöfen,
- Getreidetrockner,
- Industrielle Friteuse,
- Brutapparate

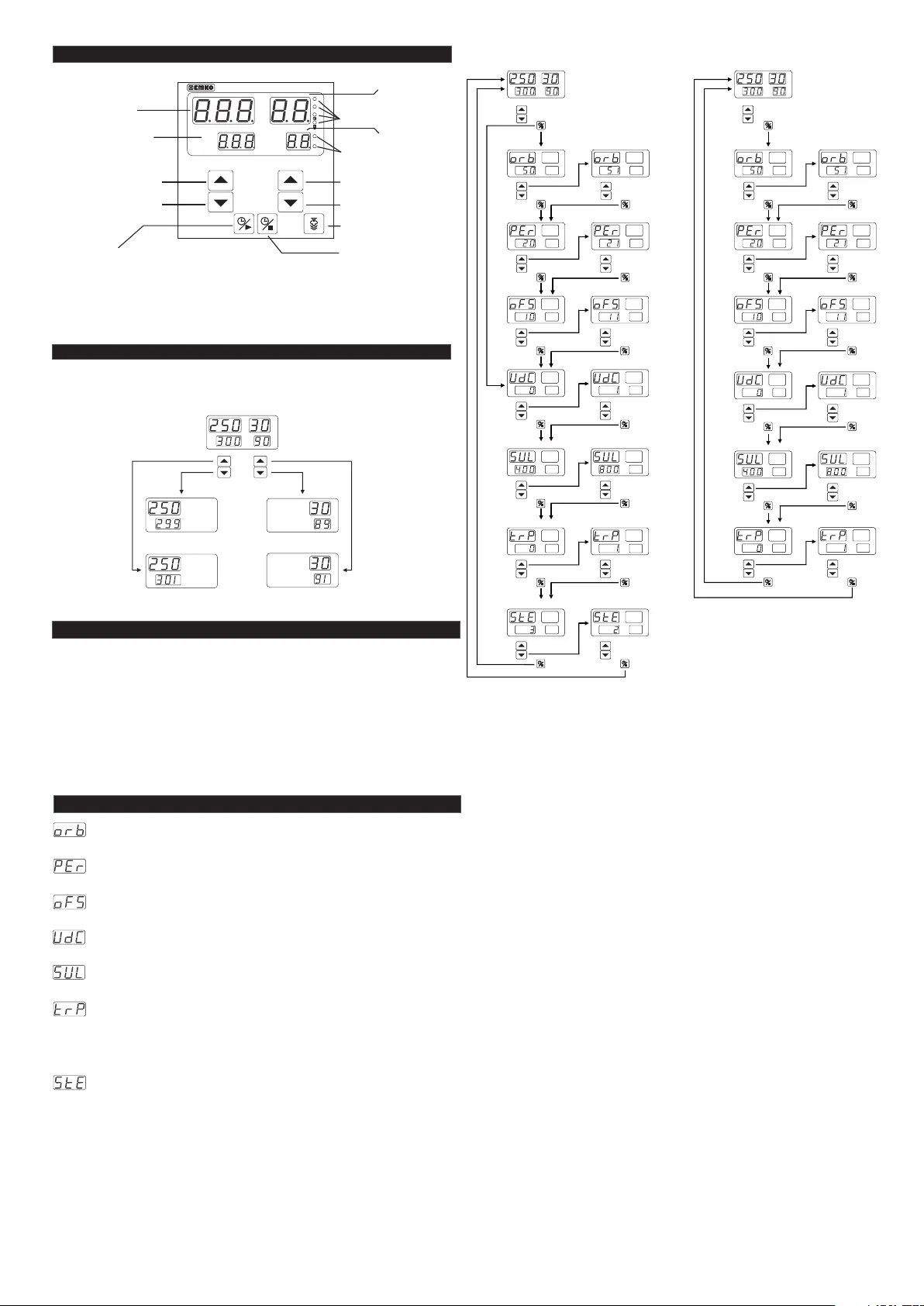

ANZEIGE
Temperaturwertanzeige:
14 mm rote 3-stellige LED-Anzeige
Temperatur-Sollwertanzeige:
8 mm grüne 3-stellige LED-Anzeige
Zeitwertanzeige:
14 mm rote 2-stellige LED-Anzeige
Zeit-Sollwertanzeige:
8 mm grüne 2-stellige LED-Anzeige
ELEKTRISCHE VERKABELUNG
DIP-SCHALTER-EINSTELLUNGEN
EINAUS
S2
HYSTERESEAUSWAHL
EIN
AUS
EIN
AUS
EINGANGSTYP
HYSTERESE
EIN
AUS
0- 400°C
0- 400°C
0- 800°C
0- 800°C
0- 999°C
0- 999°C
1°C
4°C
2°C
4°C
2°C
4°C
S3
ZEITEINHEITENAUSWAHL
EIN
AUS
SEKUNDE (1-99 Sek.)
MINUTE (1- 99 Min.)
S4
RELAIS AUF DAUER
EIN
AUS
10 Sek.
UNUNTERBROCHEN
S1
STEUERUNGSFORM
EIN
AUS
EIN - AUS
PROPORTIONAL
Pt100
Pt100
J, Fe CuNi
J, Fe CuNi
K, NiCr Ni
K, NiCr Ni
SKALA
LED-Anzeige:
AUS1: Rot,
AUS2: Rot,
ZEIT: Rot,
DAMPF: Rot (ESM-9945),
MIN: Grün,
SEK: Grün
N
L
CAT II
Yc
ESM-9945
TC
Temperatur
Sensoreingang
(TC oder PT-100)
Ausgang-1
1 2 3 8 9 10 11 12 13
Digitaleingang
4
5
C
NO
7A@250VV7A@250VV
Ausgang-2
C
NO
6 7
C
NO
7A@250VV
Ausgang-3
Temperatur
Steuerung
Ausgang
Zeit
Ende
Ausgang
Dampf
Ausgang
( )( )( )
Abdeckung
Schalter
oder
Manueller
Dampfschalter
( )
230VV
Pt-100
Strom
Versorgung
Schalter
N
L
Sicherung
CAT II
Yc
ESM-9944
TC
Temperatur
Sensoreingang
(TC oder PT-100)
Ausgang-1
1 2 3 8 9 10 11 12 13
Digitaleingang
4
5
C
NO
7A@250VV7A@250VV
Ausgang-2
C
NO
Temperatur
Steuerung
Ausgang
Zeit
Ende
Ausgang
( )( )
Abdeckung
Schalter
( )
230VV
Pt-100
Strom
Versorgung
Schalter
Kochregler
1A TV
Sicherung
1A TV
