Seite 1/9
KURZINSTALLATIONSANLEITUNG (Modelle Encharge-3T-1P-INT und Encharge-10T-1P-INT)
Enphase IQ Battery-Speichersystem installieren
Um das Enphase
IQ Battery 3T™-Speichersystem oder das IQ Battery 10T™-Speichersystem und die Enphase Wandhalterung zu installieren, lesen und befol-
gen Sie bitte alle Warnungen und Anweisungen in dieser Anleitung. Sicherheitswarnungen sind auf der Rückseite dieser Anleitung aufgeführt. Diese Anwei-
sungen sind keine vollständige Erklärung, wie man ein Energiespeichersystem konzipiert und installiert. Alle Installationen müssen den nationalen und den
örtlichen Sicherheitsvorschriften und -normen entsprechen. Nur qualizierte Elektriker dürfen die IQ Battery 3T oder die IQ Battery 10T installieren, Fehler
beheben oder die Battery ersetzen.
Das IQ Battery™-Speichersystem umfasst die Enphase IQ Battery(ies) mit integrierten Enphase IQ™ Microinverters. Das IQ Battery-Speichersystem erkennt,
wann es optimal ist die Battery zu laden oder zu entladen. Energie wird gespeichert, wenn sie im Überuss vorhanden ist und genutzt, wenn sie knapp ist.
* Siehe IQ Battery-Datenblatt für unterstützte PV-String-Wechselrichter.
Darstellung unterschiedlicher
Installationsszenarien:
© 2022 Enphase Energy. Alle Rechte vorbehalten. Enphase, das Enphase Logo, IQ Battery-Speichersystem, Envoy-S, IQ Mikro-Wechselrichter,
Enphase Installateur-App, Enphase Installateur-Plattform und andere Handelsmarken bzw. Dienstleistungsmarken sind Handelsmarken von
Enphase Energy, Inc. Änderungen vorbehalten. Vers. 04 – 05-09-2022
Einphasige PV mit IQ Battery,
an eine Phase angeschlossen
Dreiphasige PV mit IQ Battery,
an eine Phase angeschlossen
Dreiphasige PV mit IQ Battery,
an zwei Phasen angeschlossen
Enphase Cloud
Tertiärsteuerung, API-Schnittstelle,
Over-the-Air-Firmware-Upgrade
Envoy
Stromwandler
für den
Eigenverbrauchsmessung
Verbraucher
1-Phasen-IQ-Relais
1-Phasen-IQ-Relais
IQ Battery 3T/
IQ Battery 10T
IQ6/IQ7
Microinverters
WLAN/ Mobilfunk
Drahtlos
Hauptverteiler
Erzeugungs-
stromwandler
Lorem ipsum
Enphase Cloud
Tertiärsteuerung, API-Schnittstelle,
Over-the-Air-Firmware-Upgrade
WLAN/ Mobilfunk
Envoy
Stromwandler
für den
Eigenverbrauchsmessung
Hauptverteiler
Verbraucher
1-Phasen-IQ-Relais
IQ Battery 3T/
IQ Battery 10T
Drahtlos
3-Phasen-IQ-Relais
IQ6/IQ7
Microinveters
Erzeugungs-
stromwandler
Enphase Cloud
Tertiärsteuerung, API-Schnittstelle,
Over-the-Air-Firmware-Upgrade
Envoy
Stromwandler
für den
Eigenverbrauchsmessung
Verbraucher
3-Phasen-IQ-Relais
3-Phasen-IQ-Relais
WLAN/ Mobilfunk
Drahtlos
IQ Battery 3T/
IQ Battery 10T
IQ Battery 3T/
IQ Battery 10T
IQ6/IQ7
Microinverters
Hauptverteiler
Erzeugungs-
stromwandler
VORBEREITUNGEN
A. Überprüfen Sie die Verpackung und die IQ Battery(n) auf Schäden wie Risse,
Beulen oder auslaufenden Elektrolyt. Installieren oder verwenden Sie die IQ
Battery(n) nicht, wenn sie in irgendeiner Weise beschädigt wurde(n). Wenden Sie
sich bei Beschädigung an Ihren Händler, um Ersatz zu erhalten.
B. Vergewissern Sie sich, dass Ihr Kit die folgenden IQ Battery-Komponenten enthält:
•
Die IQ Battery 10T umfasst drei Speiche Basiseinheiten und zwei Verbindungs-
kabel, eine IQ Battery 10T-Abdeckung mit dreifacher Breite und eine Wandmon-
tageplatte mit dreifacher Breite.
•
Die IQ Battery 3T umfasst eine Battery und eine Abdeckung mit einfacher Breite
und eine Montagehalterung mit einfacher Breite.
HINWEIS: Überprüfen Sie den Aufkleber „Energize By“ auf dem Versandkarton,
um sicherzustellen, dass die IQ Battery(n) bis zu dem angegebenen Datum
installiert wird/werden. Wenn das Datum verstrichen ist, wenden Sie sich für
weitere Schritte an Ihren Händler.
* WARNUNG: Verletzungsgefahr. Seien Sie beim Heben vorsichtig. Die
IQ Battery-Einheit ist schwer (40,5kg) und kann nur von zwei Personen
gehoben werden.
C. Vergewissern Sie sich, dass Sie die folgenden erforderlichen Enphase Komponen-
ten haben:
•
Das Enphase IQ Battery-System benötigt eine Internetverbindung über das
Envoy-S. Eine fehlende Internetverbindung kann sich auf die Garantie auswirken.
Die vollständigen Bedingungen nden Sie unter enphase.com/warranty.
•
Kommunikations-Kit (drahtlos) (COMMS-KIT-EU-01), das am Envoy-S Metered
für die Kommunikation mit IQ Battery installiert wird. Beinhaltet ein USB-Kabel
für den Anschluss an das Envoy-S sowie einen Reichweitenverstärker und
ermöglicht die drahtlose Kommunikation mit der IQ Battery
D. Vergewissern Sie sich, dass Sie auch die folgenden erforderlichen Artikel haben:
•
Montageort, der strukturell geeignet ist, das Gewicht der IQ Battery(n) zu tragen.
Das Gesamtgewicht der IQ Battery 3T, einschließlich der IQ Battery-Basiseinheit,
der Abdeckung und der Wandhalterung, beträgt 48,8kg. Das Gesamtgewicht der
IQ Battery 10T, einschließlich der drei
IQ Battery-Basiseinheiten, der Abdeckung
und der Wandhalterung, beträgt 143,6kg. Die Wand muss verankerte Balken
enthalten, die das Gewicht der Battery tragen können, oder aus Mauerwerk oder
einer anderen geeigneten Struktur bestehen.
•
Werkzeuge: Kabelkanal (mit Verschraubungen und Montagewerkzeug),
Bohrmaschine, 4-mm-Vorbohrer, Stufenbohrer, Schraubendreher, Steckschlüs-
sel, Drehmomentschlüssel, Wasserwaage, Abisolierzange und Balkensucher für
die Installation auf Balken.
•
Befestigungselemente für die Wandhalterung. Die Schlitze betragen 9,2mm.
Informieren Sie sich bei einem Statiker und in den örtlichen Normen über die
Anforderungen:
Halterung mit einfacher Breite für IQ Battery 3T: Mindestens drei 8mm
Zugbolzen oder Schrauben, 7,6cm lang (je nach Befestigungswand).
Halterung mit dreifacher Breite für IQ Battery 10T: Mindestens neun 8mm
Zugbolzen oder Schrauben, 7,6cm lang (je nach Befestigungswand).
•
Unterlegscheiben zur Verwendung zwischen Schraubenköpfen und Wandhalte-
rung.
• Kupferleiter: 3x 2,5–10mm
2
(11mm Abisolierlänge) Kupferleiter (bei 75°C oder
90°C) für Klemmen.
• PG
-Verschraubungen: Für alle Installationen sind Abschlusswiderstände mit
12mm oder 20mm (linke Seite) erforderlich, und für die Installation im Freien
sind IP54-PG-Verschraubungen erforderlich.
•
Überstromschutz: Der Überstromschutz in IQ Battery ist kein Überstromschutz
für Zweigstromkreise und kann zu diesem Zweck nicht verwendet werden.
Der Überstromschutz für den Zweigstromkreis MUSS ggf, separat angebracht
werden.
•
Persönliche Schutzausrüstung (PSA) für den Umgang mit Lithium Batterien
gemäß den örtlichen Sicherheitsnormen.
•
Schutzhandschuhe zum Schutz vor scharfen Kanten.
E. Stellen Sie sicher, dass der Hauptanschluss 230V L-N ist. IQ Battery können
nicht zwischen L1 und L2 installiert werden, aber sie können zwischen L-N auf
verschiedenen Phasen in einem dreiphasigen System angeschlossen werden.
F. Beachten Sie, dass die Nenn-Energiekapazität der Battery 3,5kWh beträgt.
G. Installieren Sie die PV-Anlage gemäß den Anweisungen in den Enphase Installati-
onshandbüchern.

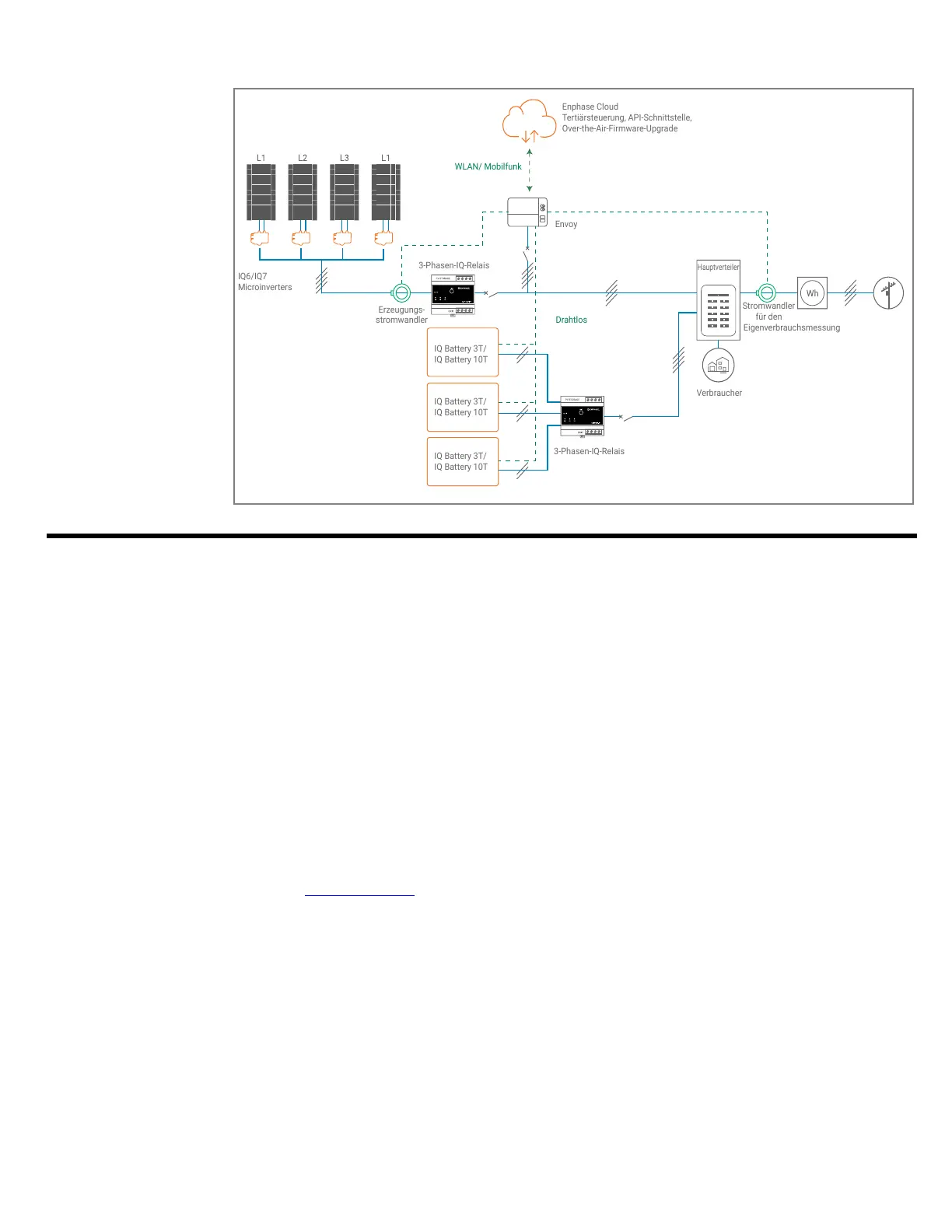

Dreiphasige PV mit IQ Battery,
an drei Phasen angeschlossen
Enphase Cloud
Tertiärsteuerung, API-Schnittstelle,
Over-the-Air-Firmware-Upgrade
Envoy
Stromwandler
für den
Eigenverbrauchsmessung
Verbraucher
3-Phasen-IQ-Relais
3-Phasen-IQ-Relais
IQ Battery 3T/
IQ Battery 10T
IQ Battery 3T/
IQ Battery 10T
IQ Battery 3T/
IQ Battery 10T
WLAN/ Mobilfunk
Drahtlos
IQ6/IQ7
Microinverters
Hauptverteiler
Erzeugungs-
stromwandler
