Seite 1/8

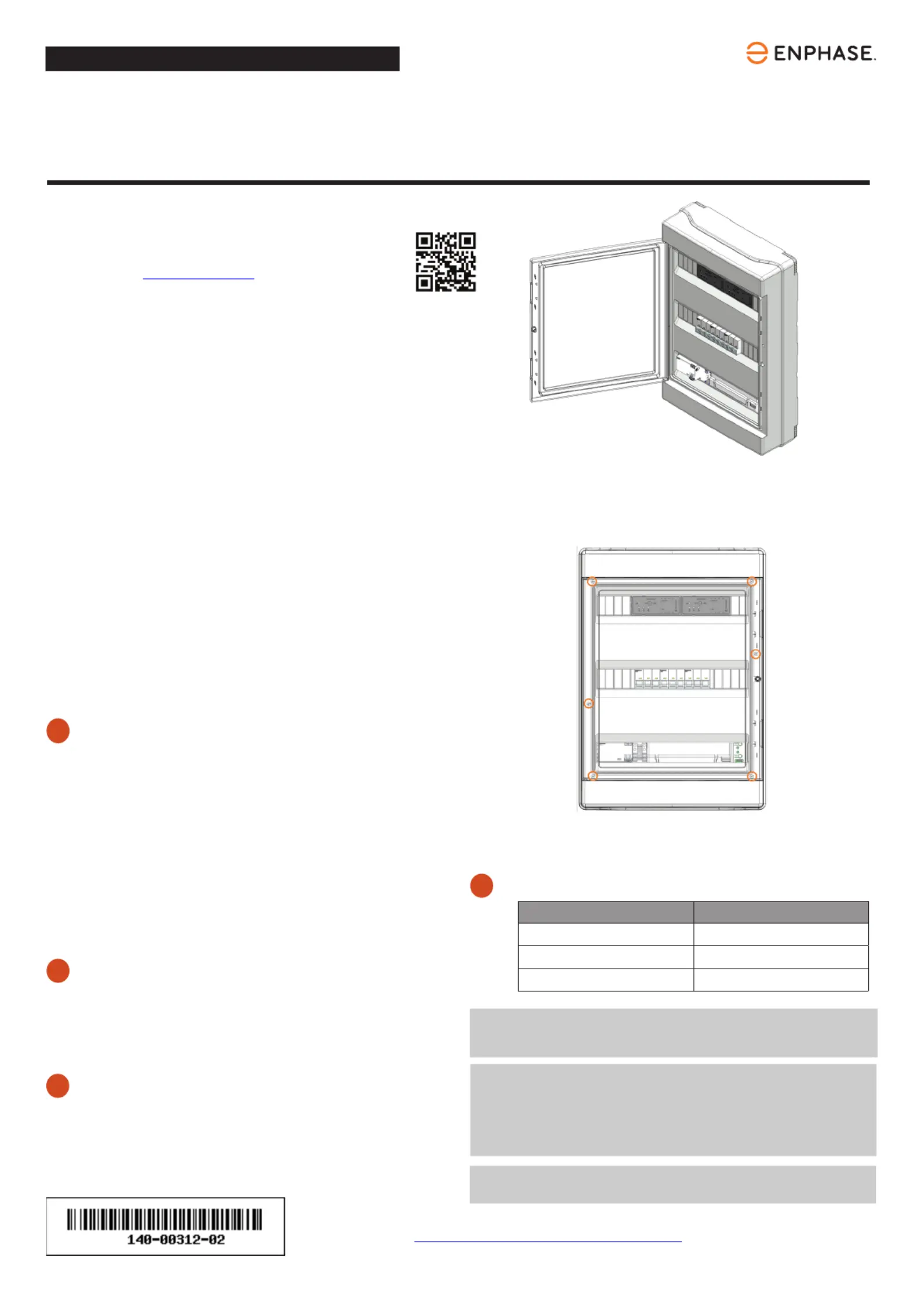

S C H N E L L E I N S T A L L A T I O N S H I L F E - D E
VORBEREITUNG
A ) Laden Sie die neueste Version der Enphase Installer App
herunter. Mit dieser mobilen App können Sie eine Verbindung
zum IQ Combiner 3P EU herstellen und den Fortschritt der
Systeminstallation verfolgen. Um die App herunterzuladen,
gehen Sie zu oder scannen Sie den enphase.com/toolkit
QR-Code auf der rechten Seite.
B ) Wählen Sie die folgenden Elemente aus, indem Sie das
Kästchen markieren:
•
IQ Combiner 3P EU
•
Drei Stromwandler (CTs) mit einer Teilung von 100 A zur
Verbrauchsmessung
•
Schnellinstallationsanleitung (dieses Dokument)
• Grundplatten für DIN-Hutschiene
• Anschlussblock für Netzanschluss
C ) Überprüfen Sie, ob genügend Platz im elektrischen Verteiler vorhanden ist,
um die Verbrauchsstromwandler (CTs) zu installieren.
D ) Stellen Sie sicher, dass Sie den IQ Combiner in einem Innenraum installieren.
Montieren sie den IQ Combiner 3P an der Wand in der Nähe des Standortes
der Enphase Battery.
E ) Entscheiden Sie, wie das IQ Gateway Metered mit dem Internet verbunden
werden soll: WLAN oder Ethernet.
•
Stellen Sie sicher, dass Sie die folgenden optionalen Artikel haben,
fallsbenötigt: Ethernet-Kabel [802.3, Cat5E oder Cat6, ungeschirmtes
verdrilltes Paar (UTP)]. Verwenden Sie kein geschirmtes verdrilltes Paar
(STP)-Kabel.
F ) Installieren Sie das PV-System und/oder das IQ Battery System gemäß den
Installationsanleitungen.
G ) Wenn ein Enphase PV-System am Standort installiert ist oder installiert
werden soll, erstellen Sie einen Installationsplan auf Papier, um die
Seriennummern der Geräte und die Positionen im Array aufzuzeichnen.
H ) Das Haupttypenschild am Produkt enthält einen Warnhinweis in englischer
und deutscher Sprache. Das Produkt wird mit zusätzlichen Aufklebern für
andere Sprachen geliefert. Bitte verwenden Sie je nach Installationsland
ein geeignetes Sprachetikett und bringen Sie es nach Bedarf über dem
vorhandenen Etikett an.
(Model: X-IQ-EURO-230-3P-4-1)
Schnellinstallationsanleitung des IQ Combiner 3P EU
Um den IQ Combiner zu installieren, lesen Sie diese Anleitung und beachten Sie alle Warnungen und Anweisungen. Die Sicherheitshinweise sind
auf der Rückseite dieses Handbuchs aufgeführt.
Dieses Produkt ist ausschließlich zur Installation von Enphase Geräten vorgesehen (Mikroinverter der IQ-Serie und IQ Batteries). Die Installation
von Fremdprodukten wird nicht empfohlen und führt zum Erlöschen der Garantie.
Benötigte Tools
• Schlitz-Schraubendreher 0,6 mm x 3,5 mm (für die Schrauben am
Netzanschluss)
• Lochsäge für Elektriker zum Bohren von Kabelverschraubungen
• Drehmomentschlüssel bis 5 N m
• Wasserwaage
• Abisolierzange
• „Dübelfinder“ (falls erforderlich)
• Dübel (mindestens 8 mm Länge)
• Zugbolzen/Schraube: 4 Stück. (Mindestens M4 40 mm)X
• 10 AWG und 12 AWG Aderendhülsen
• Crimpzange
Planen eines Montageorts
• Der IQ Combiner ist für die Wandmontage konzipiert.
• Es wird empfohlen, dass das Gehäuse mindestens einen
Freiraum hat von:
• 150 mm auf der linken und rechten Seite.
• 500 mm oben und unten
C ) Die Bodenplatte des Gehäuses verfügt über spezielle Schlitze an den
Ecken für die Bohrung. Verwenden Sie diese als Referenz, um das Ge-
häuse in die Wand zu bohren.
Anweisungen für die Verdrahtung vor Ort
Komponente Empfohlen Kabelquerschnitt
Netzanschluss
6 mm
2
IQ Relay-Klemmen
2,5 mm
2
Verbrauchs-CT-Klemmen
2,5 mm
2
✓
HINWEIS: Das Schrauben ist nur an den IQ-Relay-Terminals erfor-
derlich (Drehmoment: 0,85 N m). An allen anderen Stellen werden
Federzug-In-Anschlüsse verwende.
1
2
B ) Nehmen Sie die Abdeckung vom Gehäuse ab. Die Abdeckung ist mit
6 Schrauben befestigt. Entfernen sie die Schrauben und bewahren sie
dies für die spätere Montage an einem sicheren Ort auf.
4
Vorbereitung des Gehäuses für die
Installation
A) Entfernen Sie die Tür:
1. Ӧffnen Sie die Tür so weit wie möglich.
2. Entfernen Sie die Tür vom Scharnier, indem Sie die Tür in
Richtung der Scharnieröffnung ziehen.
3. Platzieren Sie die Tür sicher in der Nähe des Installationsortes.
3
© 2023 Enphase Energy. Alle Rechte vorbehalten. Enphase, die e- und CC-Logos, IQ und bestimmte andere
Marken, die unter https://enphase.com/trademark-usage-guidelines aufgeführten Marken sind Marken von
Enphase Energy, Inc. in den USA und anderen Ländern. Die Daten können sich ändern. Rev 02/07-03-2023
✓
HINWEIS: Das Produkt wird mit 2 × 20 A/Typ B Leitungss-
chutzschalter, zum Installieren der PV-oder IQ Batteries geliefert.
Stellen Sie sicher, dass die verwendeten Schutzschalter den
allgemeinen Vorschriften entsprechen. Wechseln Sie zu einem
16A-Leitungsschutzschalter, falls dies gemäß allgemeiner
Vorschrift erforderlich ist.
✓
HINWEIS: Das Produkt kann nicht in Wohngebieten mit TN-C-Er-
dung verwendet werden.
9
INSTALLATION
Konguration

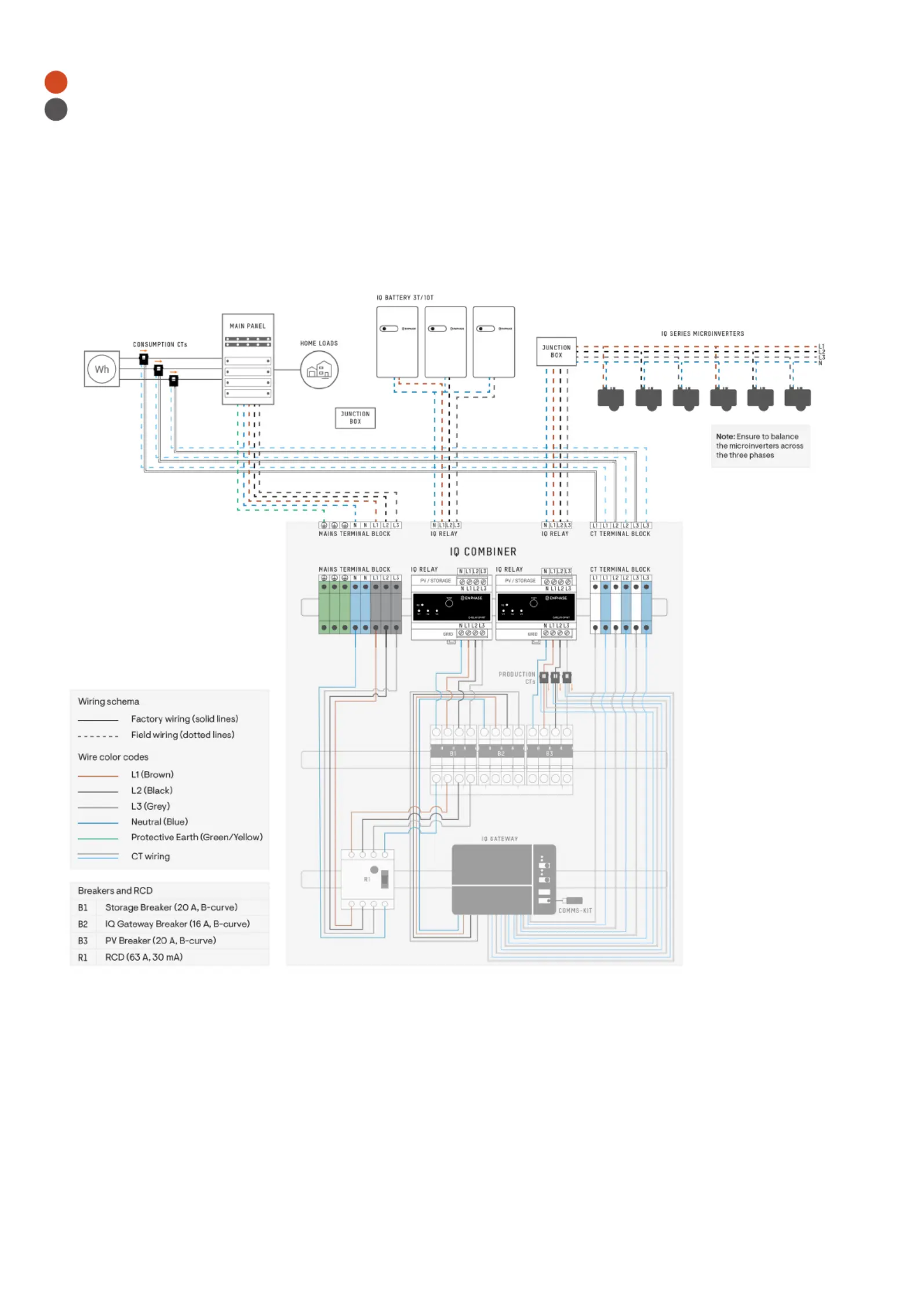

Installation von PV + IQ Battery
Befolgen Sie diese Anweisungen zur Installation von Mirkowechselrichtern der IQ-Serie mit bis zu drei IQ Battery 10T Einheiten.
A ) Schließen Sie die Zuleitung des Hausanschlussverteilers auf den vorinstallierten 5poligen Anschlussblock.
B ) Verbinden Sie Zuleitung der IQ Battery mit dem IQ Battery IQ-Relay.
C ) Verbinden Sie das PV-System mit dem IQ-Relay für PV.
D ) Installieren Sie die Verbrauchs-CTs auf der Hauptleitung, kommende vom Hauptanschlussverteiler (mit dem Pfeil weg vom Netz/in Richtung der Las-
ten) und verbinden Sie die Leitungen mit der CT-Klemmenleiste.
1
a
10
b

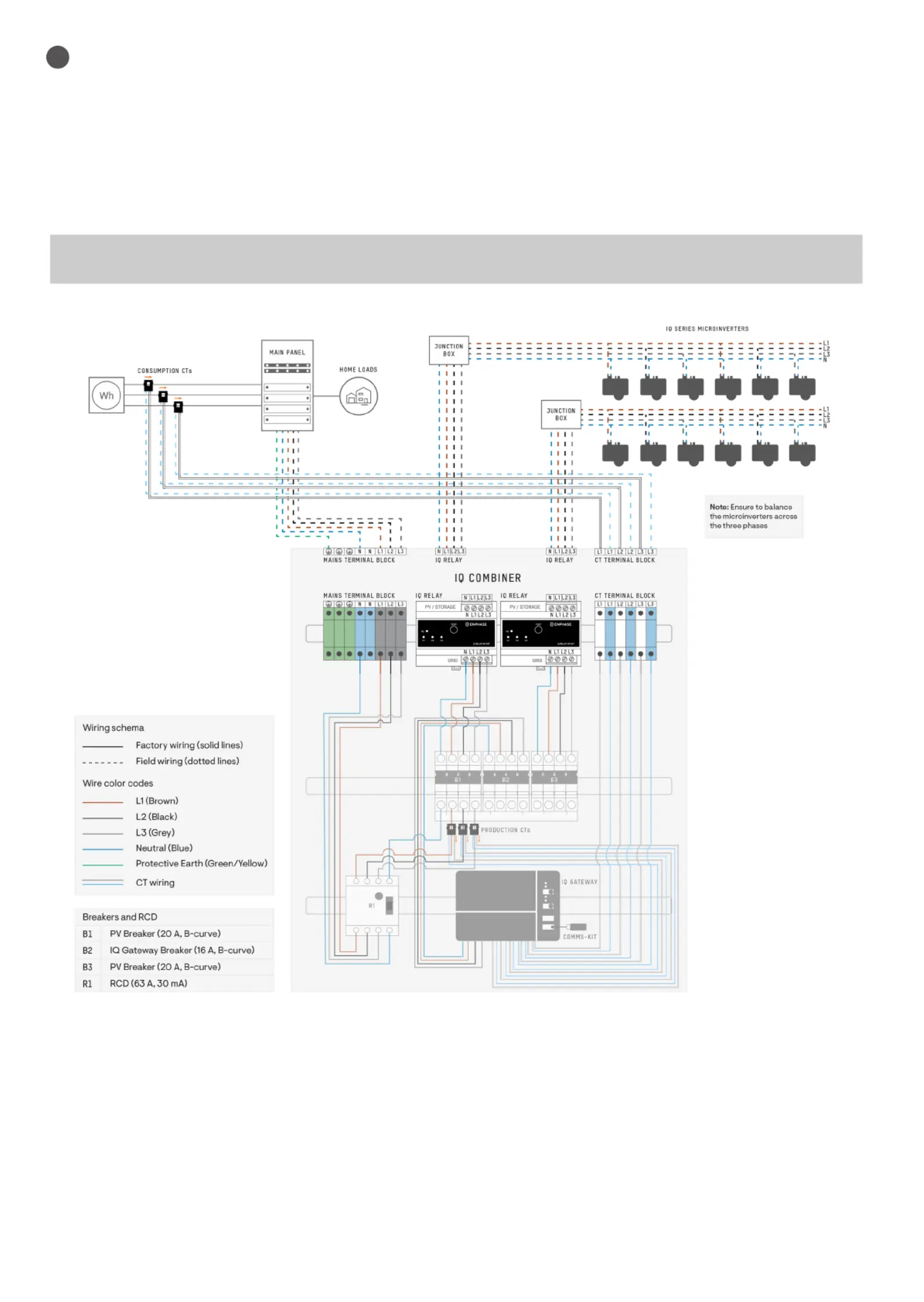

Installation von PV ohne IQ Battery
Verwenden Sie für die Installation von Mikrowechselrichtern der IQ-Serie (ohne IQ Battery) an beiden IQ-Relais das folgende Schaltbild.
A ) Schließen Sie die Zuleitung des Hausanschlussverteilers auf den vorinstallierten 5poligen Anschlussblock.
B ) Verbinden Sie die beiden PV-Arrays mit den beiden IQ-Relays.
C ) Installieren Sie die Verbrauchs-CTs auf der Hauptleitung, kommende vom Hauptanschlussverteiler (mit dem Pfeil weg vom Netz/ in Richtung der
Lasten) und verbinden Sie die Leitungen mit der CT-Klemmenleiste.
D ) In dieser Konguration müssen die Produktions-CTs auf den Leitungen von dem Leitungsschutzschalter zum FI-Schutzschalter installiert werden.
Da die Leitungsschutzschalter über eine 3 Phasen Schiene miteinander verbunden sind, messen die CTs in dieser Konguration die Summe des
gesamten PV-Stroms, der durch beide Schalter ießt. Die CTs müssen so ausgerichtet werden, dass die Pfeile von der PV-Anlage wegzeigen.
✓
HINWEIS: Standardmäßig ist der IQ Combiner für die Installation von PV auf einem IQ Relay mit bis zu drei IQ Battery Einheiten auf dem ande-
ren IQ Relay konguriert. Um PV (ohne IQ Battery) auf beiden IQ Relays zu installieren, müssen Sie den Standort der Produktions-CTs wie in
der folgenden Abbildung gezeigt verschieben, um sicherzustellen, dass alle PV-Zweigkreise durch die Produktions-CTs laufen.
11
