BrightEye-1
EN S E M B L E
D E S I G N S
3G/HD/SD/ASI
Electrical to Optical Converter
User Guide
Revision 1.0
TM
BrightEye 46
www.ensembledesigns.com
BrightEye-2
3G/HD/SD/ASI Electrical to Optical Converter User Guide
TM
BrightEye 46
Contents
PRODUCT OVERVIEW 3
APPLICATIONS 4
HD Optical Conversion and Electrical Distribution 4
REAR CONNECTORS 5
Power Connection 5
Optical Out 5
Input/Output BNCs 5
3G/HD/SD/ASI In 5
Out 1-4 5
OPERATION 6
Front Panel Indicators 6
In 6
Pwr (Power) 6
WARRANTY AND FACTORY SERVICE 7
Warranty 7
Factory Service 7
SPECIFICATIONS 8
BRIGHTEYE POWER SUPPLY INFORMATION 9
BEPS 9
BEPS6 9
BEPS6-RP 9
BERKMT 9
BEBP 9
BEAC 9
GLOSSARY 10
www.ensembledesigns.com
BrightEye-3
3G/HD/SD/ASI Electrical to Optical Converter User Guide
TM
BrightEye 46
PRODUCT OVERVIEW
The BrightEye™ 46 is an electrical to optical converter and distribution amplier that can be used
with standard denition video signals, 3 Gb/s and 1.5 Gb/s high denition signals, or ASI signals. The
video input is reclocked and presented on four BNCs and is also converted to an optical signal and
presented on an optical SC connector. This optical output can drive single mode ber to a distance
of 20 kilometers. With an optical launch power attenuator, multi-mode ber can also be used with
BrightEyes. Refer to the functional block diagram below.
This is a simple device with no USB port and no interface to the BrightEye Mac or PC software. It is
powered by a modular style power supply. Front panel indicators show the presence of an input signal
and power. No adjustments are required on the unit.
A glossary of commonly used video terms is provided at the end of this guide.

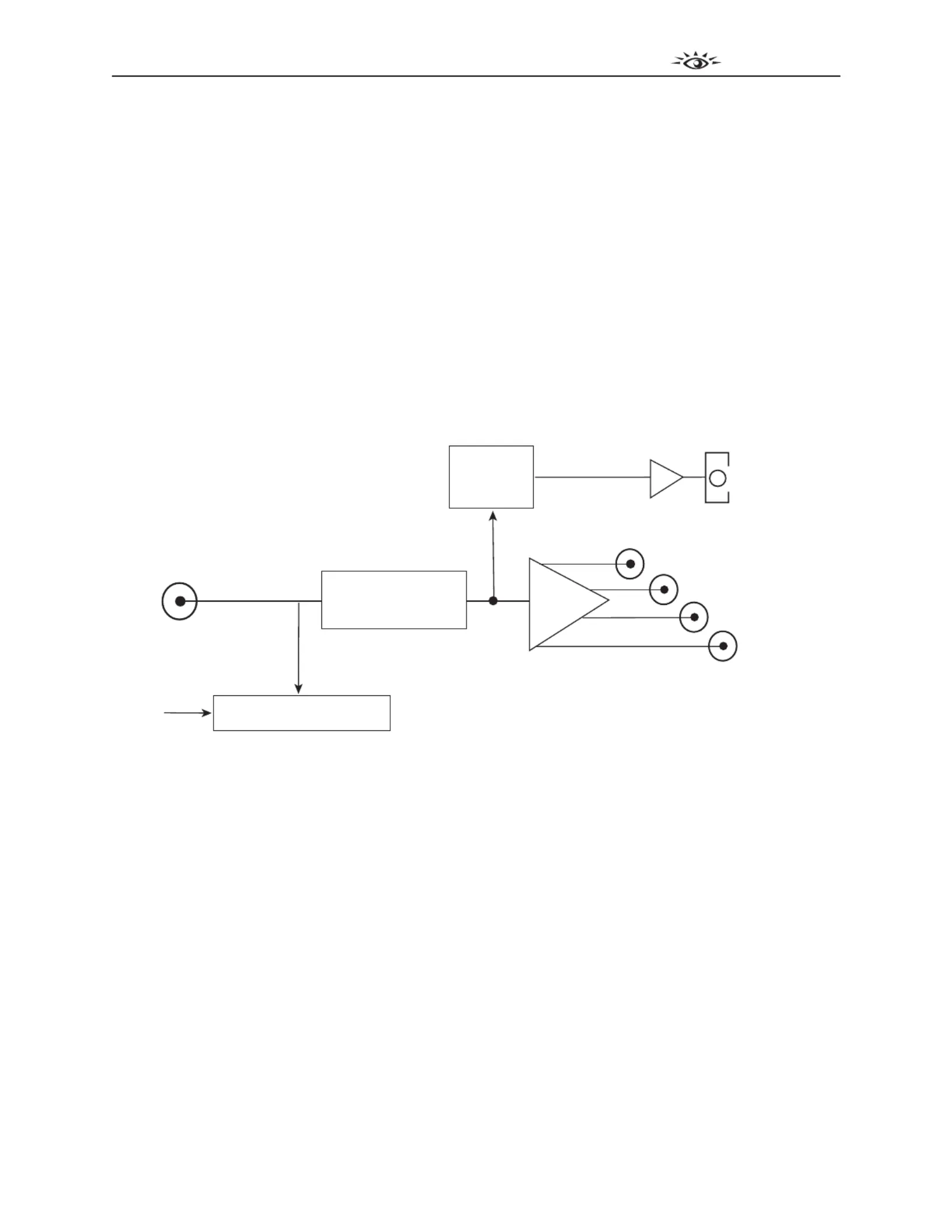

BrightEye 46 Functional Block Diagram
Reclocker
3G/HD/SD/ASI In
(follows input)
Front Panel Indicators
Power
Input Signal
Optical Out
Laser
Diode
