2.Follow the color-coding to position T568A or T568B wiring.

T568AT568B

Pin 1Pin 1White/GreenWhite/Orange

Pin 2Pin 2GreenOrange

Pin 3Pin 3White/OrangeWhite/Green

Pin 4Pin 4BlueBlue

Pin 5Pin 5White/BlueWhite/Blue

Pin 6Pin 6OrangeGreen

Pin 7Pin 7White/BrownWhite/Brown

Pin 8Pin 8BrownBrown

Cap

Cable tie

www.equip-info.net

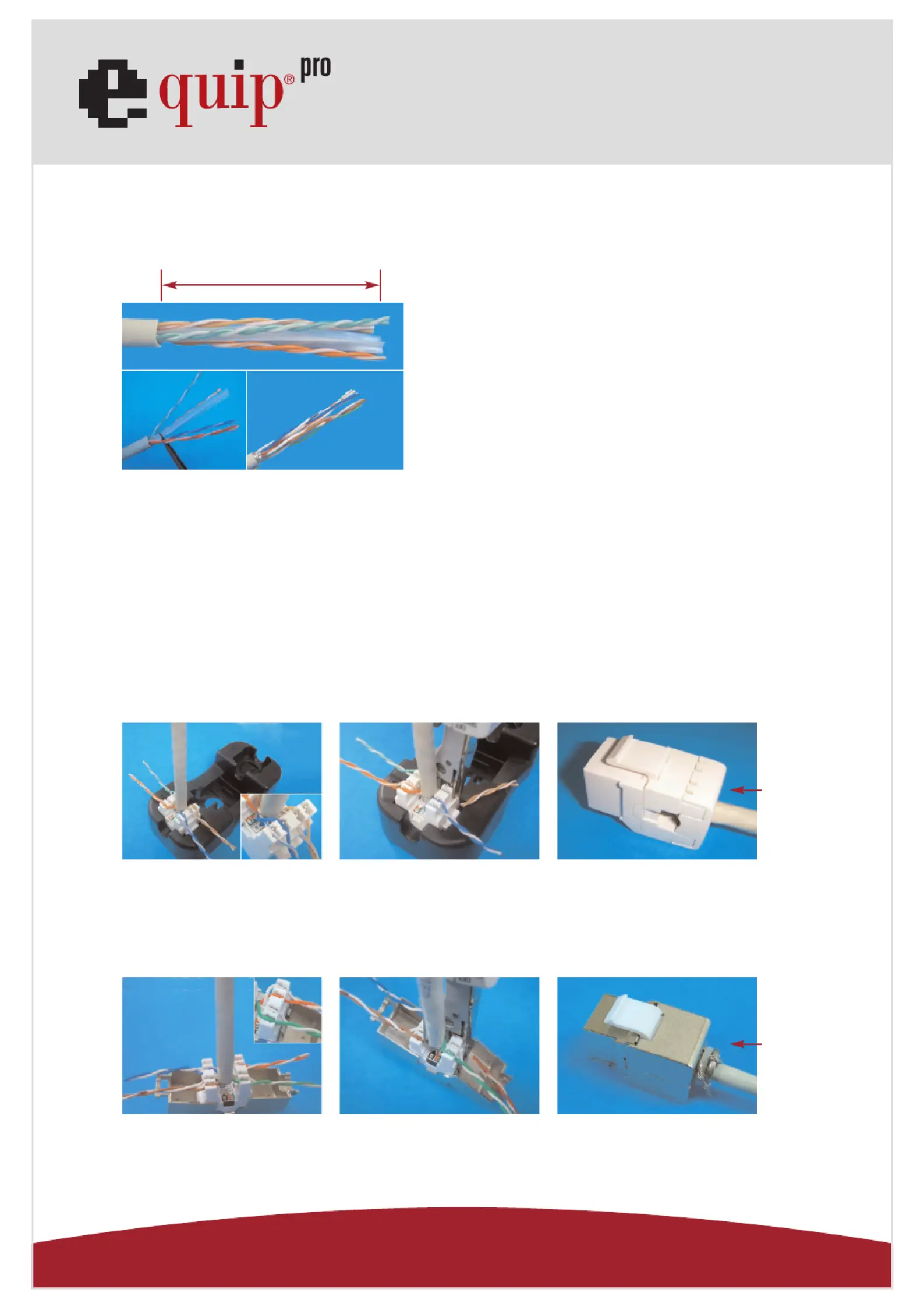

1.Strip approximately 40mm of the cable jacket.

3.Follow the wiring sticker to place the wires into IDC slot.

Make sure to keep the pairs twisted as long as possible.

4.Punch the wires with a 110 or Krone impact tool and cut

off the surplus wires.

Unshielded Type:

5.Snap in the IDC cap to fix the wires, and finish the installation.

Shielded Type:

5.Tie up the cable by cable tie, and finish the installation.

40mm

Cat.6 Keystone Jack LSA+
