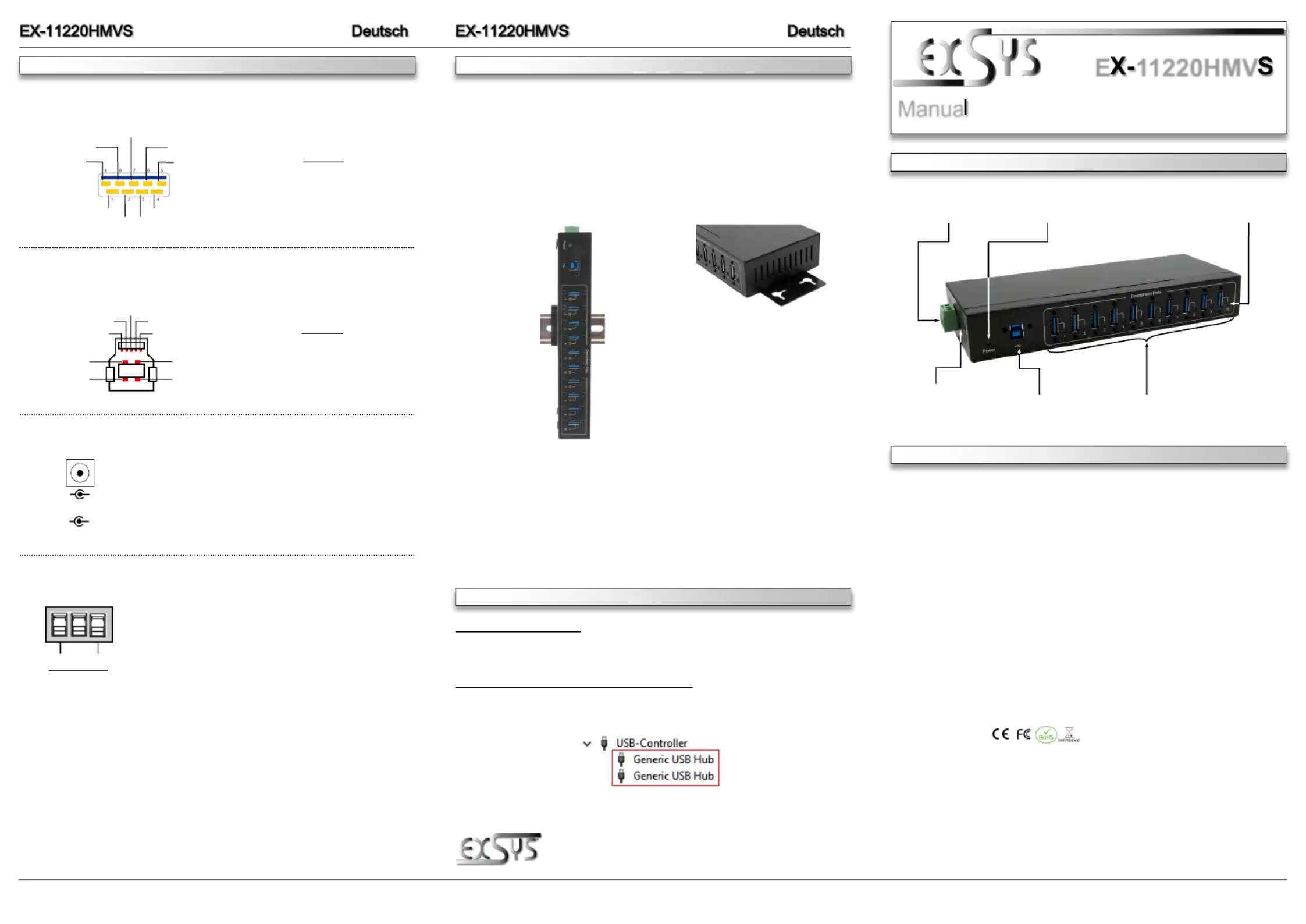

Seite 1/2
6 5 1
BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
Vers. 1.0 / 20.09.22
E 11220HMV
Kompatibilität: USB 1.1, 2.0 & 3.2
Betriebssysteme: Alle Betriebssysteme
Anschlüsse: 10x USB 3.2 Gen 1 A Buchse, 1x USB 3.2 Gen 1 B Buchse, - -
- - - 1x DC Buchse 9 40V, 1x Terminal Block 9 40V
Lieferumfang: 11220HMVS, USB 3.2 Gen 1 Kabel, DIN Rail Kit, EX- -
Wandmontagehalterung, Anleitung
Zertifikate:
1x USB 3.2 Gen 1
Upstream B Buchse -
10x USB 3.2 Gen 1
Downstream A Buchse -
Betriebs LED
9 40V DC Buchse für - -
optional erhältliches
Netzteil
9 40V T Block für optional - -
erhältliches Netzteil
HARDWARE INSTALLATION
DRIVER INSTALLATION
Because there are large differences between PC s, we can give you only a general installation ’
guide for the EX 11220HMVS. Please refer your computer s reference manual whenever in -’
doubt.
1. - -Install the EX 11220HMVS on a mounting rail by using the DIN Rail Kit or on the wall using
the Wall Mounting Brackets.
2. - -Connect the USB 3.2 Gen 1 cable with the USB 3.2 Gen 1 Upstream B Port at the EX
11220HMVS.
3. -Now connect the power connector of the optionally available power supply to the DC
Connector or to the Terminal Block of the hub and insert the power plug of the power
supply into an electrical outlet.
4. - -Now connect the other end from the USB 3.2 Gen 1 cable (A Plug) to the USB A Port at
your PC.
All Operating Systems
After the hardware installation the Operating System will recognize the EX 11220HMVS auto--
matically and install the drivers.
CHECK INSTALLED DRIVER
Open the > <. Now you should see at the following new Device manager „ “USB Controller-
entry:
If you see this or a similar information the hub is installed correctly.
CONNECTORS
Der robuste und industrietaugliche EX 11220HMVS USB Hub im Metallgehäuse ist mit zehn - -
USB A 3.2 Gen 1 Buchsen ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.2. - -
Jede USB Buchse an der EX 11220HMVS ist zusätzlich verschraubbar. Durch die Stromversor-- -
gung über die DC Buchse oder den Terminal Block können an jedem USB Port 1,1A zur Verfü-- -
gung gestellt werden. Dies ermöglicht Ihnen ein problemloses aufladen von iPhone, iPad,
Smartphone und Tablet. Der USB 3.2 Bus unterstützt optimal die Leistung des schnellen VIA
Chipsatz. Der EX 11220HMVS gewährleistet so eine sichere Datenübertragung und exzellente -
Performance von bis zu 5Gbit/s. Er unterstützt den Self Powered und USB Bus Powered - - -
Modus. Zusätzlich ist der EX 11220HMVS mit einem 15KV ESD Überspannungsschutz ausge--
stattet Der EX 11220HMVS unterstützt die Norm IP30. Im Lieferumfang ist ein DIN Rail Kit für . - -
die Installation auf einer Tragschiene und Wandmontagehalterungen für eine Montage an eine
Wand enthalten. Das DIN Rail Kit wird mit zwei Schrauben auf der Rückseite festgeschraubt. -
Die Wandmontagehalterungen können ohne Schrauben an den Seiten des EX 11220HMVS -
befestigt werden.
Switzerland:
EXSYS Vertriebs GmbH
Dübendorfstrasse 17
8602 Wangen
www.exsys.ch
Germany:
EXSYS Vertriebs GmbH
Industriestrasse 8
61449 Steinbach
www.exsys.de
Mounting of the DIN Rail Kit with -
two screws on the rear side
Mounting the Wall Mounting Bracket
on the sides
Status LED für
jeden Port
9V to 40V DC Connector:-
It is not necessary to pay attention to the polarity.
ATTENTION!
Only for use with optionally available power supply or
other compliant power supply!
9V to 40V T Block:-
It is not necessary to pay attention to the polarity.
ATTENTION!
Never connect the power supply to the terminal block
while it is switched on!
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 B Port:-
StdB_SST
StdB_SST
D-
GN
StdB_SSTX
GND_DRAI
StdB_SST
D+
VBus
Attention!
Never plug in with
force or in wrong
direction.
USB 3.2 Gen 1 A Port:-
D+ D-
StdB_SSTX+
StdB_SSTX -
StdB_SSTX+
StdB_SSTX -
GND_DRAIN
GND VCC
-
+
+V - V
or
-
+
- V +V
or
