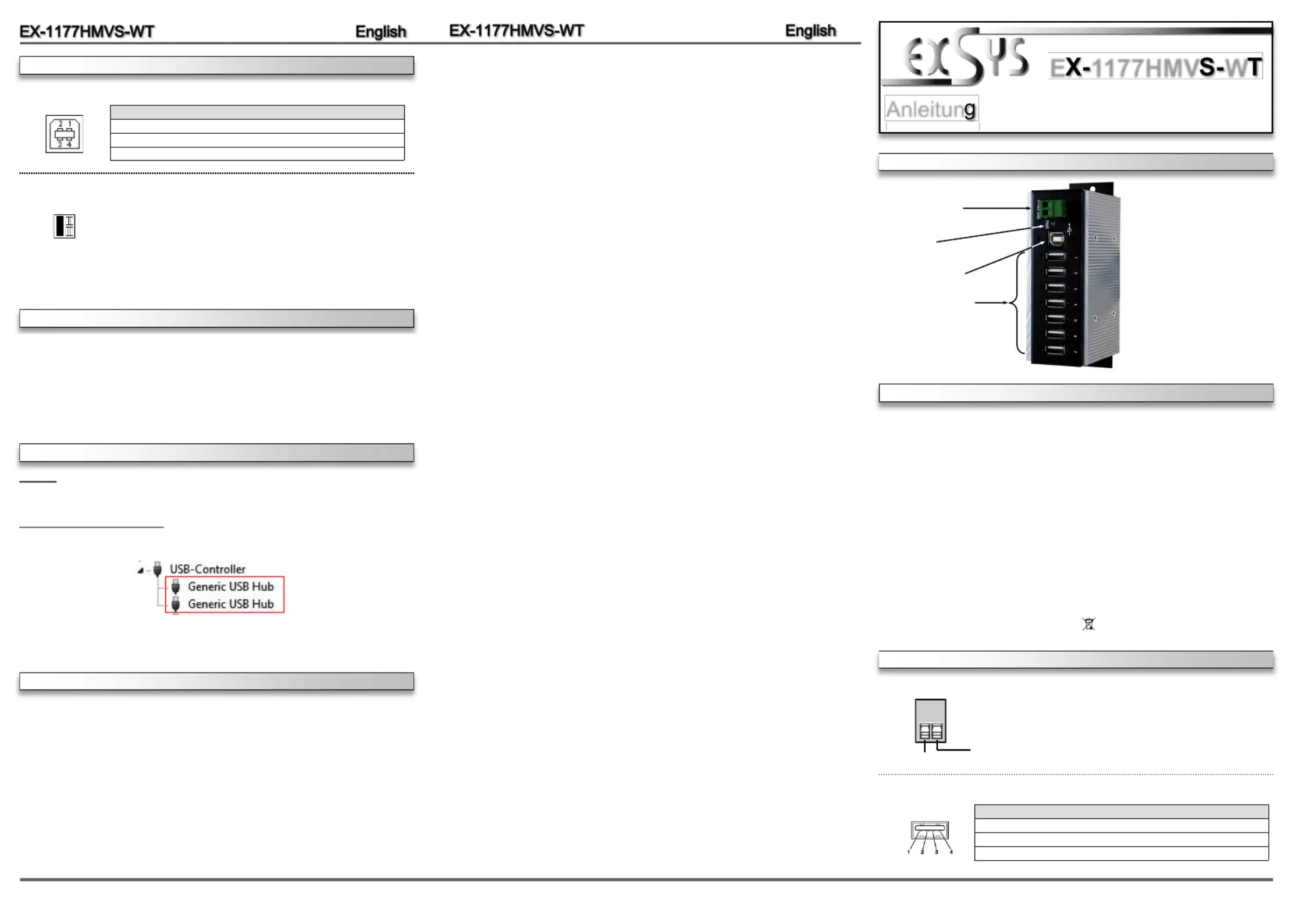

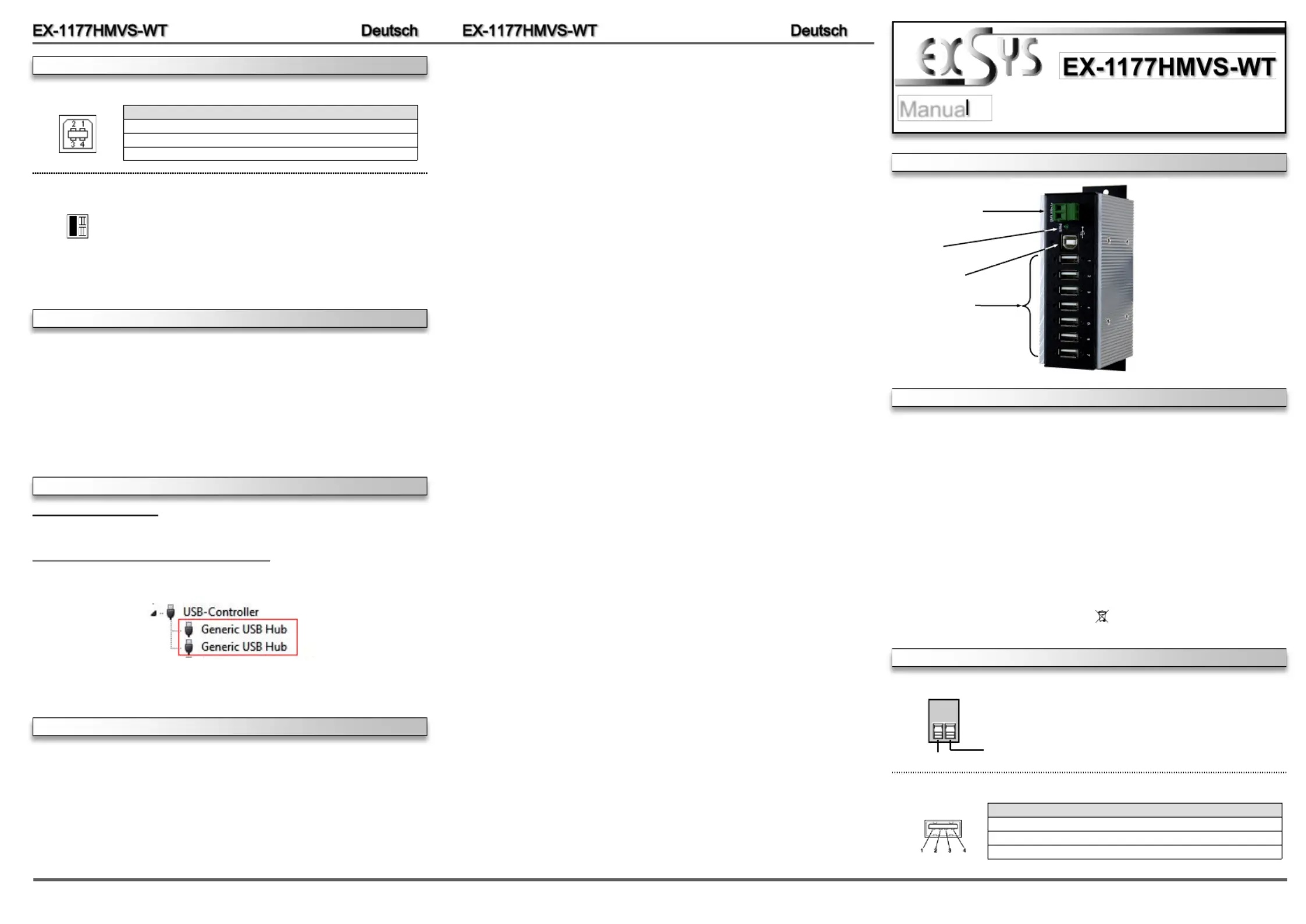

Seite 1/2

6 5 1

Die EX 1177HMVS- -WT ist ein USB 2.0 HUB für bis zu 7 Endgeräte. Er ist mit 7 Ports für Endgerä-

te und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von

1.1 bis 2.0. Durch die Stromversorgung über den Terminal Block werden an jedem Port die vollen

500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus unterstützt optimal die Leistung des

schnellen NEC Chipsatz. Die EX 1177HMVS- -WT gewährleistet so eine sichere Datenübertragung

und exzellente Performance von bis zu 480Mbit/s. Er unterstützt den Self Powered und Bus

Powered Modus. Die EX 1177HMVS WT unterstützt einen Einsatz im Temperaturbereich von - -

-40°C ~ 85°C und eignet sich somit ideal zum Einsatz in extrem Temperatur abhängigen Berei-

chen. Zusätzlich ist die EX 1177HMVS WT mit einem USB Power Überspannungsschutz für - -

jeden USB Port ausgestattet. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzu-

stellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems auto-

matisch vorgenommen werden. Die EX 1177HMVS WT unterstützt die Norm IP30. Im Lieferum-- -

fang ist das DIN RAIL Kit für die Installation auf eine Trägerschiene enthalten. Das DIN RAIL Kit - -

wird mit vier Schrauben auf der Rückseite der EX 1177HMVS- -WT festgeschraubt.

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Kompatibilität: USB 1.1 & 2.0

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 7x USB A Buchse, 1x USB B Buchse, 1x Terminal Block 7V~48V - -

Lieferumfang: 1177HMVS WT, Anleitung, USB Kabel, DIN RAIL Kit EX- - -

Zertifikate: FCC / RoHS / WEEE DE97424562 / WHQL

CECE /

JUMPER EINSTELLUNG & ANSCHLÜSSE

+7V ~ 48V Terminal Block:

USB 2.0 A Buchse:-

Bitte achten Sie darauf das JP1 auf T gesteckt ist!

(Werkseinstellung)

Bitte auf die richtige Polarität achten!

Achtung! Netzteil nie eingeschaltet mit dem

Terminal Block der EX 1177HMVS WT verbinden!- -

USB 2.0 A Buchse-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 - GND

JUMPER SETTING & CONNECTORS

JP1:

T = Power via Terminal block Power Supply 7V 48V (Default)-

U = Power via USB Bus 5V

USB 2.0 B Port-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA - 4 GND

If you want to change the jumper and if you want to change the power mode to USB bus power,

please see to the attached fact sheet.

Anleitun

Vers. 1.0 / 11.11.15

E 1177HMV W

7x USB 2.0

Downstream A Buchse-

Betriebs LED

7 48V Terminal -

Block für optionales

externes Netzteil

1x USB 2.0 Up-

stream B Buchse-

USB 2.0 B Port:-

+7V ~ 48V

GND (Ground)

HARDWARE INSTALLATION

DRIVER INSTALLATION

All OS

After the hardware installation the OS will recognize the device automatically and install the

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller “ the following new entry's:

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX 1177HMVS WT. Please refer your computer’s reference manual whenever in - -

doubt.

1. - Connect the USB cable to the USB B Port at the Hub.

2. Connect the power supply to the Terminal Block Connector at the Hub.

3. - - Now connect the other end from the USB cable (A Plug) to the A Port at your PC.

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-1177HMVS-WT
Breite:	36.3 mm
Tiefe:	61.53 mm
Gewicht:	600 g
Produktfarbe:	Black, White
Höhe:	113 mm
Anzahl USB 2.0 Anschlüsse:	7
Betriebstemperatur:	-40 - 85 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Eingangsspannung:	7 - 48 V
Hostschnittstelle:	USB 2.0 Type-B
Datenübertragungsrate:	480 Mbit/s
Anzahl Anschlüsse:	7
Hub-Schnittstellen:	USB 2.0
