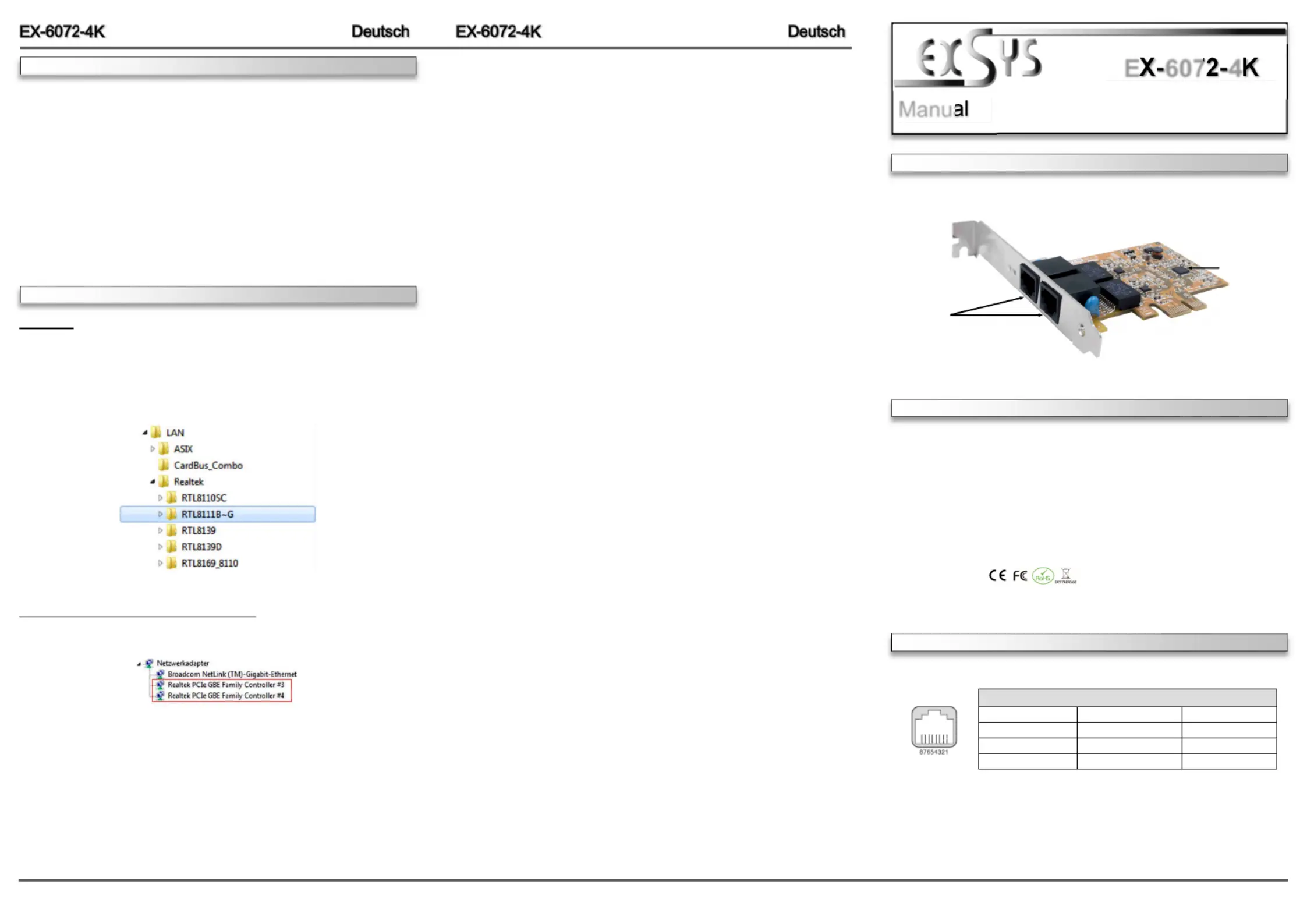

Seite 1/2

6 5

Die EX 6072 4K ist eine high speed Gigabit Ethernet PCI Express Karte. Sie ist mit zwei exter-- - -

nen Ports ausgestattet. Die Ports an der EX 6072 4K sind mit einer 4KV Surge Protection - -

ausgestattet. Sie unterstützt alle PCI Express Slots von x1 bis x16. Der serielle PCI Express - -

Bus unterstützt optimal die Leistung des schnellen Realtek Chipsatz. Die EX 6072 4K gewähr-- -

leistet so eine sichere Datenübertragung und exzellente Performance von bis zu 1Gbit! Im

Lieferumfang ist zusätzlich ein Low Profile Bügel enthalten, für den Einbau in schmale Gehäu-

se.

ANSCHLÜSSE

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.0 / 20.11.17

E 607 4K

2 x RJ45 Anschlüsse

Realtek Chipset

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows 98SE/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/

Linux/ UNIX/ Novell

Anschlüsse: 2x RJ45 Gigabit Ethernet Anschluss

Lieferumfang: EX 6072 4K, Low Profile Bügel, Treiber CD, Anleitung - -

Zertifikate:

RJ45 Anschluss:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Anschluss

HARDWARE INSTALLATION

DRIVER INSTALLATION

Please note the following installation instructions. Because there are large differences between the

PC’s, we can give you only a general installation instructions for the EX 6072- -4K. Please refer your

computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/or sides panels of your Computer and

gently slide the cover off.

3. Locate an available PCI -Express expansion slot and insert the card. Make sure that the card

is plugged in correctly.

4. Then attach the card with a screw to the rear panel of the computer.

5. Gently replace your computer’s cover and the mounting screws.

Windows

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „LAN/Realtek/RTL8111B~G“. Please select

the folder with your operating system and install the driver (see Picture). Follow the hardware

assistant and finish the installation. Restart your PC in any case after installing the Important!

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „ “ the following new Network adapters

entry's:

If you see this or a similar information the device is installed correctly.

2 3

HARDWARE INSTALLATION

TREIBER INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC‘s

gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-6072 4K geben. Bei Unklar--

heiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Schalten Sie Ihren Rechner und alle angeschlossenen Peripheriegeräte aus und ziehen Sie

bei allen Geräten den Netzstecker.

2. Lösen Sie die Schrauben des Gehäuses auf der Rückseite Ihres Computers und entfernen

Sie vorsichtig das Gehäuse.

3. Suchen Sie jetzt einen freien PCI Express Steckplatz und stecken Sie die EX - -6072 4K vor--

sichtig in den ausgewählten PCI Express Steckplatz ein. Beachten Sie, das die EX 6072- - -4K

korrekt eingesteckt ist und das kein Kurzschluss entsteht.

4. Danach befestigen Sie die EX 6072 - -4K mit einer Schraube am Gehäuse.

5. Jetzt das Computergehäuse mit den Schrauben wieder schließen.

Windows

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem automatisch die Karte

und installiert diese! Falls die Treiber nicht automatisch installiert werden sollten, legen Sie nun

die Treiber CD in Ihr CD ROM Laufwerk (z.B. Laufwerk D:) ein und öffnen Sie den Ordner „LAN/-

Realtek/RTL8111B~G“. Nun wählen Sie den Ordner Ihres Betriebssystems aus und installieren

Sie die Treiber (siehe Abbildung). Folgen Sie den Installationsanweisungen und schließen Sie

die Installation ab. Starten Sie Ihren PC nach der Installation neu.Wichtig!

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Öffnen Sie den > <. Jetzt müssten Sie unter „ “ folgende Geräte Manager-Netzwerkadapter

Einträge sehen:

Sind diese oder ähnliche Einträge vorhanden, ist die Karte richtig installiert.

The EX 6072 4K is a plug & play high speed Gigabit Ethernet PCI Express expansion card. It - - - -

provides 2 external RJ45 Gigabit ports. The ports on the EX 6072 4K are equipped with a 4KV - -

Surge Protection. It uses data transfer rates up to 1Gbit on each port. The design fully utilize the

Realtek chipset, which represents the latest in high speed network interface technology. It

provides a secure and very high data transfer rate. It supports all PCI Express slots x1 to x16 -

and almost every operating system. It is also supplied a Low Profile bracket for slim line cases.

CONNECTORS

DESCRIPTION & TECHNICAL INFORMATION

LAYOUT

Manua

Vers. 1.0 / 20.11.17

E 607 4K

2 x RJ45 Port

Realtek Chipset

Compatibility: PCI Express p2-x1 to x16 -

Operating Systems: Windows 98SE/ ME/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Mac/

Linux/ UNIX/ Novell

Connectors: 2x RJ45 Gigabit Ethernet Port

Extent of delivery: EX 6072 4K, Low Profile Bracket, Driver CD, Manual - -

Certificates:

RJ45 Port:

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Port

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-6072-4K
Breite:	90 mm
Tiefe:	63.6 mm
Gewicht:	300 g
Zweck:	PC
Betriebstemperatur:	0 - 60 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-40 - 85 °C
Unterstützt Windows-Betriebssysteme:	Ja
Unterstützt Mac-Betriebssysteme:	Ja
Treiber enthalten:	Ja
Nachhaltigkeitszertifikate:	RoHS
Unterstützte Linux-Betriebssysteme:	Ja
Hostschnittstelle:	PCIe
Ausgangsschnittstelle:	RJ-45
