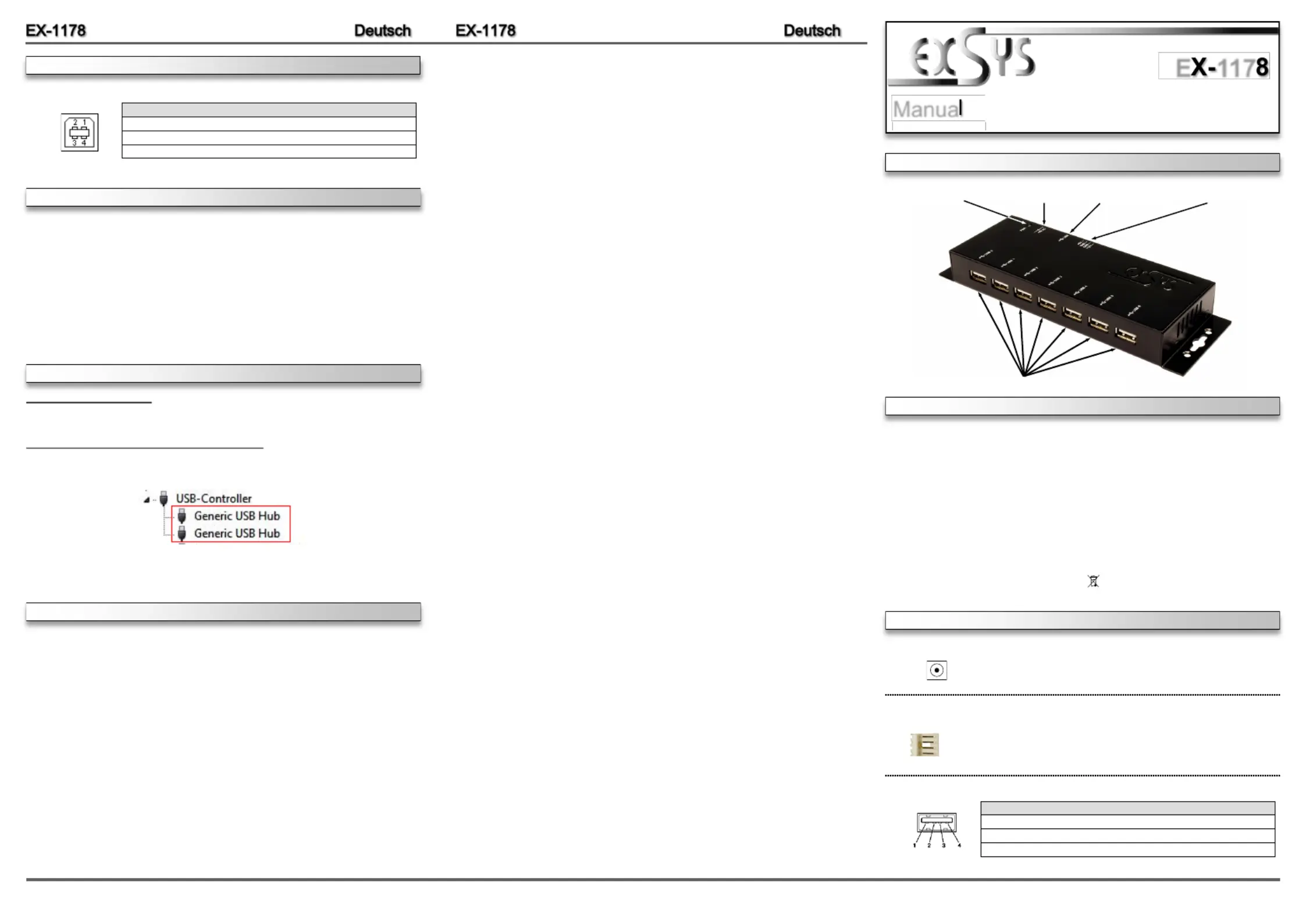

Seite 1/2

6 5 1

AUFBAU

Betriebs LED

USB 1 7: -7x externe USB 2.0 A Buchse für Endgeräte-

5V Buchse für

externes Netzteil

Die EX 1178 ist ein USB 2.0 Metall HUB für bis zu 7 Endgeräte. Er ist mit 7 Ports für Endgeräte -

und 1 Port für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1

bis 2.0. Durch die Stromversorgung über das im Lieferumfang enthaltenem Netzteil oder dem PC-

Netzteil werden an jedem Port die vollen 500mA zur Verfügung gestellt. Der serielle USB 2.0 Bus

unterstützt optimal die Leistung des schnellen Renesas Chipsatz. Die EX 1178 gewährleistet so -

eine sichere Datenübertragung und exzellente Performance von bis zu 480Mbit/s. Er unterstützt

den Self Powered und Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts

manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebs-

systems automatisch vorgenommen werden.

BESCHREIBUNG & TECHNISCHE DATEN

Kompatibilität: USB 1.1 & 2.0

Betriebssysteme: Alle Betriebssysteme

Anschlüsse: 7x USB A Buchse, 1x USB B Buchse, 1x 5V Buchse, 1x 4 Pin Stecker - -

Lieferumfang: 1178, Anleitung, USB Kabel, Netzteil EX-

Zertifikate: FCC / RoHS / WEEE DE97424562 / WHQL

CECE /

ANSCHLÜSSE

ACHTUNG!!!

Nur zur Verwendung mit im Lieferumfang enthaltenem Netzteil!

5 Volt Buchse:

USB 1-7:

USB 2.0 A Buchse-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

4 Pin Anschluss:

1 +5V

2 GND

3 GND

4 +12V

Bitte auf die richtige Polarität achten!

Achtung! Stecker nie bei eingeschaltetem PC ein oder ausstecken!

CONNECTORS

USB B Port:-

USB 2.0 B Port-

Pin Signal Pin Signal

1 VCC 3 DATA+

2 DATA 4 GND -

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX 1178. Please refer your computer’s reference manual whenever in doubt.-

1. - Connect the USB cable to the USB B Port at the Hub.

2. Connect the included power supply into the 5Volt connector at the Hub. you want If to

supply the 1178 via the pin connector with power, then connect the pin plug EX-4 now 4

of 4 on 1178. the PC power supply the to pin connector the EX-

3. - - Now connect the other end from the USB cable (A Plug) to the A Port at your PC.

HARDWARE INSTALLATION

Anleitun

Vers. 1.0 / 22.10.15

E 117

USB B Buchse-

PC- Anschluss

4 Pin Stromanschluss

DRIVER INSTALLATION

All OS

After the hardware installation the OS will recognize the device automatically and install the

drivers.

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „USB-Controller“ the following new entry's:

If you see this or a similar information the device is installed correctly.

CLEANING

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-1178
Breite:	179 mm
Tiefe:	59 mm
Gewicht:	500 g
AC-Netzadapter:	Ja
Mitgelieferte Kabel:	USB
Produktfarbe:	Schwarz
Höhe:	23 mm
Energiequelle:	Gleichstrom
Anzahl USB 2.0 Anschlüsse:	7
Gleichstrom-Anschluss (DC):	Ja
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Betriebsanleitung:	Ja
Gehäusematerial:	Metall
Plug & Play:	Ja
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-20 - 85 °C
Unterstützt Mac-Betriebssysteme:	Ja
Eingangsspannung:	5 V
Unterstützte Linux-Betriebssysteme:	Ja
Hostschnittstelle:	USB 2.0 Type-B
Datenübertragungsrate:	480 Mbit/s
Anzahl Anschlüsse:	7
