Die EX48200I ist eine M.2 Karte zur Umsetzung auf zwei RS232 Schnittstellen mit FIFO --
16C550 Port für den Anschluss von High Speed Seriellen RS232 Peripherie Geräten (z.B. -
Modem, Plotter usw.). Die EX48200I nutzt den Exar Chipsatz, der die neueste HighSpeed---
InterfaceTechnologie beinhaltet. Die Karte gewährleistet so eine sichere Datenübertragung und -
exzellente Performance von bis zu 921.6 KBaud/s für jedes angeschlossene serielle Gerät! Sie
unterstützt den M.2 NGFF Bus mit AKey. Es ist nicht möglich die I/O Adressen und Interrupts -
manuell einzustellen, da die Einstellungen der Karte vom System (BIOS) und beim installieren
des Betriebssystems automatisch vorgenommen werden. Zusätzlich ist die EX48200I mit einer -
2.5KV optischen Isolation ausgestattet.
Kompatibilität:M.2 NGFF mit AKey-
Betriebssysteme:Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux/ QNX 6.0
Anschlüsse:2x 9 Pin Stecker Seriell RS232-
Lieferumfang:EX48200I, 2x Flachbandkabel, Treiber CD, Anleitung-
Zertifikate:
1

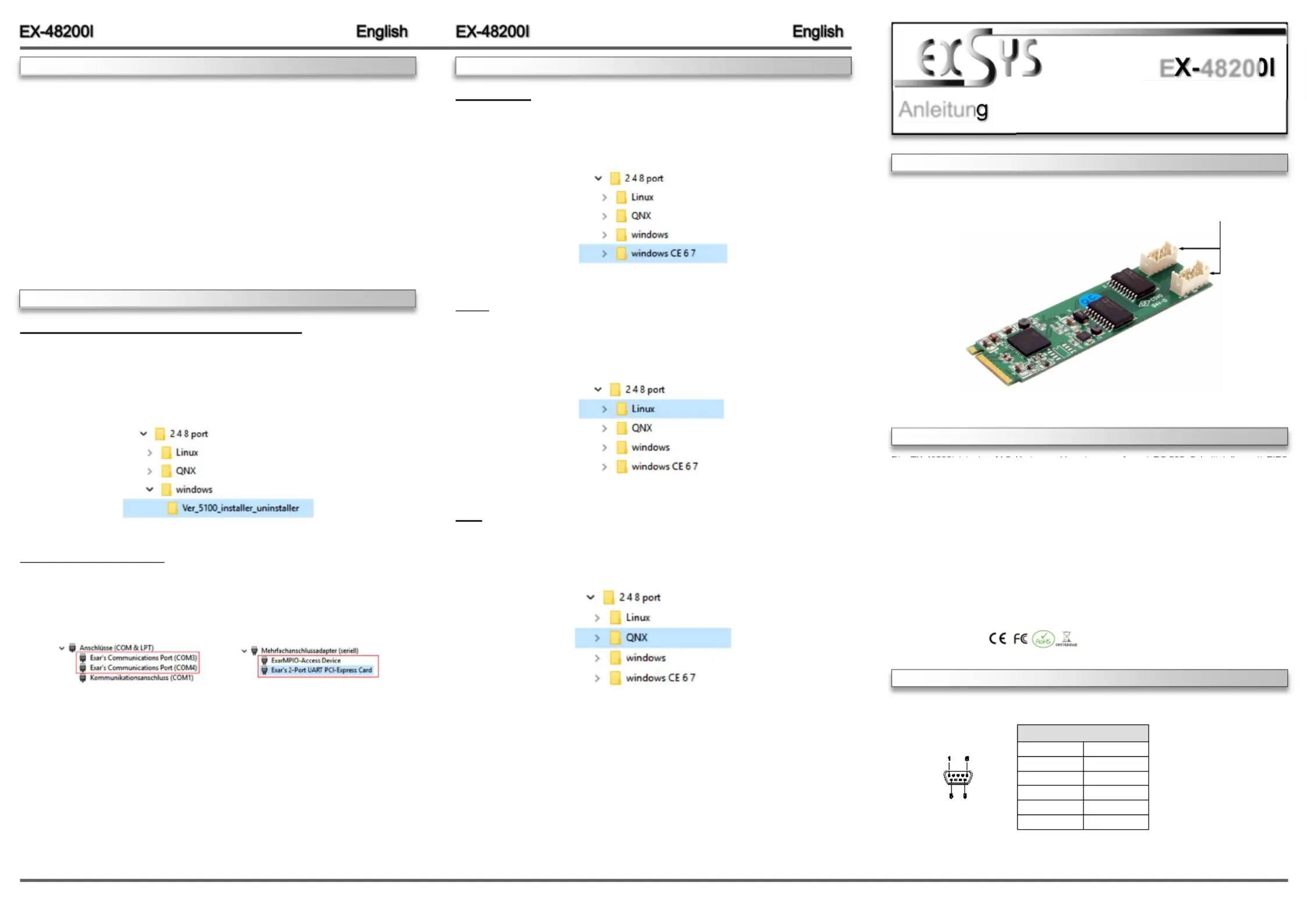

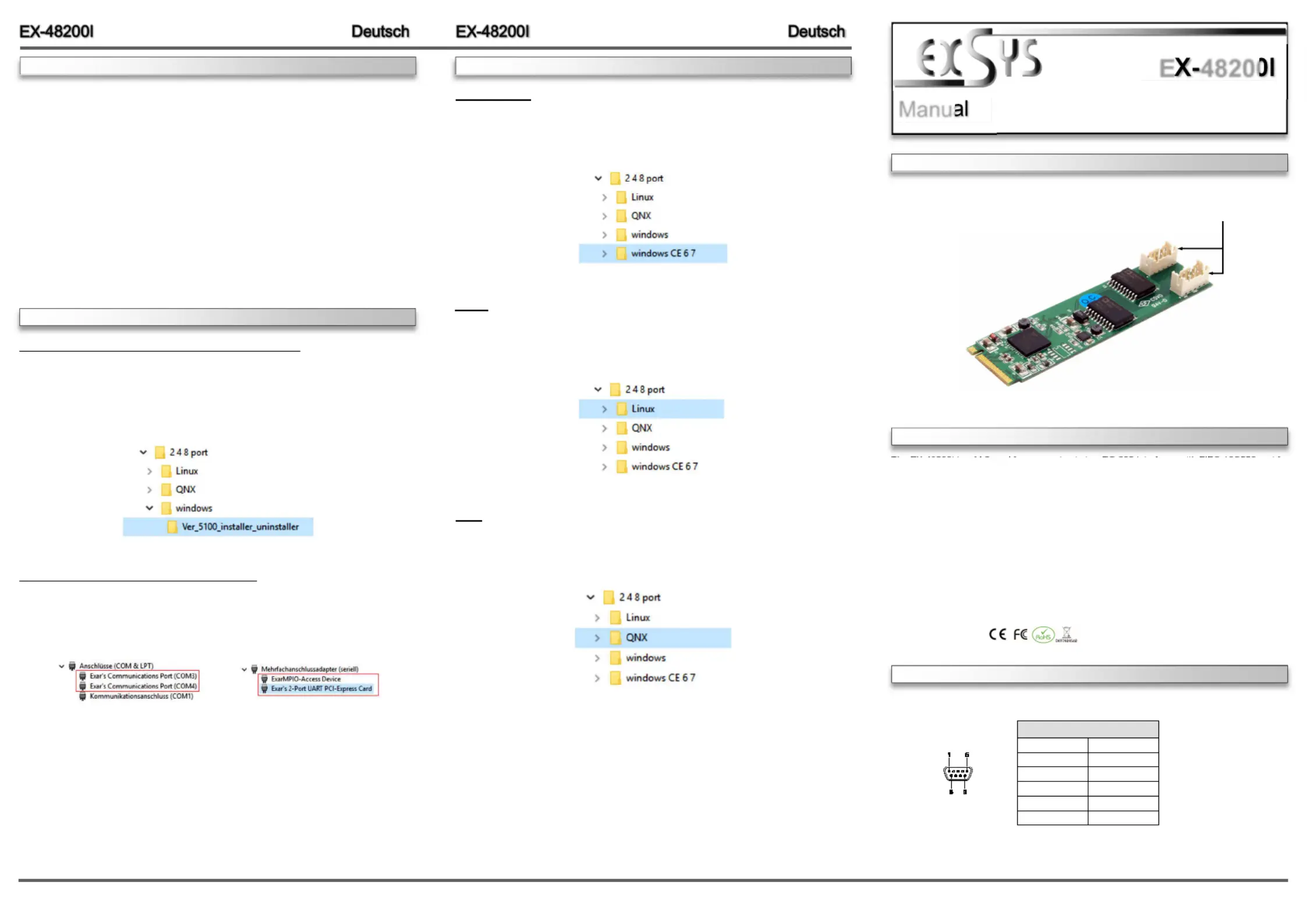

BESCHREIBUNG & TECHNISCHE DATEN
AUFBAU
Anleitun
Vers. 1.0 / 20.02.19
E48200
ANSCHLÜSSE
COM1&COM2: 2x 10 Pin Floppy Anschluss für
- RS422/485 9 Pin Flachbandkabel
9 Pin Stecker Seriell RS232-
PinSignalPinSignal
1DCD6DSR
2RXD7RTS
3TXD8CTS
4DTR9RI
5GND
DB 9M
HARDWAREINSTALLATION
DRIVER INSTALLATION
Please note the following installation instructions. Because there are large differences between the
PC’s, we can give you only a general installation instructions for the EX-48200I. Please refer your
computer’s reference manual whenever in doubt.
1.Turn off the power to your computer and any other connected peripherals.
2.Remove the mounting screws located at the rear and/or sides panels of your Computer and
gently slide the cover off.
3.Now connect the two Ribbon Cable with the 10 Pin Floppy Connectors at the EX48200I.-
4.Locate an available M.2 NGFF expansion slot and insert the card. Make sure that the card is
plugged in correctly.
5.Gently replace your computer’s cover and the mounting screws.
Windows 200x/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx
After starting Windows is recognizes a new .Insert the driver CD into „Serial PCIConnector“-
you CDROM drive (eg drive D:) and then start the installer -„xr17v35x_win_single_installer“
which located in folder „Ver_5100_installer_uninstaller“ (see picture). Follow the installation
instructions and finish the installation:
CHECK INSTALLED DRIVER
Open the><. Now you should see at „DeviceManager-Ports (COM & LPT) Multiple “ and at„
Connection Adapter (serial)“the following new entry‘s:
If you see this or a similar information the device is installed correctly.
DRIVER INSTALLATION
Windows CE
After starting Windows is recognizes a new .Insert the driver CD into „Serial PCIConnector“-
you CDROM drive (eg drive D:) and then use the driver which located in the folder „windows -
CE 6 7“ (see picture):
Linux
After starting Linux is recognizes a new .Insert the driver CD into you „Serial PCIConnector“-
CDROM drive (eg drive D:) and then use the driver which located in the folder „Linux“ (see -
picture):
QNX
After starting the system is recognizes a new .Insert the driver CD into „Serial PCIConnector“-
you CDROM drive (eg drive D:) and then use the driver which located in the folder „QNX“ (see -
picture):
