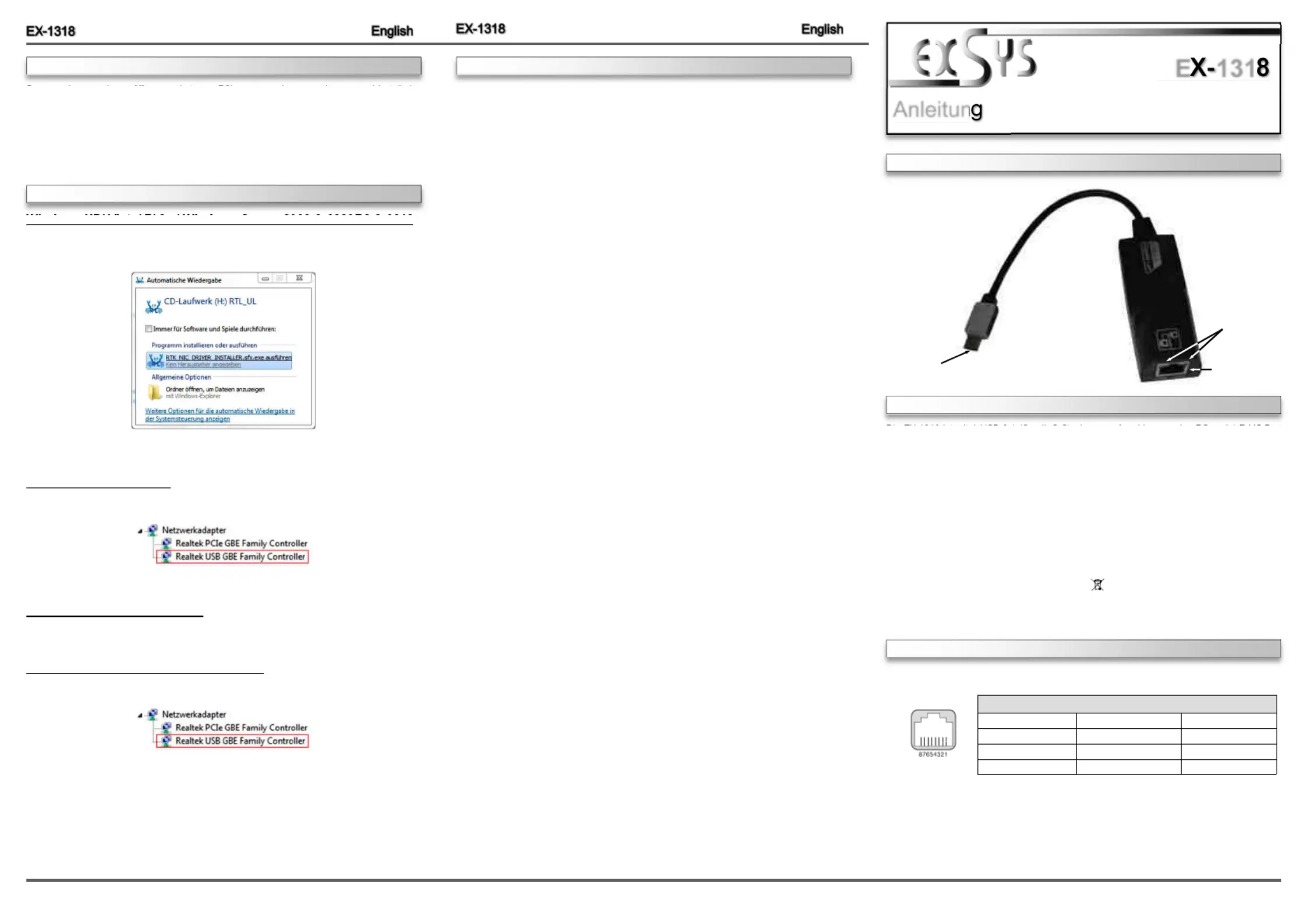

Seite 1/2

Die EX 1318 ist mit 1 USB 3.1 (Gen1) C Stecker zum Anschluss an den PC und 1 RJ45 Port - -

ausgestattet. Die EX 1318 ermöglicht Ihnen auf einfachste Weise Ihren Desktop PC oder Ihr -

Notebook in ein 10/100/1000Mbps Netzwerk einzubinden oder ein Endgerät anzuschließen. Er

unterstützt alle USB Anschlüsse von 1.1 bis 3.1. Die EX 1318 gewährleistet eine sichere Daten--

übertragung und exzellente Performance von bis zu 5Gbit pro Sekunde auf der USB Schnitt-

stelle! Der RJ45 Anschluss wird durch einen Realtek Chipset unterstützt. Er unterstützt den Bus

Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da

die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch

vorgenommen werden.

BESCHREIBUNG & TECHNISCHE DATEN

Kompatibilität: USB 1.1, 2.0, 3.0 & 3.1 Anschluss / TCP/IP 10/100/1000

Betriebssysteme: Windows XP / Vista/ 7/ 8.x/ 10/ Server 20xx

Anschlüsse: 1x USB 3.1 (Gen1) C Stecker, 1x RJ45 Gigabit Ethernet Anschluss -

Lieferumfang: EX 1318, Anleitung -

Zertifikate:

CECE

/ FCC / RoHS / WEEE DE97424562

RJ45 Anschluss:

ANSCHLÜSSE

AUFBAU

Anleitun

Vers. 1.1 / 10.07.17

E 131

Pin Signal Pin Signal Pin Signal

1 BI_DA+ 4 BI_DC+ 7 BI_DD+

2 BI_DA 5 BI_DC 8 BI_DD - - -

3 BI_DB+ 6 BI_DB -

RJ45 Anschluss

Windows XP/ Vista/ 7/ 8.x/ Windows Server 2003 & 2008R2 & 2012

After the hardware installation Windows will recognize the EX 1318 and show it as -„USB

10/100/1000 LAN“ in the device manager. The EX 1318 requires the correctly driver. Now will -

appear automatically following window:

Now start the installer. After installation, the EX 1318 is automatically „RTK NIC DRIVER“ -

installed and now you can use it.

CHECK INSTALLED DRIVER

Open the . Now you should see at >Device manager< „Ethernet Adapter“ the following new

entry:

If you see this or a similar information the device is installed correctly.

Windows 10 & Server 2012 R2

After the hardware installation, the operating system will recognize the device automatically and

install the drivers.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Open the . Now you should see at >Device manager< „Ethernet Adapter“ the following new

entry:

If you see this or a similar information the device is installed correctly.

Because there are large differences between PC’s, we can give you only a general installation

guide for the EX 1318. Please refer your computer’s reference manual whenever in doubt.-

1. Connect the EX 1318 to the A Port at your PC. - -

2. Now you can connect a network cable at the EX -1318.

HARDWARE INSTALLATION

DRIVER INSTALLATION

For cleaning please use only a dry fluff less cloth and remove the dirt with gently pressure. In

the area of the connectors please make sure that no fibres from the cloth remain in the connect-

ors. Attention! Never use a moist or wet cloth for cleaning!

CLEANING

USB 3.1 (Gen1) C Stecker -

zum Anschluss an PC

Status LED´s

RJ45 Anschluss

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-1318
Breite:	65 mm
Tiefe:	15 mm
Gewicht:	200 g
Produktfarbe:	Schwarz
Höhe:	30 mm
Betriebstemperatur:	0 - 55 °C
Zertifizierung:	FCC, CE
Vollduplex:	Ja
Kabellänge:	0.48 m
Betriebsanleitung:	Ja
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-40 - 75 °C
Treiber enthalten:	Ja
Nachhaltigkeitszertifikate:	RoHS
Relative Luftfeuchtigkeit:	5 - 95 %
Datenübertragungsrate:	5 Gbit/s
Anschluss 1:	USB 3.1 C-male
Anschluss 2:	RJ-45
Chipsatz:	ASIX AX88179
Steckverbinder 1 Geschlecht:	Männlich
Steckverbinder 2 Geschlecht:	Weiblich
