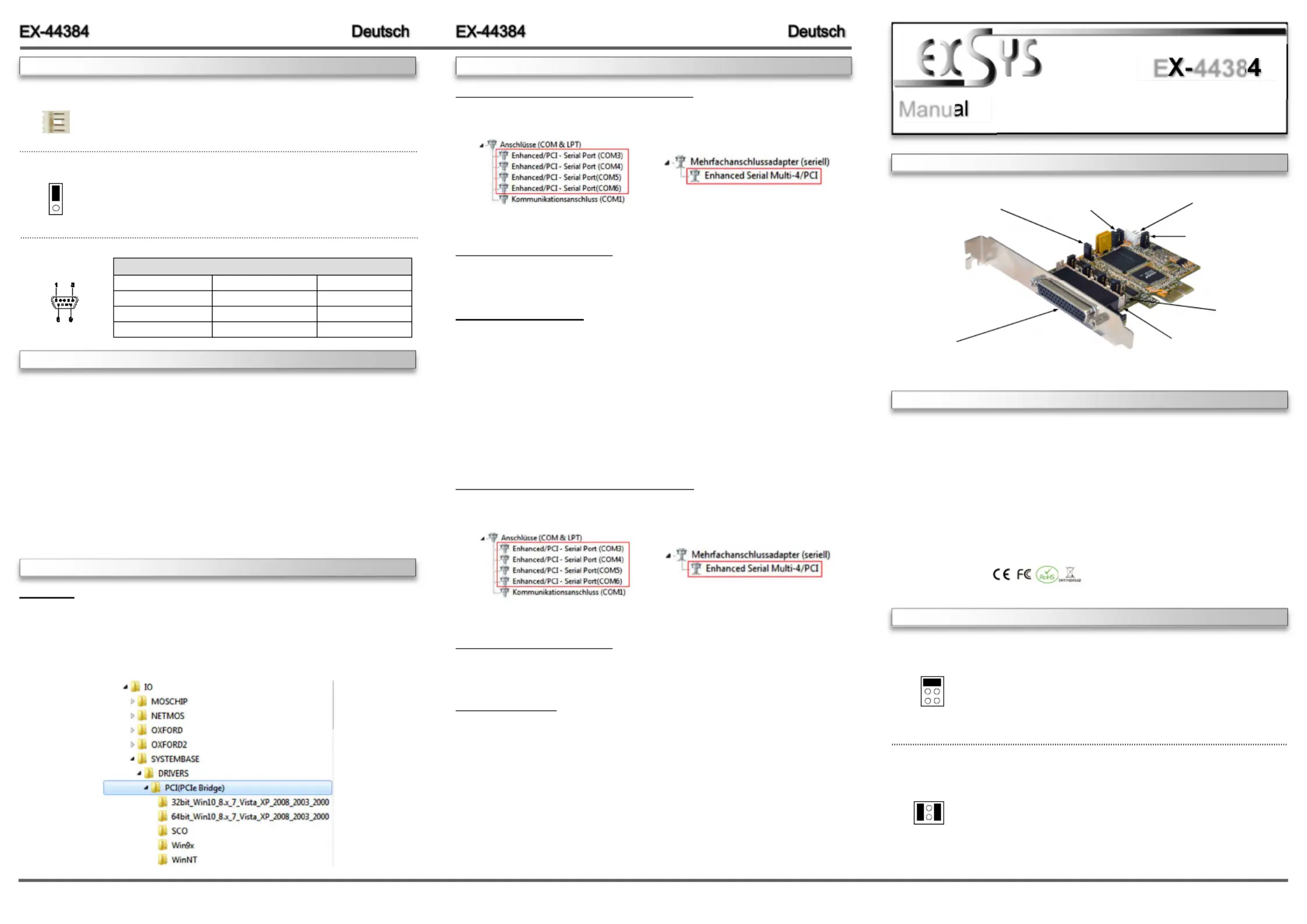

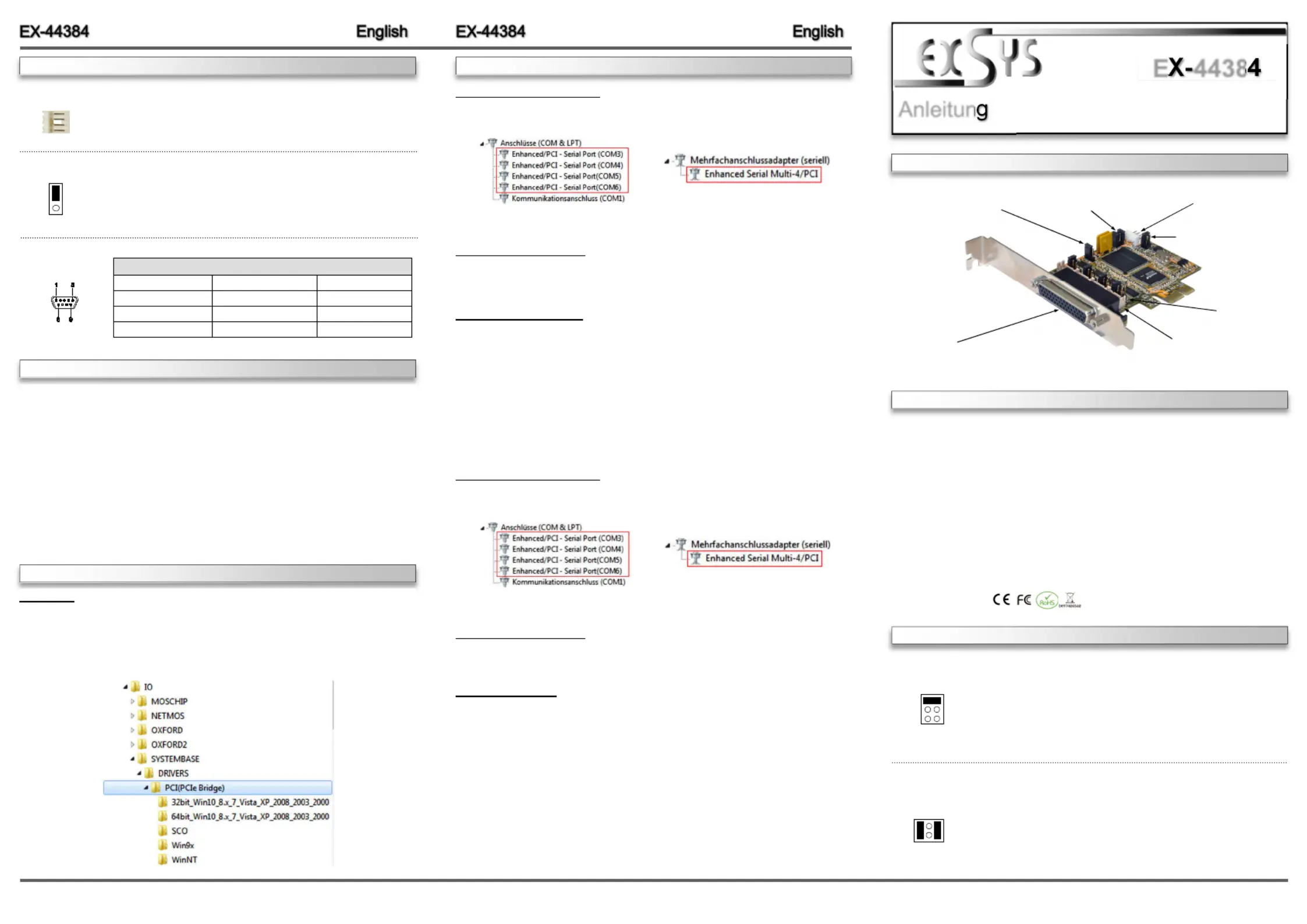

Seite 1/2

6 5

Die EX 44384 ist eine PCI Express serielle RS 232 Karte mit 4 seriellen FIFO 16C550 Ports, für - - -

den Anschluss von High Speed seriellen RS 232 Peripherie Geräten (z.B. Terminal, Modem, - -

Plotter usw.). Der serielle PCI Express Bus unterstützt dabei optimal die Leistung des schnellen -

16C550 Chipset mit 256byte FIFO Cache. Die Karte gewährleistet so eine sichere Datenüber-

tragung und exzellente Performance von bis zu 115,2KBaud/s! Sie unterstützt alle PCI Express -

Slots von x1 bis x16. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen,

da die Einstellungen der Karte vom System (BIOS) und vom Betriebssystem automatisch

vorgenommen werden.

Kompatibilität: PCI Express p1-x1 bis x16 -

Betriebssysteme: Windows NT 4.0/ 9x/ 2000/ XP/ Vista/ 7/ 8.x/ 10/ Server 20xx/ Linux

Anschlüsse: 4x 9 Pin Seriell D Sub Stecker -

Lieferumfang: EX 44384, Treiber CD, Anleitung, Oktopus Kabel, -

Low Profile Bügel

Zertifikate:

BESCHREIBUNG & TECHNISCHE DATEN

AUFBAU

Anleitun

Vers. 1.1 / 13.09.17

E 4438

S1 S4:- 44 Pin Stecker zu

4 x 9Pin Serieller

Anschluss

S1~S4 PH: -

Interner serieller Anschluss

JP1: Jumper für die Stromquelle

- (Netzteil oder PCI Express Bus)

J2: Anschluss für Strom

vom PC Netzteil

S1~S4_PWR:

Power auf 9 Pin

Stecker Ein/Aus

JP2: Nur für Testzwecke

(Nicht verändern!)

JP3: PME

Ein / Ausschalten-

JUMPER EINSTELLUNG & ANSCHLÜSSE

RI = Am Pin 9 liegt das Standard Signal RI (Ring Indicator)

(Werkseinstellung)

5 = Am Pin 9 liegt jetzt eine Spannung von DC5V an

12 = Am Pin 9 liegt jetzt eine Spannung von DC12V an

Die Einstellung der Spannung nehmen Sie mit dem JP1 vor. Dies sollte

aber bei Standard Anwendungen nicht verstellt werden.

JP1:

Wenn Sie den Jumper S1~S4_PWR auf 5 oder 12 gesetzt haben,

können Sie mit dem Jumper JP1 den Spannungswert einstellen. Es gibt

3 verschiedene Spannungsquellen.

(Nur in Verbindung mit S1~S4_PWR auf 5 oder 12!!!)

X5 (Werkseinstellung) -= 5Volt vom PC Netzteil

X12 - = 12Volt vom PC Netzteil

I12 (Werkseinstellung) = 12Volt vom Mainboard

I12 X12 X5

S1~S4_PWR:

JUMPER SETTING & CONNECTORS

HARDWARE INSTALLATION

If you are ready with the jumper settings, please proceed with the following installation instructions.

Because there are large differences between PC’s, we can give you only a general installation

guide. Please refer to your computer’s reference manual whenever in doubt.

1. Turn off the power to your computer and any other connected peripherals.

2. Remove the mounting screws located at the rear and/ or sides panels of your Computer and

gently slide the cover off.

3. Locate an available expansion slot and remove its covers from the rear panel of your comput-

er. Make sure it is the right expansion slot for the card (see card description)

4. Align the card with the expansion slot, and then gently but firmly, insert the card. Make sure

the card is seated and oriented correctly. Never insert the card by force!

5. Then connect the card with a screw to the rear panel of the computer case.

6. Gently replace your computer’s cover and the mounting screws.

DRIVER INSTALLATION

Windows

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe

Bridge)“. Please select the folder with your operating system and install the driver (see Picture).

Follow the hardware assistant and finish the installation. Important! Restart your PC in any

case after installing the drivers.

DRIVER INSTALLATION

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „ “ and at Ports (COM & LPT)

„ “ the following new entry's:Multifunction Adapter

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager ”

click at „COM3”, Settings„ ” and then „Advance”. There you can change between COM3 till

COM256.

Windows Server 20xx

After completing the hardware installation, the operating system will automatically the card and

install this! If the driver should not be installed automatically, insert the driver CD into you CD-

ROM drive (eg drive D:) and then open the folder „IO/SYSTEMBASE/DRIVERS/PCI(PCIe

Bridge)“. Please select the folder with your operating system and install the driver (see Picture).

Follow the hardware assistant and finish the installation. Restart your PC in any Important!

case after installing the drivers.

Use the following driver for the following Windows Server Version.

Windows Server 2003 = XP Driver

Windows Server 2008 = VISTA Driver

Windows Server 2008R2 = Windows 7 Driver

Windows Server 2012 = Windows 8.x Driver

Windows Server 2012R2 = Windows 10 Driver

CHECK INSTALLED DRIVER

Open the >Device manager<. Now you should see at „ “ and at Ports (COM & LPT)

„ “ the following new entry's:Multifunction Adapter

If you see this or a similar information the device is installed correctly.

CHANGE PORT NUMBER

If you like to change the port number for example COM3 to COM5, open the „Device Manager ”

click at „COM3”, Settings„ ” and then „Advance”. There you can change between COM3 till

COM256.

Linux / SCO Unix

The drivers are located in the following folder on our driver CD:

"IO/SYSTEMBASE/DRIVERS/PCI(PCIe Bridge)/SCO"

Because each individual distribution and kernel version of Linux is different, sadly we cant

provide a installation instruction. Please refer to the installation manual for standard IO ports

from your Unix/Linux version! In some newer versions of Linux the card will even be installed

automatically after starting Linux.

J2:

1 +5V

2 GND

3 GND

4 +12V

For aux power (JP1), J2 must be connected to pc power supply! If not

the card won’t work.

DB 9M:

Pin Signal Pin Signal Pin Signal

1 CDC 4 DTR 7 RTS

2 RXD 5 GROUND 8 CTS

3 TXD 6 DSR 9 RI

Serial 9 Pin D SUB Connector-

JP3:

DIS

ENA

DIS = The function PME is disable. (Factory Setting)

ENA = The function PME is enable. Now the card can be activate

the computer through the serial ports.

But this should not be adjusted for standard applications.

Produktspezifikationen

Marke:	EXSYS
Kategorie:	Nicht kategorisiert
Modell:	EX-44384
Breite:	89 mm
Gewicht:	800 g
Höhe:	66 mm
Zweck:	PC
Betriebstemperatur:	0 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	5 - 95 %
Betriebsanleitung:	Ja
Plug & Play:	Ja
Eingebaut:	Ja
Temperaturbereich bei Lagerung:	-40 - 75 °C
Serielle Schnittstelle:	RS-232
Treiber enthalten:	Ja
Unterstützte Linux-Betriebssysteme:	Ja
Montageblöcke enthalten:	Ja
Unterstützung Datenflusssteuerung:	Ja
Hostschnittstelle:	PCIe
Unterstützte Server-Betriebssysteme:	Windows Server 2012 R2
Chipsatz:	SB16C1054PCI
Ausgangsschnittstelle:	VGA
Erweiterungskarte Standard:	PCIe 3.0
Datenbits:	5, 6,7, 8
Stop bits:	1, 1.5, 2
