Montageanleitung (de)

708 011 / 2007-11NH

†‡

Abdeckkappe

AKM-…

Festo SE &G Co. K

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

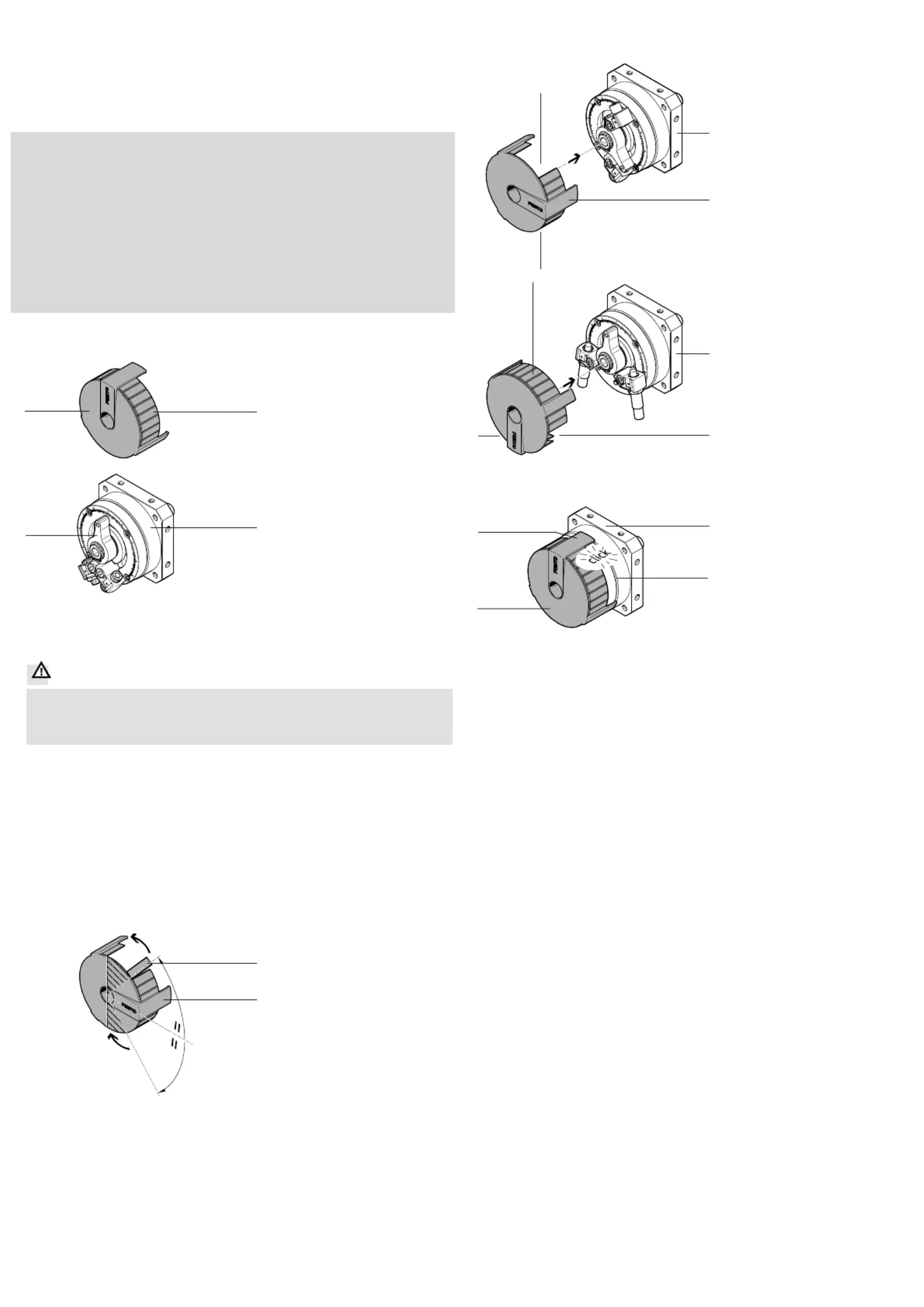

1.Teileliste

1Abdeckkappe

AKM-…

(A

)Segment

Nicht im Lieferumfang:

2Schwenkmodul

DS…-270-…-B

Bestimmungsgemäß dient die Abdeckkappe AKM-… 1 zum Schutz vor

Hineingreifen in den Schwenkbereich des Anschlaghebels (B).

Warnung

Verletzungsgefahr durch unkontrollierte Bewegungen!

Vor Montage bzw. Demontage:

•Entlüften Sie das Schwenkmodul 2.

2.Vorbereitung zur Montage

Bei Schwenkmodulen 2 ohne Anschlagsystem bzw. mit externer Dämpfung

müssen keine Segmente (A) an der Abdeckkappe 1 herausgebrochen wer-

den (!Abschnitt 3).

Bei Schwenkmodulen 2 mit Anschlagsystem gilt Folgendes:

•Beachten Sie den eingestellten Schwenkwinkel an Ihrem Schwenkmo-

dul 2. Je nach Winkel müssen unterschiedliche Segmente (A) an den Po-

sitionen der Anschläge ausgebrochen werden.

•Brechen Sie die Segmen-

te (A) wenn möglich

symmetrisch zum

Firmenlogo heraus.

•Brechen Sie nicht zu viele

Segmente (A) heraus. Die

Abdeckkappe 1 soll berüh-

rungslos an den Anschlägen

vorbei auf das Schwenkmo-

dul 2 gesetzt werden.

Folgende sind Beispiele von Standard-Schwenkwinkeln.

Bei 90°

•Brechen Sie die Segmen-

te (A) hier aus (!X).

Bei 180°

•Brechen Sie die Segmen-

te (A) hier aus (!X).

3.Montage

•Beachten Sie bei Schwenk-

modulen mit Anschlagsys-

tem die Aussparungen.

•Drücken Sie die Abdeckkap-

pe 1 auf das Schwenkmo-

dul 2 und lassen Sie die 3

Schnapphaken (Y) in der

Nut (Z) einrasten.

2

A

1

X

1

X

X

X

2

1

2

1

A

2

Y

1

B

Z
