Busknoten

CPX-FB23, CPX-FB23-24

Festo SE & Co. KG

Ruiter Straße 82

73734 Esslingen

Deutschland

+49 711 347-0

www.festo.com

Kurzbeschreibung

Originalbetriebsanleitung

8101635

2018-11c

[8101636]

Busknoten CPX-FB23, CPX-FB23-24Deutsch..............................

Alle verfügbaren Dokumente zum Produkt  www.festo.com/pk

1Bestimmungsgemäße Verwendung

Der Busknoten ist ausschließlich für den Einsatz als Teilnehmer an einem CC-Link-

Feldbus für CPX-Terminals bestimmt.

Hierbei sind die angegebenen Grenzwerte der technischen Daten einzuhalten.

Ausführliche Informationen finden Sie in der Busknoten-Beschreibung P.BE-CPX-

FB23-24 sowie in der CPX-Systembeschreibung P.BE-CPX-SYS-…

Hinweis

Diese Beschreibung bezieht sich auf die Busknoten

–CPX-FB23 ab Revision R14 (CC-Link-Version 1.1) und

–CPX-FB23-24 ab Revision R22 (CC-Link-Version 1.1 und 2.0).

Der Busknoten CPX-FB23-24 kann als Funktionsmodul F24 (CC-Link-Version 2.0)

oder als Funktionsmodul F23 (CC-Link-Version 1.1) konfiguriert werden.

–Allgemein gültige Informationen sind auf dieser Seite beschrieben.

–Die Inbetriebnahme bei einer Konfiguration als Funktionsmodul F24 bzw. F23

ist auf der Rückseite beschrieben.

Der Busknoten ist für den Einsatz im Industriebereich vorgesehen. Außerhalb

von industriellen Umgebungen, z. B. in Gewerbe- und Wohn-Mischgebieten,

müssen evtl. Maßnahmen zur Funkentstörung getroffen werden.

Nur ein komplett montiertes und angeschlossenes CPX-Terminal in Betrieb

nehmen.

CC-Link®, LEONI® und TORX® sind eingetragene Marken der jeweiligen

Markeninhaber in bestimmten Ländern.

Hinweis

Der Busknoten enthält elektrostatisch gefährdete Bauelemente.

Keine Bauelemente berühren.

Handhabungsvorschriften für elektrostatisch gefährdete Bauelemente

beachten.

Warnung

Elektrischer Schlag

Schäden an Mensch, Maschine und Anlage

Verwenden Sie für die elektrische Versorgung ausschließlich PELV-Strom

kreise nach IEC 60204-1 (Protective Extra-Low Voltage, PELV).

Berücksichtigen Sie die allgemeinen Anforderungen der IEC 60204-1 an PELV-

Stromkreise.

Verwenden Sie ausschließlich Spannungsquellen, die eine sichere elektrische

Trennung der Betriebs- und Lastspannung nach IEC 60204-1 gewährleisten.

Schließen Sie die Stromkreise für Betriebs- und Lastspannungsversorgungen

UEL/SEN, UVAL und UOUT grundsätzlich alle an.

Verbinden Sie den Erdungsanschluss der Endplatten des CPX-Terminals

niederohmig und impedanzarm (kurzer Leiter mit größtmöglichem Quer

schnitt) mit dem Erdpotenzial.

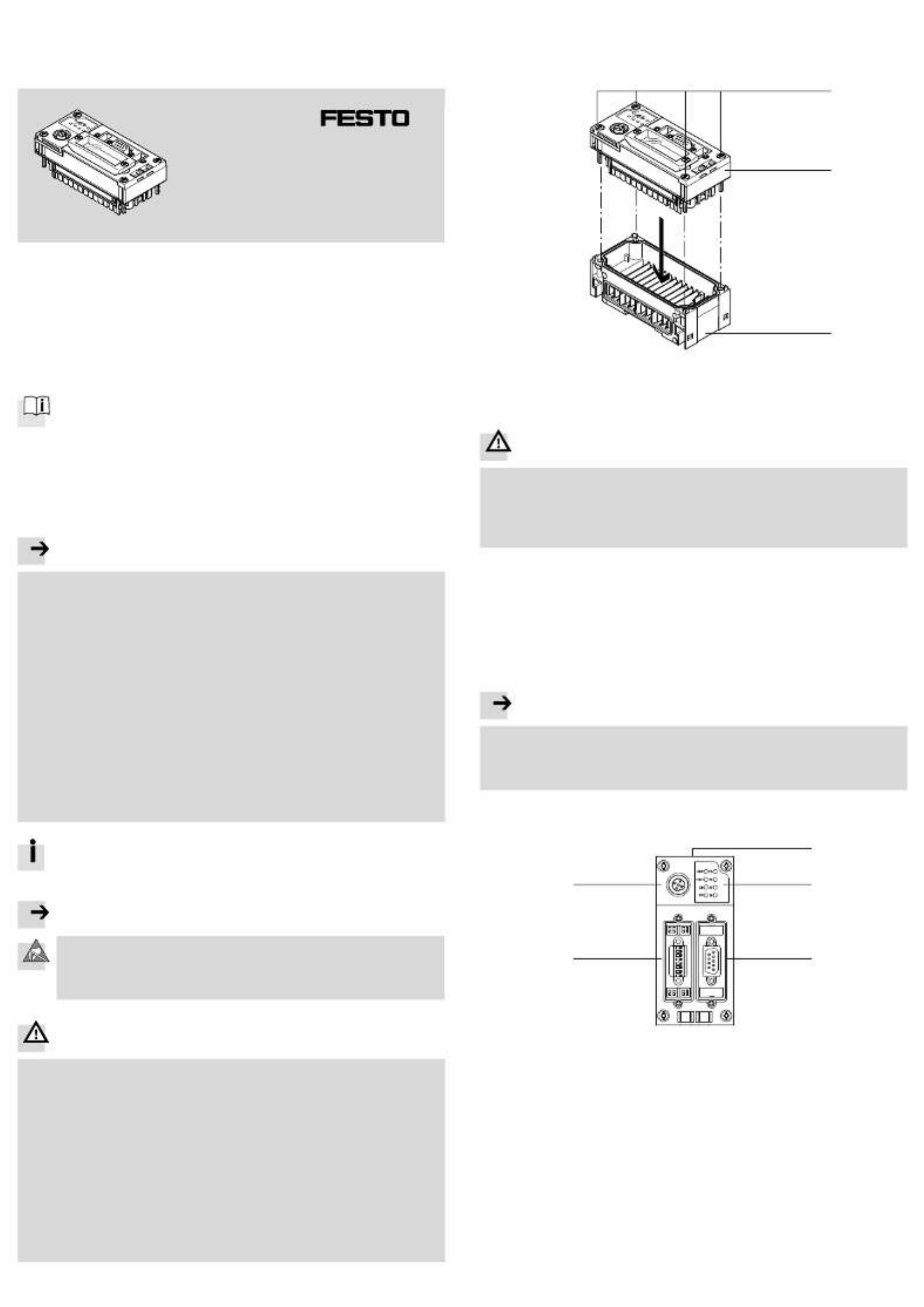

2 Montage/Demontage

Der Busknoten befindet sich im eingebauten Zustand in einem Verkettungsblock

des CPX-Terminals.

1

2

3

1TORX T10-Schrauben

2Busknoten

3Verkettungsblock mit Strom

schienen

Fig. 1

Warnung

Elektrischer Schlag

Schäden an Mensch, Maschine und Anlage

Schalten Sie die Spannungsversorgung aus, bevor Sie den Busknoten mon

tieren oder demontieren (Gefahr von Funktionsstörungen oder Beschädi

gung).

Demontage:

Schrauben herausdrehen und Busknoten vorsichtig abziehen.

Montage:

1.Dichtung und Dichtflächen prüfen.

2.Anschlussblock vorsichtig in den Verkettungsblock einsetzen und andrücken.

3. Schrauben so ansetzen, dass die vorhandenen Gewindegänge genutzt

werden. Schrauben von Hand über Kreuz anziehen.

Anziehdrehmoment: 0,9 … 1,1 Nm.

Hinweis

Geeignete Schrauben verwenden, abhängig vom Material des Verkettungs

blocks (Metall oder Kunststoff):

–Kunststoff-Verkettungsblock: gewindefurchende Schneidschrauben

–Metall-Verkettungsblock: Schrauben mit metrischem Gewinde.

3Anschluss- und Anzeigeelemente

1

2

34

5

1Typenschild

2Feldbus- und CPX-spezifische LEDs

3Feldbusanschluss1)

4Abdeckung für DIL-Schalter

5Service-Schnittstelle für Bedienge

rät (CPX-MMI) oder Festo Mainte

nance Tool (CPX-FMT)2)

1)Anschluss: D-Sub-Buchse, 9-polig2)Anschluss: M12-Buchse, 5-polig

Fig. 1
