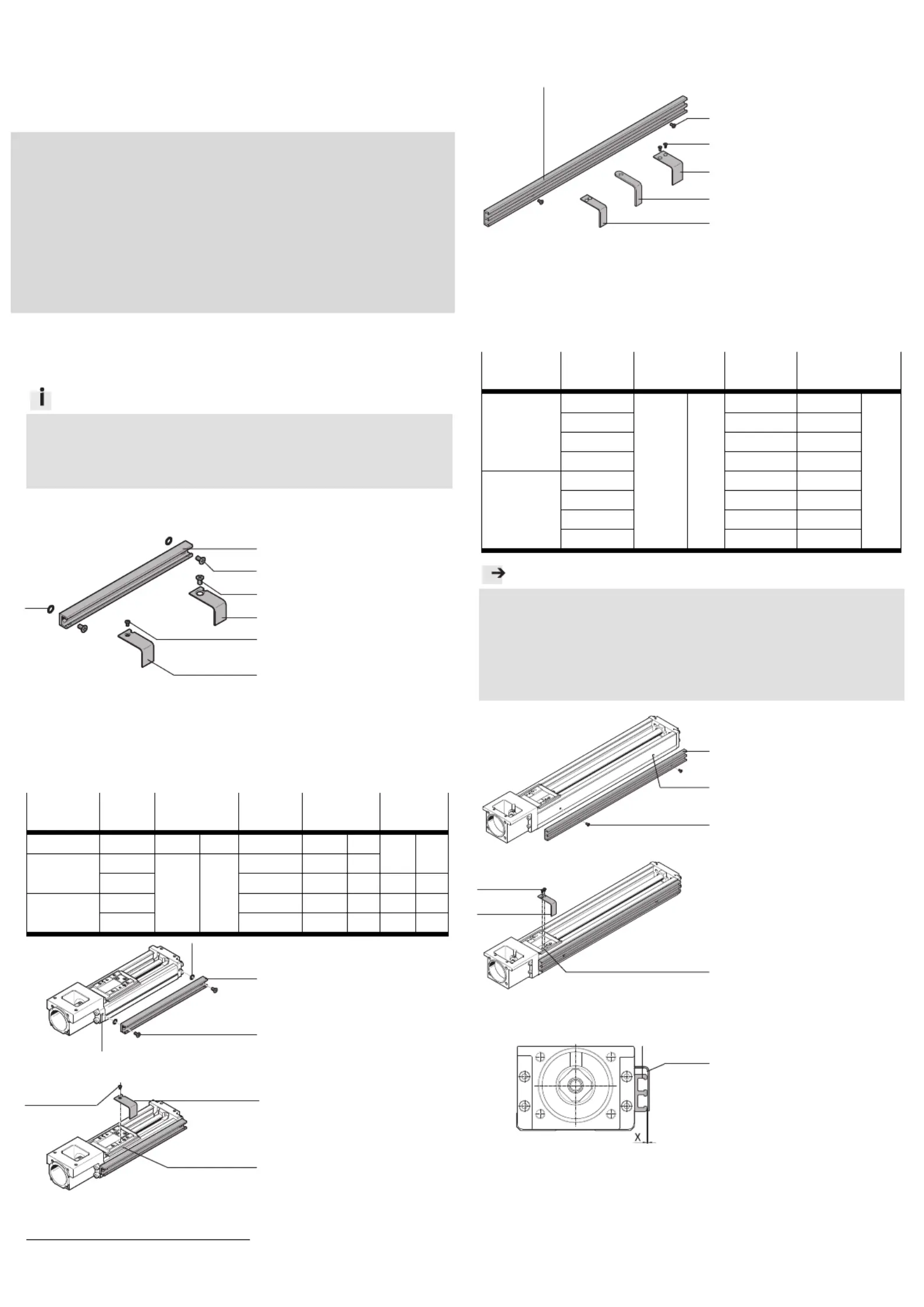

Seite 1/2
Montageanleitung (de)
746247/ 2009-04a
†‡
Sensorleiste
EAPR-S1-S-...
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
Bestimmungsgemäß dient der Bausatz Sensorleiste EAPR-S1-S-… zum
Befestigen von induktiven Näherungsschaltern des Typs SIES-8M an den
Achsen EGSK/EGSP.
Info
Beachten Sie, dass:
– je nach Achse EGSK/EGSP unterschiedliche Schaltfahnen verwendet
werden (! Tabelle 1c. und 2c.).
– bei einigen Kombinationen Befestigungselemente übrig bleiben.
1. Sensorleiste EAPR-S1-S-15/-20/-26-…
1a. T
eileliste
13276d_1
1 Sensorprofil
2 Schraube (2x)
3 Schraube (1x)
4 Schaltfahne (1x)
5 Schraube (1-2x)
6 Schaltfahne (1x)
7 O-Ring (2x)
1b. Mo
ntage
•W
ählen Sie je nach Achse EGSK/EGSP die Schaltfahne 4 6/ und die
Schrauben 3 5/ (! Tabelle 1c.).
•Halten Sie die zulässigen Anziehdrehmomente M
A
1)
ein (! Tabelle 1c.).
1c. Schraubengrößen und Anziehdrehomente
1)
EAPR-S1-S- Achse 2
2
2
22 [Nm]
Schalt-
fahne
3
3
3
33 5
5
5
55 [Nm] [Nm]
15-… EGSK-15 M2x4 0,1 6 — —
M2x4 0,3
20-…
EGSK-20
M2,5x5 0,1
6 — —
EGSP-20 4 M1,6x3 0,2 — —
26-…
EGSK-26 6 — — M3x6 1,2
EGSP-26 4 M2x4 0,3 — —
13276d_2
•Stecken Sie die Schrau-
ben 2 durch die Bohrun-
gen des Sensorprofils 1
und schieben Sie auf die
Gewinde jeweils einen
O-Ring 7.
•B
efestigen Sie das Sensorprofil 1 an
den beiden Gewinden (A).
13276d_3
•Befestigen Sie die Schalt-
fahne 4 6/ in der vorge-
sehenen Aussparung (B)
am Schlitten mit den
Schrauben 3 5/ .
1)
Toleranzen für nicht tolerierte Anziehdrehmomente M
A
M
A
< 0,35 Nm: ± 60%
M
A
> 1,0 Nm: ± 20%
2. Sensorleiste EAPR-S1-S-33/46-…/...-S
2a. Teileliste
13276d_4
8 Sensorprofil
9 Schraube (2-5x)
aJ Schraube (2x)
aA Schaltfahne (1x)
aB Schaltfahne (1x)
aC Schaltfahne (1x)
2b. Mo
ntage
•W
ählen Sie je nach Achse EGSK/EGSP die Schaltfahne und die Schrauben
(! Tabelle 2c.).
•Halten Sie die zulässigen Anziehdrehmomente M
A
1)
ein (! Tabelle 2c.).
2c. Schraubengrößen und Anziehdrehomente
1)
EAPR-S1-S- Achse 9
9
9
99 [Nm] Sch
alt-
fahne
aJ
aJ
aJ
aJaJ [Nm]
33-…/…-S
EGSK-33
M2,5x5 0,3
aA M2x4 (2x)
0,3
EGSP-33 aB M2x4 (1x)
EGSK-33-S aC M2x4 (2x)
EGSP-33-S aB M2x4 (1x)
46-…/…-S
EGSK-46 aA M2x4 (2x)
EGSP-46 aB M2x4 (1x)
EGSK-46-S aA M2x4 (2x)
EGSP-46-S aB M2x4 (1x)
Hinweis
Um das Schalten der Näherungsschalter zu gewährleisten:
•Wählen Sie die Orientierung des Sensorprofils wie folgt:
– Bei EGSK-46, EGSP-33/-46 befinden sich die Schrauben in der oberen
Nut des Sensorprofils 8.
– Bei EGSK-33 befinden sich die Schrauben in der unteren Nut des Sen-
sorprofils 8.
13276d_5
•Befestigen Sie das Sen-
sorprofil 8 an den Ge-
winden (C) im Führungs-
profil der Achse mit allen
Schrauben 9.
13276d_6
•Befestigen Sie die Schalt-
fahne aA - aC in der vorge-
sehenen Aussparung (D)
am Schlitten mit den
Schrauben aJ.
3. Prüfung nach der Montage
13276d_7
•Beachten Sie, dass zwi-
schen Schaltfahne (E) und
Sensorprofil (F) ein Luft-
spalt (X) von ca. 0,5 mm
verbleibt.
4. Montage Sensoren
•Wählen Sie die zulässigen induktiven Näherungsschalter aus unserem
Katalog www.festo.com/catalogue.
•Befestigen Sie die Näherungsschalter wie in der Bedienungsanleitung der
Näherungsschalter beschrieben.
8
9
aJ
9
aA
3
2
4
2
5
6
1
aB
aC
8
aA
-
aC
aJ
1
4
/
6
3
/
5
B
D
A
C
E
F
7
7
Assembly instructions (en)
746247/ 2009-04a
†‡
Sensor strip
EAPR-S1-S-...
Festo SE & G Co. K
Postfach
D-73726 Esslingen
++49/(0)711/347-0
www.festo.com
The sensor strip kit EAPR-S1-S-… has been designed for fastening inductive
proximity switches of type SIES-8M to the axes EGSK/EGSP.
Information
Note:
– that different switching cams are used (!tables 1c. and 2c.) depending
on the axis (EGSK/EGSP).
– that mounting components may be left over with some combinations.
1. S
ensor strip EAPR-S1-S-15/-20/-26-…
1a. Parts list
13276d_1
1 Sensor profile
2 Screw (2x)
3 Screw (1x)
4 Switching cam (1x)
5 Screw (1-2x)
6 Switching cam (1x)
7 O-ring (2x)
1b. A
ssembly
•Select according to axis EGSK/EGSP the switching cam 4 6/ and screws
3 5/ (!table 1c.).
•Maintain the permitted tightening torques M
A
1)
(!table 1c.).
1c. S
crew size and tightening torques
1)
EAPR-S1-S- Axis 2
2
2
22 [Nm
] Switching
cam
3
3
3
33 5
5
5
55 [Nm] [Nm]
15-… EGSK-15 M2x4 0.1 6— —
M2x
4 0.3
20-…
EGSK-20
M2.5x5 0.1
6
— —
EGSP-20 4M1.6x3 0.2 — —
26-…
EGSK-26 6
—
— M3x6 1.2
EGSP-26 4M2x4 0.3 — —
13276d_2
•Insert the screws 2
through the holes in the
sensor profile 1 and push
one O-ring 7 onto each
thread.
•Fasten
the sensor profile 1 to the two threads (A).
13276d_3
•Fasten the switching
cam 4 6/ in the recess
intended for this
purpose (B) on the slide
with the screws 3/5.
1)
Tolerance for non-toleranced tightening torques M
A
M
A
< 0.35 Nm: ± 60%
M
A
> 1,0 Nm: ± 20%
2. Sensor strip EAPR-S1-S-33/46-…/...-S
2a. Parts list
13276d_4
8 Sensor profile
9 Screw (2-5x)
aJ Screw (2x)
aA Switching cam (1x)
aB Switching cam (1x)
aC Switching cam (1x)
2b. A
ssembly
•Select according to axis EGSK/EGSP the switching cam and screws
(!table 2c.).
•Maintain the permitted tightening torques M
A
1)
(!table 2c.).
2c. S
crew size and tightening torques
1)
EAPR-S1-S- Axis 8
8
8
88 [Nm
] Switching
cam
aJ
aJ
aJ
aJaJ [Nm]
33-…/…-S
EGSK-33
M2.5x5 0.3
aA
M
2x4 (2x)
0.3
EGSP-33 aB M2x4 (1x)
EGSK-33-S aC M2x4 (2x)
EGSP-33-S aB M2x4 (1x)
46-…/…-S
EGSK-46 aA
M
2x4 (2x)
EGSP-46 aB M2x4 (1x)
EGSK-46-S aA M2x4 (2x)
EGSP-46-S aB M2x4 (1x)
Note
In order to guarantee that the proximity switches function:
•Select the orientation of the sensor profile as follows:
– With EGSK-46, EGSP-33/46 the screws are in the upper groove of the
sensor profile 8.
– With EGSK-33 the screws are in the lower groove of the sensor
profile 8.
13276d_5
•Fasten the sensor
profile 8 to the
threads (C) in the guide
profile of the axis with all
screws 9.
13276d_6
•Fasten the switching
cam aA - aC in the recess
intended for this
purpose (D) on the slide
with the screws aJ.
3. Check after assembly
13276d_7
•Make sure that there is an
air gap of approx. 0.5 mm
between the switching
cam (E) and the sensor
profile (F).
4. Fitting the sensors
•Select the permitted inductive proximity switches from our catalogue
www.festo.com/catalogue.
•Fasten the proximity switches as described in the operating instructions
for the proximity switches.
8
9
aJ
9
aA
aB
aC
8
aA
-
aC
aJ
4
/
6
3
/
5
B
D
C
E
F
3
2
4
5
6
1
7
2
1
A
7
