Originalbetriebsanleitung
1 Mitgeltende Dokumente
Alle verfügbaren Dokumente zum Produkt www.festo.com/pk.è
2 Sicherheit
2.1 Allgemeine Sicherheitshinweise
– Kennzeichnungen am Produkt berücksichtigen.
– Vor Montage-, Installations- und Wartungsarbeiten: Energieversorgung aus-
schalten und gegen Wiedereinschalten sichern.
– Produkt kühl, trocken, UV- und korrosionsgeschützt lagern. Für kurze Lagerzei-
ten sorgen.
– Handhabungsvorschriften für elektrostatisch gefährdete Bauelemente einhal-
ten.
– Anziehdrehmomente einhalten. Ohne spezielle Angabe beträgt die Toleranz
±20%.
2.2 Bestimmungsgemäße Verwendung

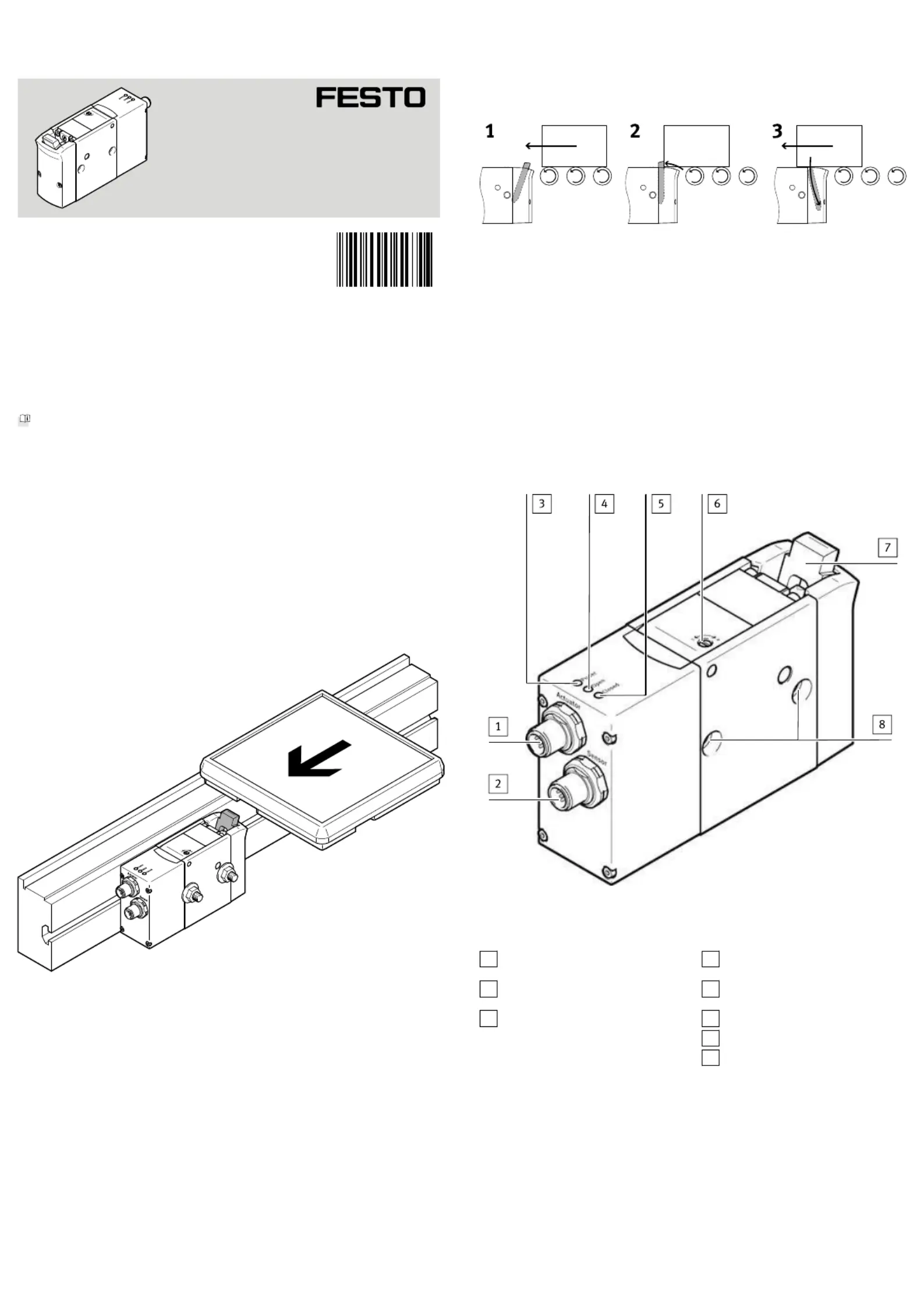

Fig. 1
Der elektrische Stopperzylinder EFSD wird bestimmungsgemäß zum Stoppen von
Fördergut eingesetzt.
Dieses Produkt kann hochfrequente Störungen verursachen, die in einer Woh-
numgebung Entstörmaßnahmen erforderlich machen können.
2.3 Qualifikation des Fachpersonals
Einbau, Inbetriebnahme, Wartung und Ausbau nur durch qualifiziertes Fachperso-
nal.
Das Fachpersonal muss mit der Installation von elektrischen Steuerungssystemen
vertraut sein.
3 Weiterführende Informationen
– Zubehör www.festo.com/catalogue.è
– Ersatzteile www.festo.com/spareparts.è
4 Service
Bei technischen Fragen mit dem regionalen Ansprechpartner von Festo in Verbin-
dung setzen www.festo.com.è
4.1 Funktion
Der elektrische Stopperzylinder vereinzelt/stoppt Fördergut in Transfersystemen.
Die Dämpfung über einen Anschlag erfolgt durch ein Luftpolster. Das Einfahren
des Anschlags (Freigabe Fördergut) und die Positionsabfrage erfolgt elektrisch.
Es gibt 3 Stellungen:
Fig. 2
– Stellung 1:
Stopperzylinder geschlossen in Grundstellung (Closed):
Anschlag ist ausgefahren und befindet sich in der Grundstellung. Der Stopper-
zylinder ist bereit, ein Fördergut zu stoppen.
– Stellung 2:
Stopperzylinder geschlossen in Halteposition (Closed):
Das Fördergut fährt auf den Anschlag zu und verschiebt den Anschlag von der
Grundstellung in die Halteposition. So wird das Fördergut durch eine interne
Dämpfung abgebremst und dann gestoppt.
– Stellung 3:
Stopperzylinder geöffnet (Open):
Anschlag fährt ein und gibt das Fördergut frei.
4.2 Aufbau
1
elektrischer Anschluss (Actuator),
Stecker M12 (5-polig)
2
elektrischer Anschluss (Sensor),
Stecker M12 (5-polig)
3
LED-Anzeige (Power): Betriebszu-
stand
4
LED-Anzeige (Open): Anschlag ein-
gefahren
5
LED-Anzeige (Closed): Anschlag
ausgefahren
6
Dämpfungseinstellung
7
Anschlag
8
Befestigungsschnittstelle
Fig. 3
5 Einbau
Voraussetzungen
– Schrauben und Gewindestifte unverändert lassen. Ausnahme: Unmittelbare
Aufforderung zur Veränderung in dieser Anleitung.
– Produkt ohne Verspannungen und Verbiegungen einbauen. Ebenheit der Befes-
tigungsfläche von 0,1 mm einhalten.
8061883
Stopperzylinder
EFSD
8061883
2017-06
[8061884]
Anleitung - Bedienung
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com

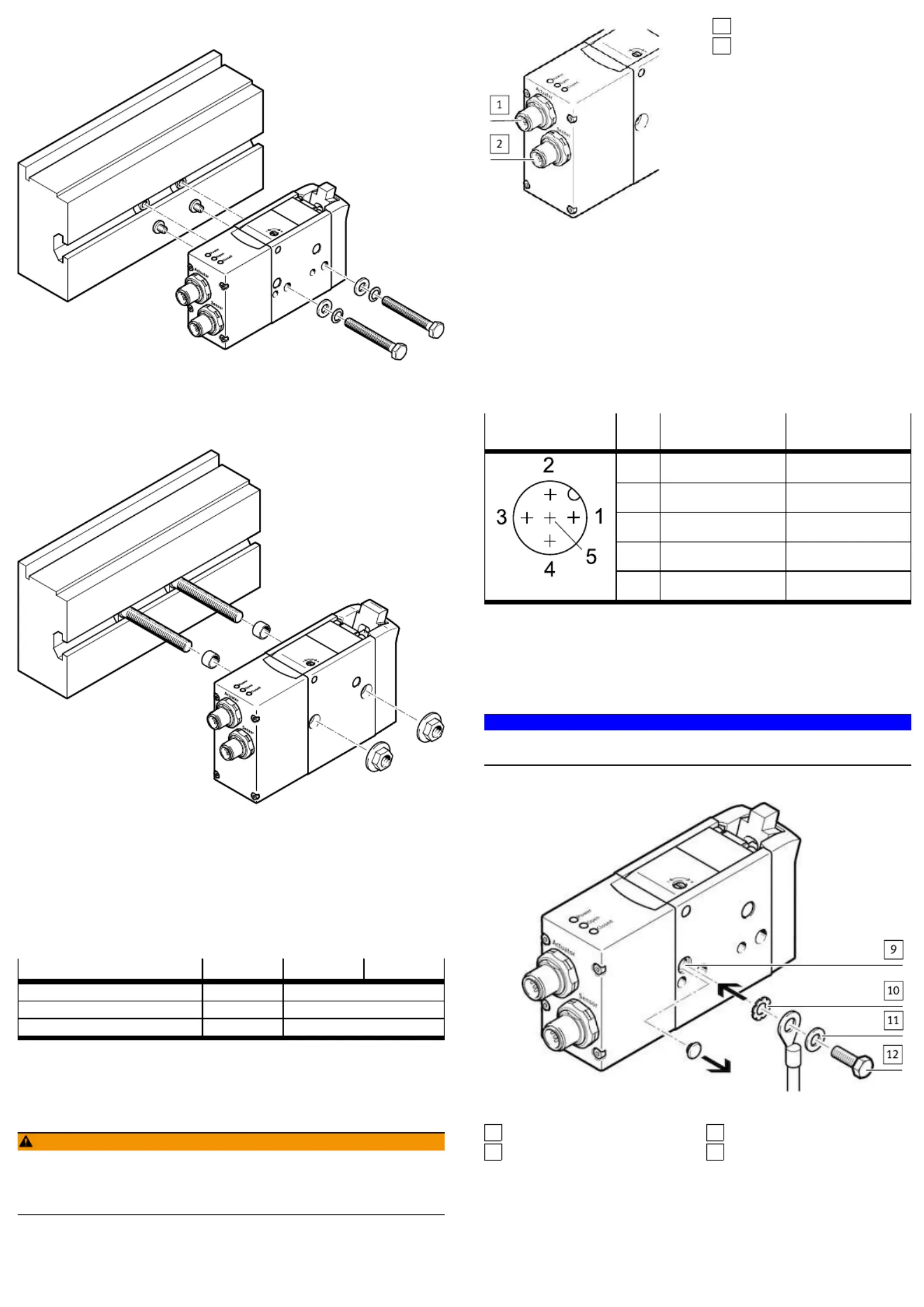

Produkt montieren
Fig. 4
EFSD-20
Fig. 5
EFSD-50/100
1. Stopperzylinder so platzieren, dass die Bedienteile erreichbar sind (z. B.
Dämpfungseinstellung).
2. Stopperzylinder befestigen (z. B. mit Befestigungsbausatz
èwww.festo.com/catalogue).
3. Schrauben/Muttern gleichmäßig festdrehen.
Baugröße 20 50 100
Schraube/Mutter M6 M8
Zentrierbohrung [mm] 4,8±0,05 10,2 (+0,07 / –0,05)
Anziehdrehmoment [Nm] 10 15
Tab. 1
6 Installation
6.1 Installation elektrisch
WARNUNG!
Verletzungsgefahr durch Stromschlag.
• Für die elektrische Versorgung ausschließlich PELV-Stromkreise verwenden,
die eine sichere Trennung vom Netz gewährleisten.
• IEC60204-1/EN60204-1 beachten.
1
elektrischer Anschluss (Actuator)
2
elektrischer Anschluss (Sensor)
Fig. 6
1. Steuerung spannungsfrei schalten. Es reicht nicht aus, das Freigabesignal zu
entziehen.
2. Steuerung gegen unbeabsichtigtes Wiedereinschalten sichern.
3. Zulässige Anschlussleitungen verwenden. Häufig ist eine ungeschirmte Ka-
belführung für die 24 V Signale ausreichend. In stark gestörter Umgebung
müssen geschirmte Steuerleitungen verwendet werden.
4. Stopperzylinder an den Anschlüssen und mit der Steuerung verbinden1 2
è Tab. 2. Anziehdrehmoment: 0,3 Nm.
Stecker M12 (5-polig,
A-codiert)
Pin
1)
Anschluss 1
(Actuator)
Anschluss 2
(Sensor)
1 (BN)
braun
nicht belegt Versorgungsspannung
+24VDC
2 (WH)
weiß
Eingang Ausgang 1
open
3 (BU)
blau
0V 0V
4 (BK)
schwarz
Versorgungsspannung
+24VDC
Ausgang 2
closed
5 (GY)
grau
Funktionserde (FE)
2)
Funktionserde (FE)
2)
1)
Adernfarbe bei Verwendung der Verbindungsleitungen gemäß Zubehör www.festo.com/catalogue➔
2) Die Funktionserde muss immer angeschlossen werden.
Tab. 2
6.1.1 Erdung
Für den Einsatz des EFSD-20:
HINWEIS!
Funktionsstörung durch elektrostatische Einflüsse.
• Produkt am Erdnungsanschluss erden.
9
Erdungsanschluss
10
Zahnscheibe
11
Scheibe
12
Sechskantschraube M5
Fig. 7
1. Verschlussstopfen entfernen.
2. Am Erdungsanschluss eine Erdungsleitung anschließen. 9
Die Erdungselemente sind im Lieferumfang enthalten. Die Erdungsleitung ist
nicht im Lieferumfang enthalten.
Kabelschuh der Erdungsleitung zwischen der Scheibe und der Zahnschei-aA
be anschließen. Anziehdrehmoment der Sechskantschraube : 5 Nm. aJ aB
3. Das andere Ende der Erdungsleitung am Erdungspunkt anschließen.

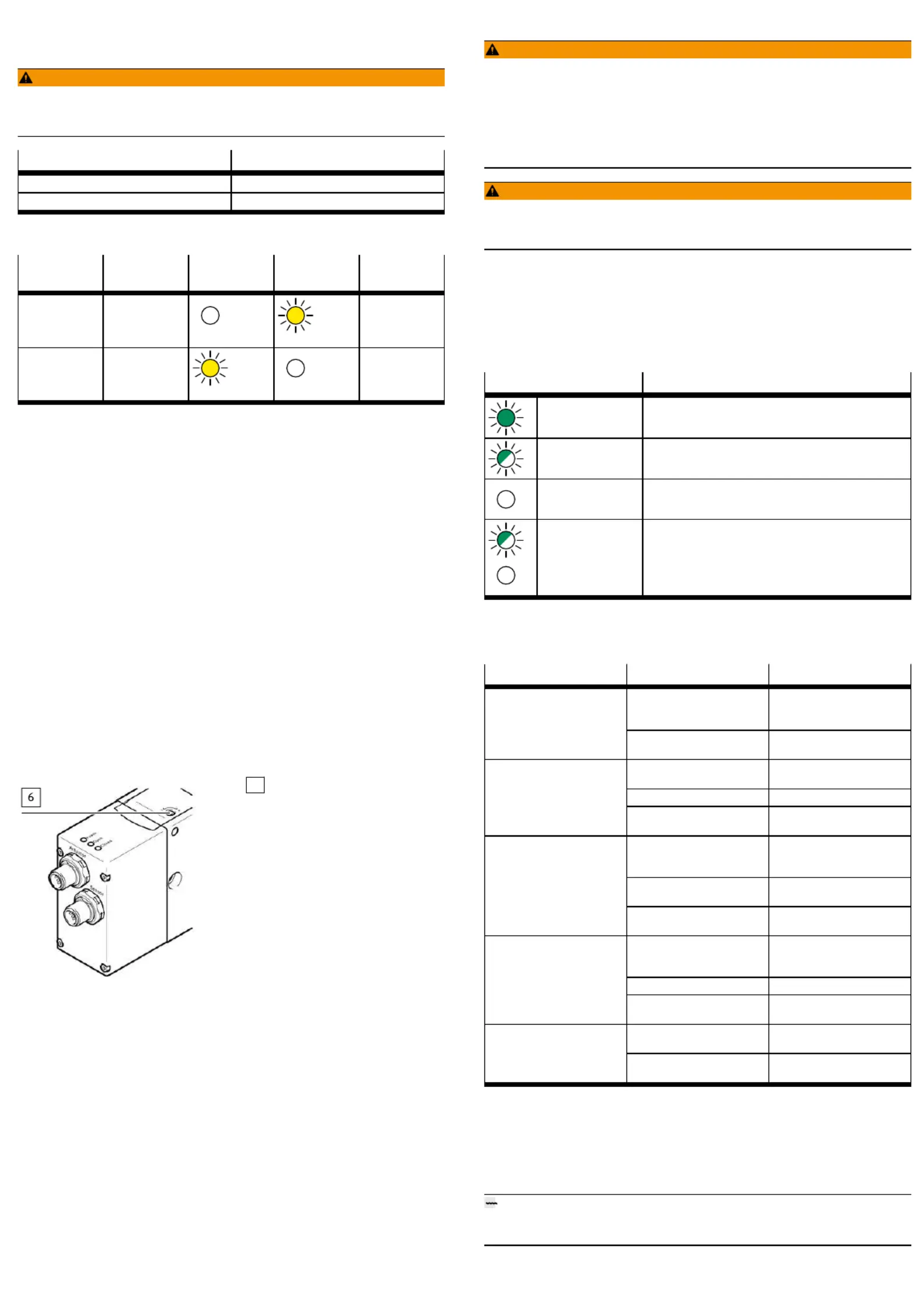

7 Inbetriebnahme
WARNUNG!
Verletzungsgefahr durch unerwartete Bewegung von Bauteilen.
• Verfahrbereich vor Eingriffen schützen.
• Verfahrbereich von Fremdgegenständen freihalten.
Eingang Beschreibung
0 Anschlag ausfahren
1 Anschlag einfahren
Tab. 3
Ausgang 1 Ausgang 2 LED Open
(gelb)
LED Closed
(gelb)
Beschreibung
0 1
aus leuchtet
Anschlag ist aus-
gefahren
1 0
leuchtet aus
Anschlag ist ein-
gefahren
Tab. 4
1. Versorgungsspannung einschalten.
Ä
Die LED "Power" leuchtet grün. Je nach Stellung des Anschlags leuchtet
die LED "Open" oder LED "Closed" gelb.
2. Anschlag ausfahren, durch anlegen eines 0-Signals am Eingang des An-
schlusses Tab. 2.1è
Ä
Die LED "Closed" leuchtet gelb.
Der Schaltzustand am Ausgang 1 des Anschlusses ist ein 0-Signal.2
Der Schaltzustand am Ausgang 2 des Anschlusses ist ein 1-Signal.2
3. Mit Fördergut in die Stopp-Position fahren.
Ä
Der Anschlag wird in die Halteposition geschoben.
Die LED "Closed" leuchtet unverändert gelb.
4. Anschlag einfahren, durch anlegen eines 1-Signals am Eingang des An-
schlusses .1
Ä
Das Fördergut ist freigegeben. Die LED "Open" leuchtet gelb.
Der Schaltzustand am Ausgang 1 des Anschlusses ist ein 1-Signal.2
Der Schaltzustand am Ausgang 2 des Anschlusses ist ein 0-Signal.2
5. Probelauf durchführen. Dabei prüfen, ob der Anschlag den vorgesehenen
Verfahrzyklus komplett durchfährt. Falls erforderlich, Dämpfungseinstellung
korrigieren.
Nach erfolgreicher Probefahrt ist der Stopperzylinder für den Betrieb bereit.
Dämpfungseinstellung
6
Dämpfungseinstellung
Fig. 8
• Schraube für Dämpfungseinstellung drehen:6
– im Uhrzeigersinn (+) = Erhöhung der Dämpfungskraft
– gegen den Uhrzeigersinn (–) = Reduzierung der Dämpfungskraft
Ä
Der Anschlag soll die Endlage sicher erreichen. Maximal zu stoppende
Masse in Abhängigkeit der Fördergeschwindigkeit beachten
è 12 Technische Daten.
8 Betrieb
WARNUNG!
Verletzungsgefahr durch Berühren heißer Oberflächen.
Berühren des Gehäuses kann Verbrennungen verursachen. Dadurch können Per-
sonen erschrecken und unkontrolliert reagieren. Dies kann weitere Folgeschäden
verursachen.
• Unbewusstes Berühren des Gehäuses vermeiden.
• Bedien- und Wartungspersonal auf die möglichen Gefährdungen hinweisen.
• Vor Instandsetzungsarbeiten: Antrieb auf Raumtemperatur abkühlen lassen.
WARNUNG!
Verletzungsgefahr durch unerwartete Bewegung von Bauteilen.
• Verfahrbereich vor Eingriffen schützen.
• Verfahrbereich von Fremdgegenständen freihalten.
9 Reinigung
• Produkt mit einem weichen Lappen reinigen. Keine aggressiven Reinigungs-
mittel verwenden.
10 Störungen
10.1 Diagnose
LED Bedeutung
Power leuchtet grün Actuator-Versorgungspannung am Anschluss Pin4ist1
24VDC±15% Tab. 2.è
Power blinkt grün
(4Hz)
Actuator-Versorgungspannung am Anschluss Pin4 ist au-1
ßerhalb des gültigen Bereichs.
Power aus Versorgungspannung ist ausgeschaltet.
– Power blinkt grün
(1Hz)
– Open /Closed aus
Der Anschlag hat die Endlage nicht erreicht.
Hinweis: der Stopperzylinder führt 3 Versuche aus, um die
Endlage zu erreichen. Danach erfolgt die LED-Anzeige.
Tab. 5
10.2 Störungsbeseitigung
Fehlerbeschreibung Ursache Abhilfe
Verspannungen Produkt verspannungsfrei ein-
bauen, Ebenheit der Auflageflä-
che einhalten 5 Einbau.è
Anschlag bewegt sich nicht.
Verschleiß Produkt zur Reparatur an Festo
senden.
keine Versorgung Versorgungsspannungen prü-
fen.
Querkraft ist zu hoch. Masse reduzieren.
Anschlag fährt nicht ein.
Querkraft ist zu hoch. größeren Stopperzylinder wäh-
len.
Dämpfungseinstellung zu hoch. Dämpfungskraft an der Dämp-
fungseinstellung reduzieren6
è 7 Inbetriebnahme.
Masse des Förderguts zu ge-
ring.
Masse erhöhen.
Anschlag fährt nicht in Haltepo-
sition.
Verschmutzungen im Bewe-
gungsbereich des Anschlags.
Bewegungsbereich des An-
schlags reinigen.
Dämpfungseinstellung zu ge-
ring.
Dämpfungskraft an der Dämp-
fungseinstellung erhöhen6
è 7 Inbetriebnahme.
Fördergeschwindigkeit zu hoch. Geschwindigkeit reduzieren
Anschlag fährt hart in die Halte-
position.
Dämpfungsleistung zu gering. größeren Stopperzylinder wäh-
len.
Fördergut befindet sich über
dem Anschlag.
Fördergut weiterfahren.Anschlag fährt nicht aus.
Keine Versorgung. Versorgungsspannungen prü-
fen.
Tab. 6
10.3 Reparatur
Produkt zur Reparatur an den Reparaturservice von Festo schicken.
11 Entsorgung
UMWELT!
Verpackung und Produkt gemäß den geltenden Bestimmungen der umweltge-
rechten Wiederverwertung zuführen www.festo.com/sp.è
