3 Pin

FemaleMale

Pin 1 = Brown

Pin 3 = Blue

Pin 4 = Black

SDBF-FDS-1L-PU-... ELECTRONIC SWITCH

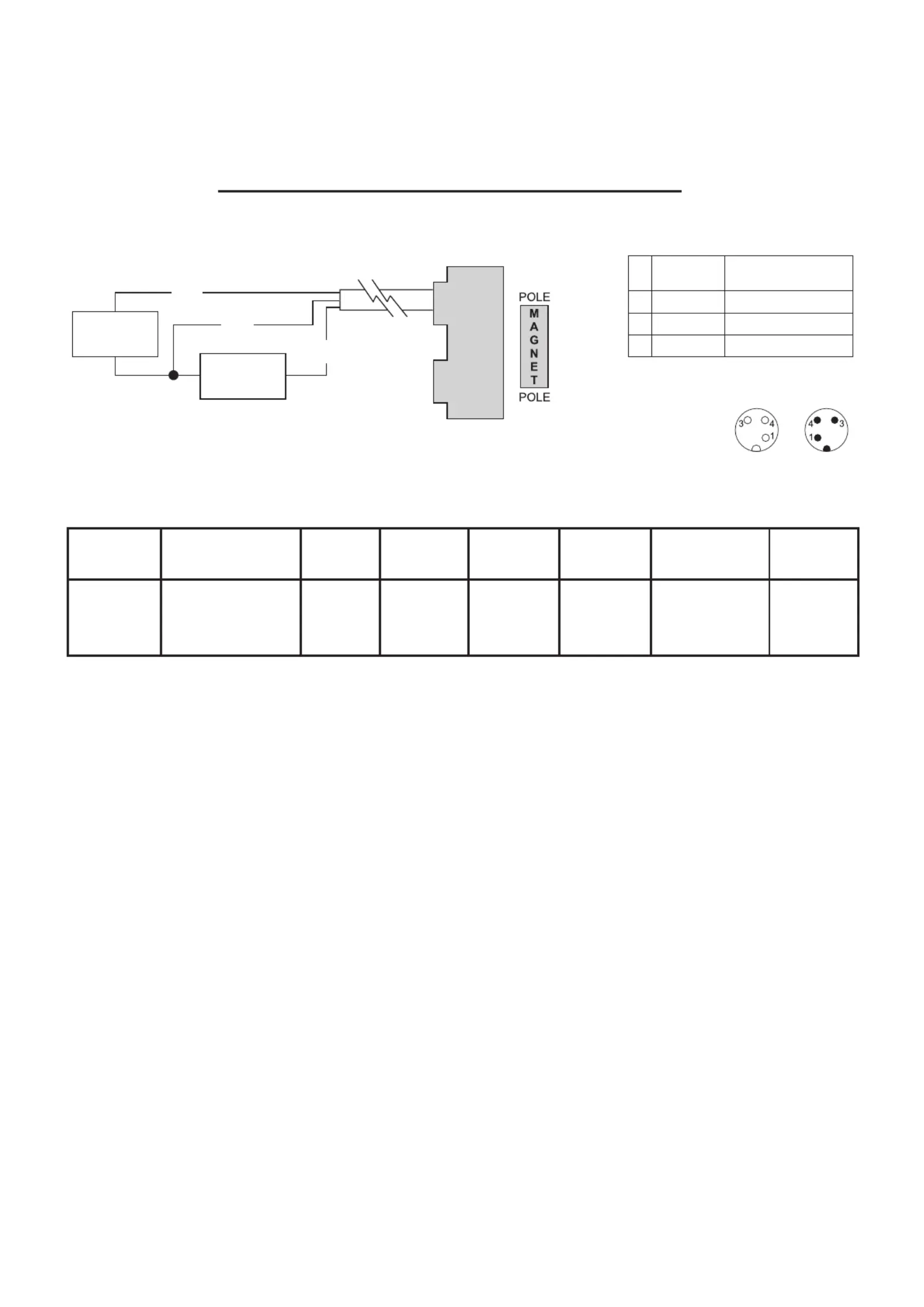

Wiring Diagram

A56-1705 Rev.00

SUPPLY

6-24 VDC

LOAD

Power Supply Polarity MUST be observed for proper operation.

-

+

C

A

B

Switch

Type

DescriptionFunction

Switching

Voltage

Switching

Current

Switching

Power

Switching

Speed

Voltage

Drop

-PU-...-LE

-PU-...-M12

Electronic for Reed

Magnet, LED &

Sourcing, 3 Wire

Normally

Open

PNP

6 - 24

VDC

1 Amps

Max.

24 Watts

Max.

1.5 µs operate

0.5 µs release

0.5 Volts

Festo SE & Co. KG

Postfach

D-73726 Esslingen

+49 (0)711 347 0

www.festo.com

Gauss Rating: 85 - Minimum Gauss rating required for proper operation as measured on sensor surface.

9' Wired

Style

12mm Male Quick

Connector Style

AREDPin 1 (BRN)

BBLKPin 3 (BLU)

CWHTPin 4 (BLK)

8167317

2021-12

[8167318]
