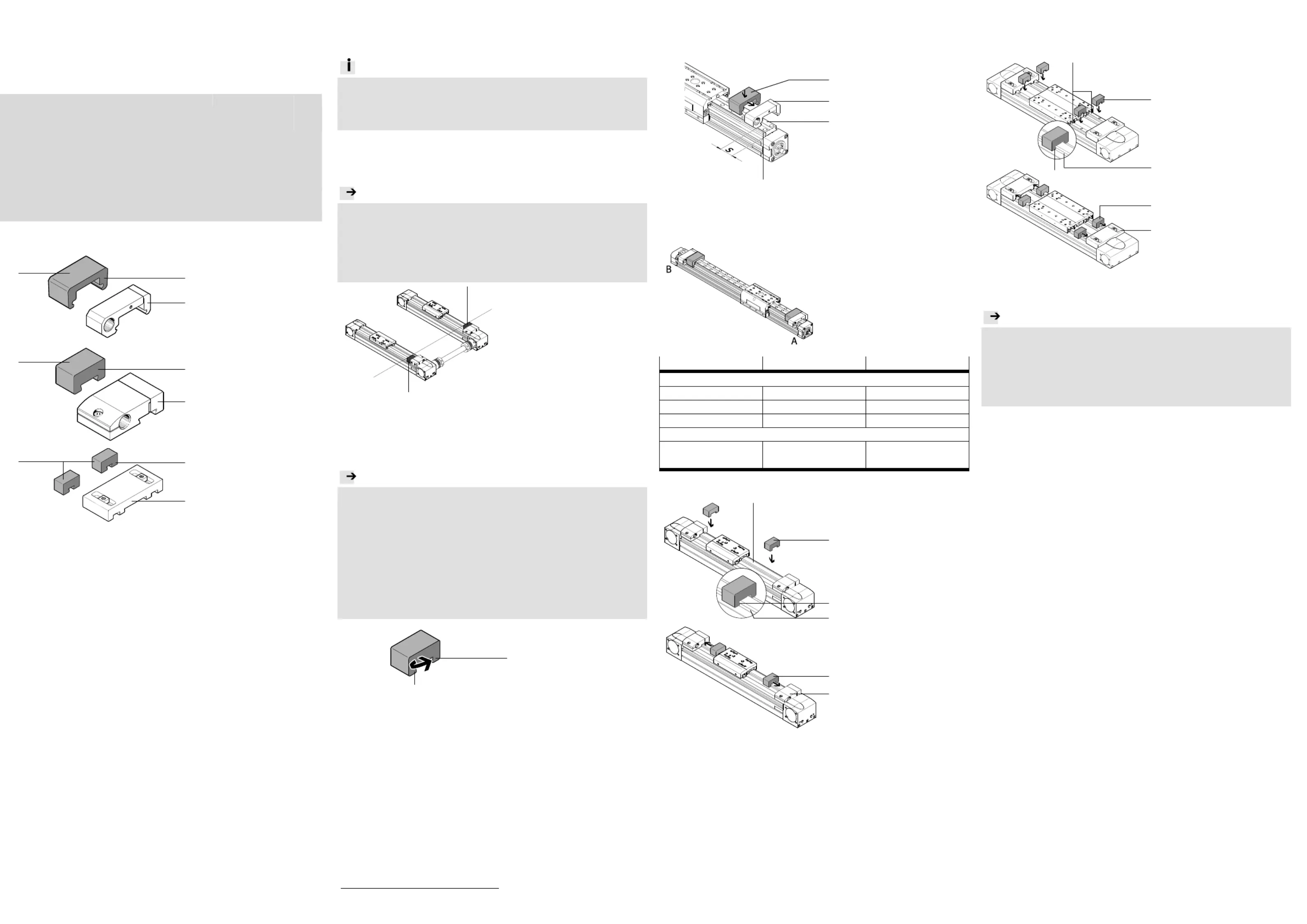

Montageanleitung (Original: de)

748153 / 2012-01b

†‡

Notpuffer

NPE-...

Festo SE & Co. KG

Postfach

D-73726 Esslingen

++49/(0)711/347-0

www.festo.com

1.Teileliste

12296_12

Bei Achse DGE-...--GK/ KF

FDG-...:

1Notpuffer (1x)

NPE-/-25/-32/-40/- 1863

4Abdeckfolie (1x)

5Stoßdämpferhalter (1x)

KYP- ...

12296_1

Bei Achse EGC-...-KF/EGC--...FA

2Notpuffer (1x)

NPE-50/-80/-120/-1 85

4Abdeckfolie (1x)

6Stoßdämpferhalter (1x)

KYE- ...

12296_13

Bei Achse EGC--... HD

3Notpuffer (2x)

NPE-125/-160/- 220

4Abdeckfolie (2x)

7Halter (1x)

EAYH---N L2...

Bestimmungsgemäß dienen die Notpuffer zur Verhinderung von 1… 3

Sachschaden infolge fehlerhafter Inbetriebnahme oder Programmierfehlern.

Sie dienen nicht als ständiges Dämpfungselement.

2.Allgemeine Hinweise

2a.Arbeitshub

Info

Zur Befestigung der Notpuffer 13… :

Beachten Sie die mitgelieferten Montageanleitungen der Halter 5… 7.

Der nachträgliche Einbau von Notpuffern reduziert den Arbeitshub. 1… 3

Prüfen Sie, ob der verbleibende Arbeitshub für Ihre Anwendung ausreicht.

Arbeitshub = Nutzhub minus Notpuffer

2b.Gekoppelte Achsen

Hinweis

Bei Betrieb zweier gekoppelter Achsen:

Nur gleichmäßiges Anschlagen auf beiden Seiten bewirkt Belastungen ohne

Verwindung.

Stellen Sie sicher, dass Dämpfungselemente der gleichen Art

(Notpuffer oder Stoßdämpfer) an der gleichen Position auf Füh-1… 3

rungs- d Antriebsachsen angebracht werden. un

12296_8

3.Vorbereitung zur Montage

Entfetten Sie die vorgesehene Fläche der Halter zum Ankleben des 5… 7

Notpuffers mit einem milden Reinigungsmittel (z. B. Wasch-1… 3

benzin).

Hinweis

Die Abdeckfolie ist funktionsbedingt silikonbeschichtet und somit 4

LABS

1)

-haltig.

Die Silikone liegen in gebundener Form vor und werden durch das Berühren

der Abdeckfolie in der Regel nicht übertragen. Durch den Kontakt mit Lö-

sungsmitteln werden die Silikone herausgelöst.

Beachten Sie beim Abziehen der Abdeckfolie folgendes: 4

–jeglichen Kontakt der Abdeckfolie mit Lösungsmitteln vermeiden.4

–Abdeckfolie sofort aus dem kritischen Bereich entfernen. 4

Bei Einhaltung dieser Vorsichtsmaßnahmen ist der Notpuffer 1… 3 in mon-

tiertem Zustand LABS

1)

-frei.

12296_2

Ziehen Sie die Abdeck-

folie ab. 4

Montieren Sie den Halter 5… 7 gemäß mitgelieferter Montageanleitung.

1)

LABS = Lackbenetzungsstörende Substanzen

4.Montage

4a.Bei DGE---GK / FDG-...KF...

12296_6

Positionieren Sie den Stoß-

dämpferhalter je nach 5

Achsentyp mit Abstand s

(Tabelle). 

Drücken Sie die Notpuf-

fer auf die Füh-1

rungsschiene (B) bis die Na-

sen (A) in die Profilrillen (C)

einschnappen.

Drücken Sie die Notpuf-

fer mit der Klebefläche 1

gegen die Stoßdämpferhal-

ter . 5

12296_7

Definition:

A = Motor-Seite

B = Abschlussseite

Achsentyp

Befestigungsseite

Abstand s

Antriebsachse

DGE--...--- 18SPKFGK

A

≥ 7 mm

DGE--...--- 18SPKFGK

B

≥ 0 mm

DGE-...- KF

A + B

≥ 0 mm

Führungsachse

FDG-...

−

auf gleicher Höhe wie bei

der Antriebsachse

4b.Bei EGC--KF/EGC--......FA

12296_3

Drücken Sie die Notf-pu

fer auf die Führungs-2

schiene (B), bis die Na-

sen (A) in die Profilrillen (C)

einschnappen.

12296_4

Drücken Sie die Notpuf-

fer mit der Klebefläche 2

gegen die Stoßdämpferhal-

ter . 5

4c.Bei EGC--- / - HD...TBBS

12296_ 10

Drücken Sie die Notpuf-

fer auf die Führungs-3

schienen (B), bis die Na-

sen (A) in die Profilrillen (C)

einschnappen.

12296_ 11

Drücken Sie die Notpuf-

fer mit der Klebefläche3

gegen die Halter . 7

5.Lagerung und Transport

Hinweis

Lagern Sie den Notpuffer unter folgenden Bedingungen: 1… 3

–Raumtemperatur (18 25°C) …

–Luftfeuchtigkeit normal (40 … 60%)

–In einem luftdurchlässigen Behälter, ohne Weichmacher (keine Beutel oder

Tüten).

–Geschützt vor starker Lichteinstrahlung.

B

C

2

A

4

1

B

C

3

A

7

3

1

4

5

4

6

2

1

5

4

7

3

B

3

A

C

13 …

13…
