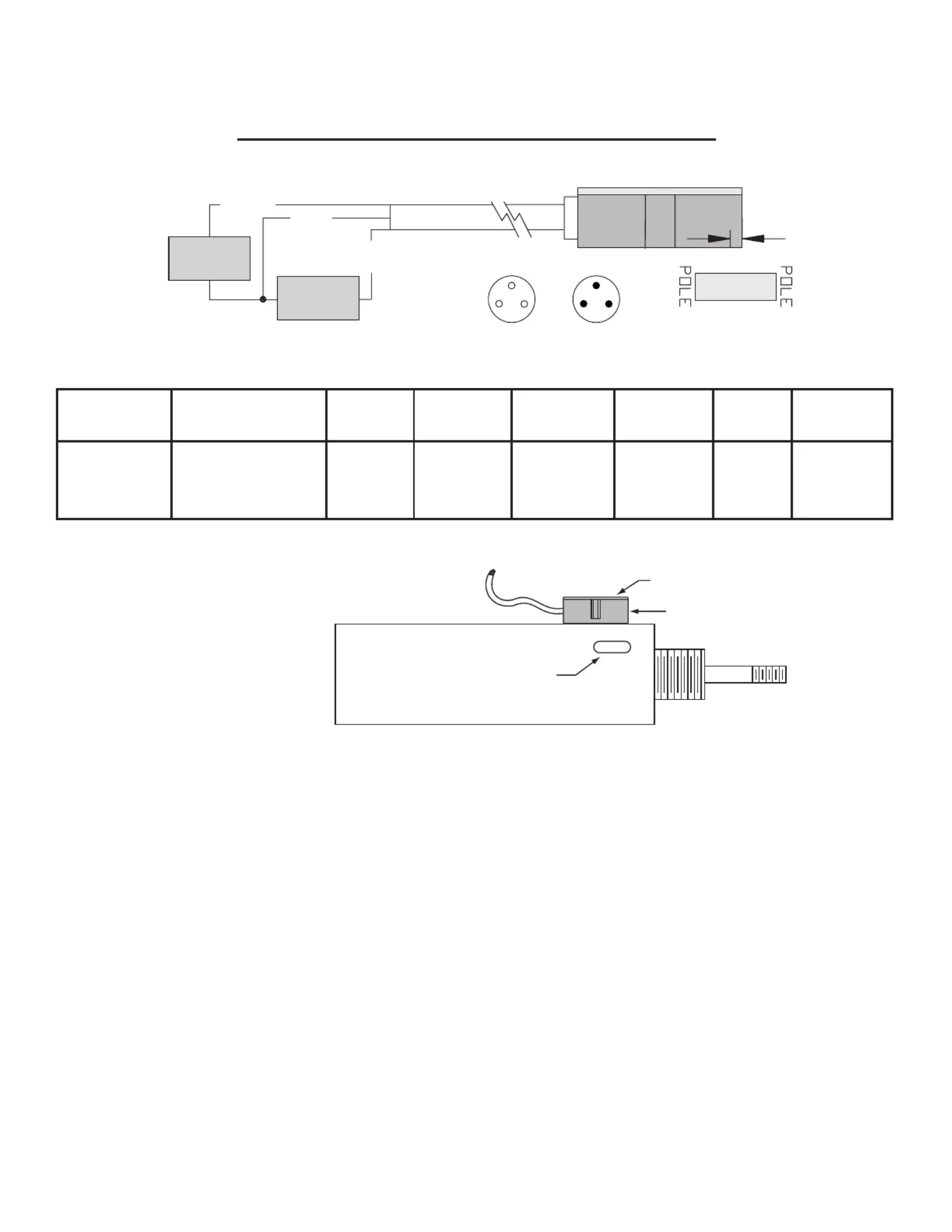

SDBF-FCS-1L-NU-... ELECTRONIC SWITCH

Wiring Diagram

**Minimum Gauss rating required for proper operation; as measured on sensor surface

*Size of sensing area depends upon size and strength of magnet and thickness of cylinder wall

*Sensing Surface Area

Transparent Top

Metal Housing

A56-1687 Rev.01

-Warning-

Do not exceed 24 VDC.

Permanent damage to

sensor may occur.

SUPPLY

6-24 VDC

LOAD

MAGNET

Power Supply Polarity MUST be observed for proper operation.

+

-

POLAR

ORIENTATION

same as reed magnet

Female

Connector

4

1

3

4

1 3

Male

Connector

BLK =

PIN 4

BLU =

PIN 3

BRN =

PIN 1

Switch

Type

Description Function

Switching

Voltage

Switching

Current

Switching

Power

Voltage

Drop

Magnetic**

Sensitivity

-NU-...-LE

-NU-...-M8

Electronic for Reed

Magnet, Red LED

& Sinking

Normally

Open

NPN

6 - 24

VDC

0.5 Amps

Max.

12 watts

Max.

1.0 Volts 40 Ga.

0.10" to center

of sensing area

8135636

2020-05

Festo SE & Co. KG

Postfach

D-73726 Esslingen

+49 (0)711 347 0

www.festo.com
