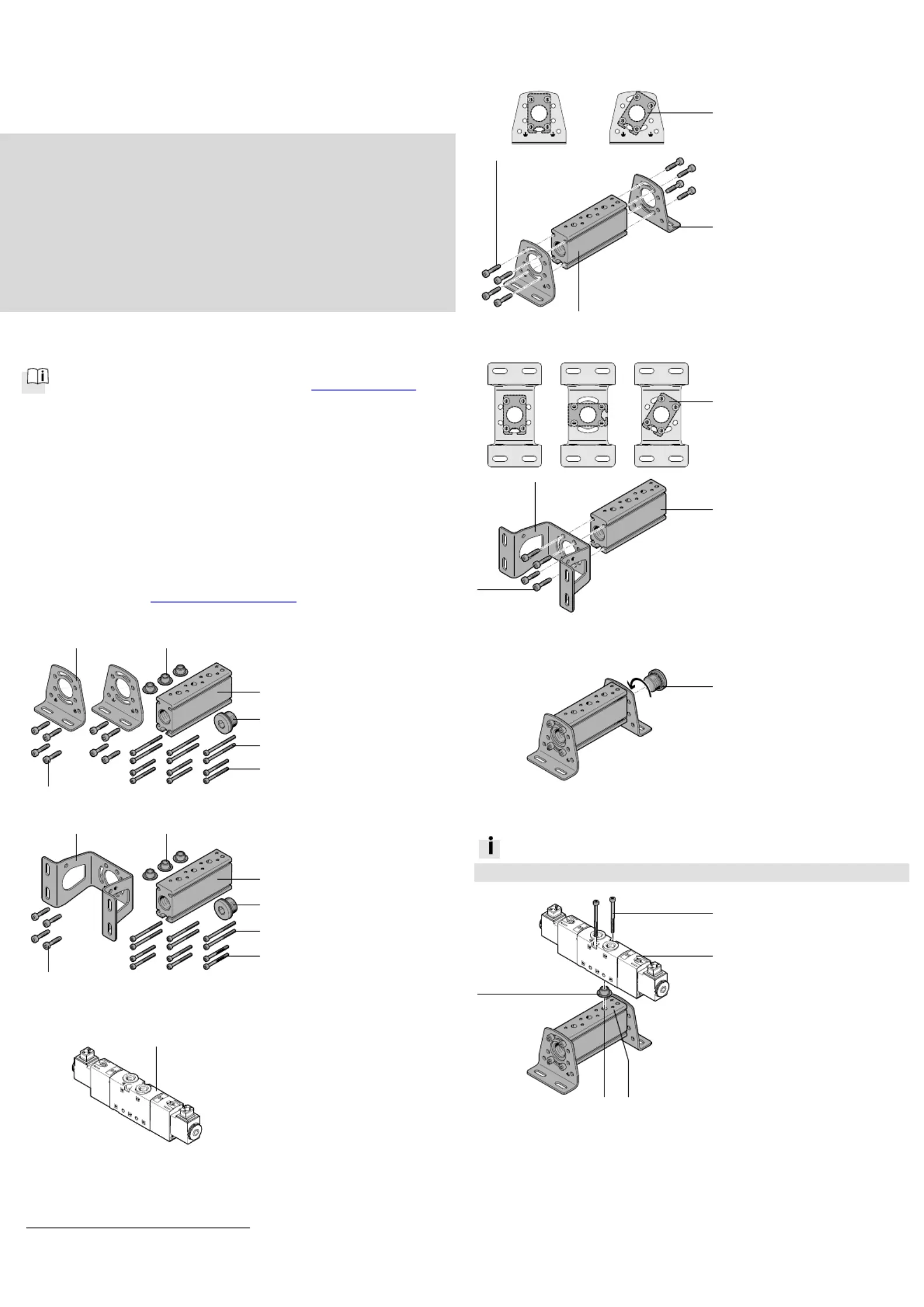

Montageanleitung (Originalbetriebsanleitung)
8067341
1701c
[8067342]
†‡
P-Anschlussleiste
VABM-B10-20-...-P53
Festo SE & Co. KG
Ruiter Straße 82
73734 Esslingen
Deutschland
+49 711 347-0
www.festo.com
1. Mitgeltende Dokumente
Alle verfü
gbaren Dokumente zum Produkt www.
festo.com/pk
2. Sicherheit
Druckluft vor Montagearbeiten
abschalten.
Anziehdrehmomente einhalten.
3. Bestimmungsgemäße Verwendung
Pneumatische Verkettung der Ventile.
4. We
iterführende Informationen
Zubehör der VABM www.f
esto.com/catalogue
5. L
i
eferumfang
20260d_1
VABM-B10-20-...-P53
1 P-Anschlussleiste
2 Blindstopfen B-3/8
3 Schraube M3x40
1)2)
4 Schraube M3x30
1)2)
5 Schraube M4
(gewindeformend)
6 Haltewinkel
7 Dichtung
1)
(1x)
(1x)
(nx)
(nx)
(8x)
(2x)
(nx)
20260d_2
VABM-B10-20-...-P53-E
1 P-Anschlussleiste
2 Blindstopfen B-3/8
3 Schraube M3x40
1)2)
4 Schraube M3x30
1)2)
5 Schraube M4
(gewindeformend)
6 Haltewinkel
7 Dichtung
1)
(1x)
(1x)
(nx)
(nx)
(4x)
(1x)
(nx)
6. Nicht im Lieferumfang
20260d_3
8 Magnetventil
VUVS-... oder
Pneumatikventil
VUWS-...
1)
(nx)
1)
Die Anzahl der Schrauben 3 4/ , Dichtungen 7 und Ventile 8 ist von den verfügbaren
Ventilplätzen abhängig.
2)
Anzahl = 2 x verfügbare Ventilplätze
7. Montage Haltewinkel 6
6
6
66
7a. VABM-B10-20-...-P53
20260d_4
Ausrichtung der P-An-
schlussleiste 1 definieren.
20260d_7
Beide Haltewinkel 6 auf
der P-Anschlussleiste 1
platzieren.
Alle Schrauben 5 festdre-
hen. Bei erneutem Eindre-
hen bereits vorhandene
Gewindegänge verwenden.
7b. VABM-B10-20-...-P53-E
20260d_5
Ausrichtung der P-An-
schlussleiste 1 definieren.
20260d_8
Den Haltewinkel 6 auf der
P-Anschlussleiste 1 plat-
zieren.
Alle Schrauben 5 festdre-
hen. Bei erneutem Eindre-
hen bereits vorhandene
Gewindegänge verwenden.
8. Montage Blindstopfen 2
2
2
22
2026
0d_6
Den Blindstopfen 2 bei Be-
darf an gewünschter Stelle
eindrehen.
9. Montage Ventil 8
8
8
88
Info
Schrauben 4 sind nur bei Magnetventilen 8 VUVS-LK…-S montierbar.
20260d_9
/Schrauben 3 4 in die
Bohrungen des Ventils 8
schieben.
Nur Schrauben 3 sind
verliergesichert.
Dichtung 7 in Kanal 1 des
Ventils 8 schieben. Dre-
hende Bewegung während
der Montage erforderlich.
Kanal 1 des Ventils 8 auf
die Öffnung (A) platzieren.
Ventil 8 an den Gewin-
den (B) positionieren.
Schrauben 3 4/ festdre-
hen.
1
1
2
2
5
5
7
7
6
6
8
3 Nm _ 20 %
3 Nm _ 20 %
1,4 Nm _ 20 %
3
/
4
6
5
1
1
5
6
8
7
A B
1
1
2
8,5 Nm
_ 15 %
3
4
3
4
