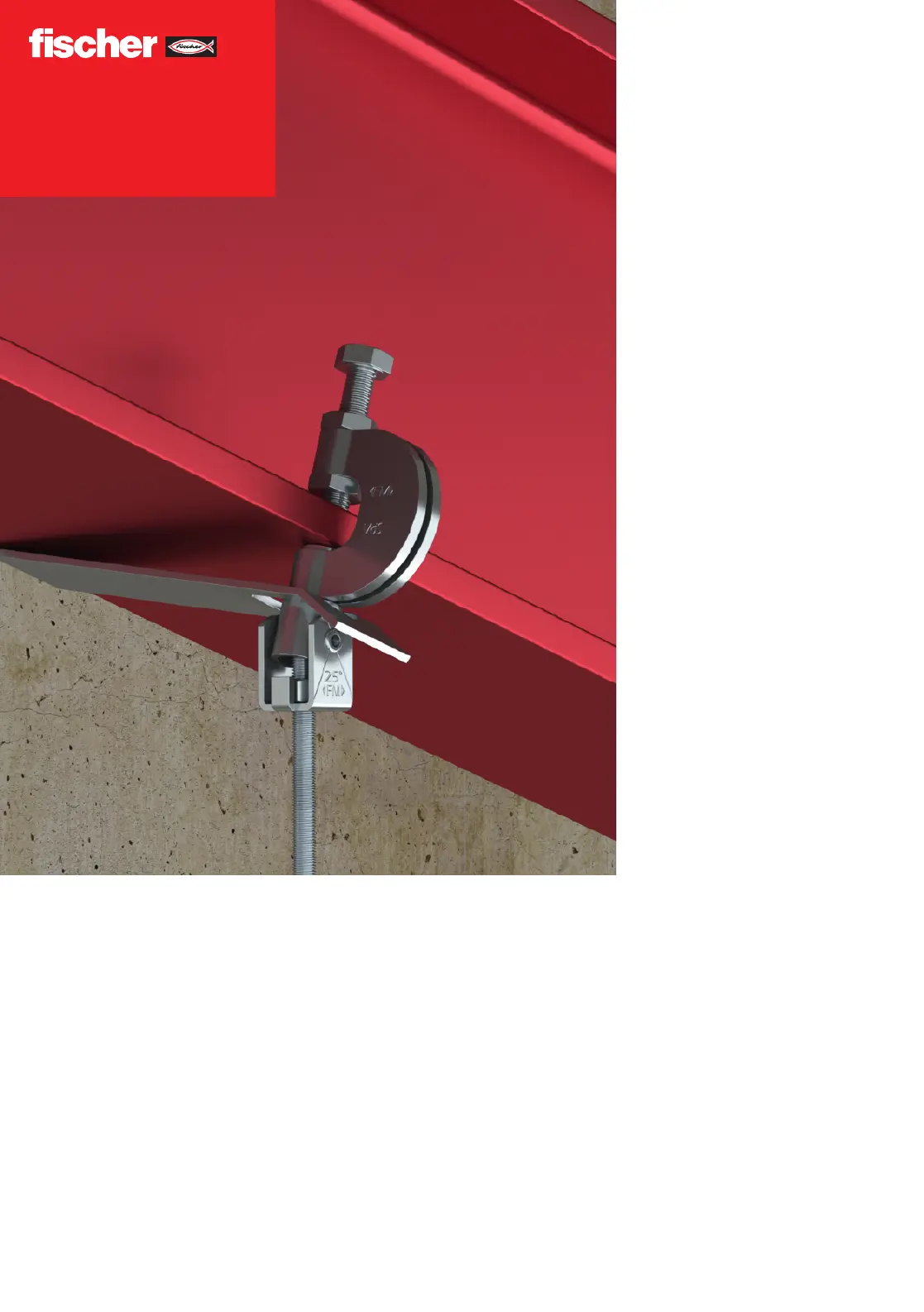

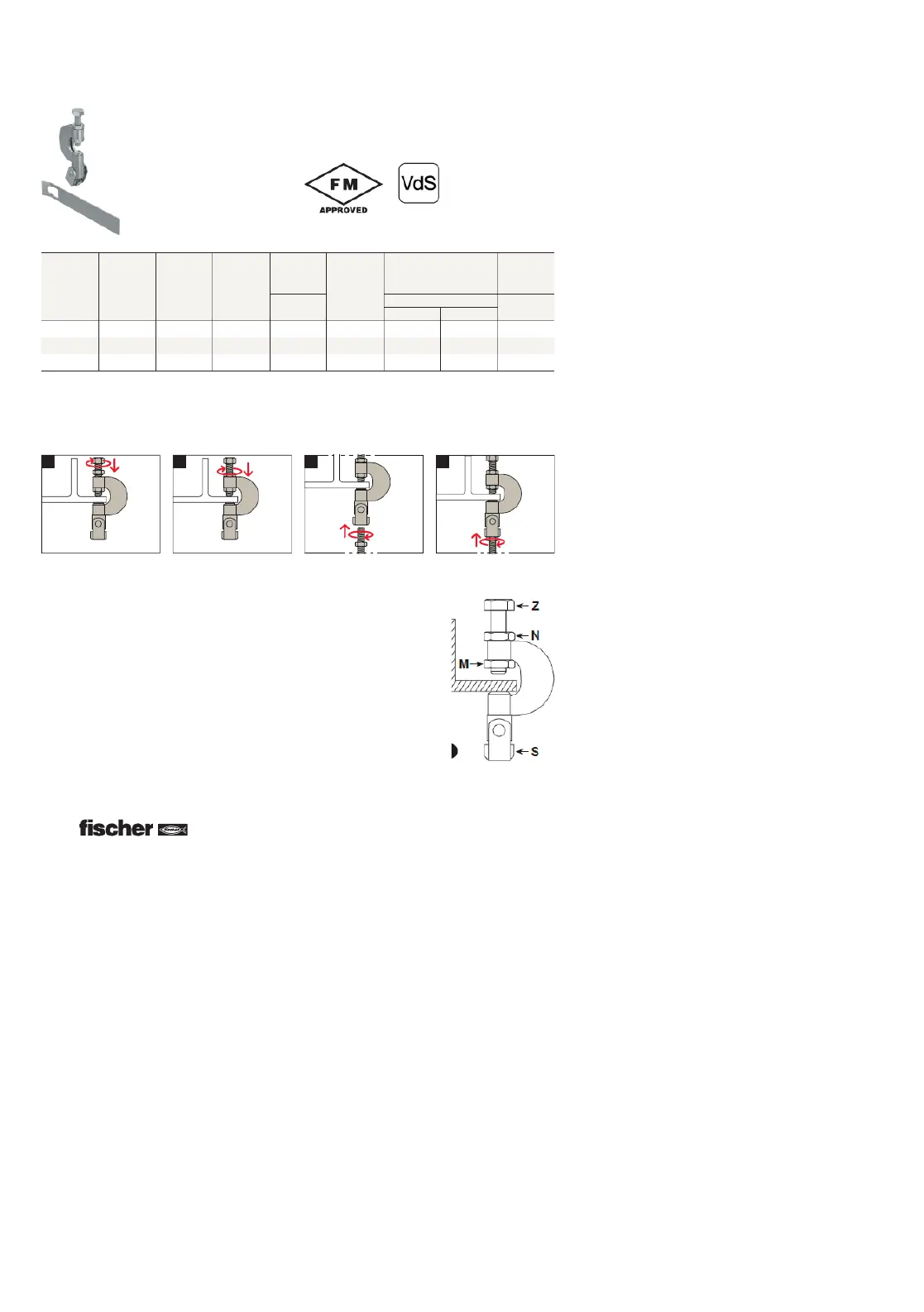

TKLG Installation
Approvals
Zulassungen
Item No.
Artikel-
nummer
Item
Bezeichnung
VdS
approved
VdS
Zugelassen
FM
approved
FM
Zugelassen
Clamping
range [D]
Klemm-
bereich [D]
Thread [A]
Gewinde [A]
Max. recom. Static load
Max. zulässige statische Last
Tightening
torque
Anzugsdreh-
moment
[mm]
[kN]
[Nm]
0-25° 25-45°
570846 TKLG M8 3 - 17● – M8 2.50 1.50 18
570 847 TKLG M10 3 - 17● ● M10 182. 50 1.50
573820 SS-TK LG ● – – – – – –
1. Locate the TKLG beam clamp
onto flange.
2. Ensuring lug on locknut (M)
locates into main body, tighten
down setscrew (Z) and then tighten
upper locknut (N).
3. Install threaded rod by screwing
into nut located in nut basket (S).
Ensure full thread capture.
4. Secure threaded rod in nut
basket (S) by adding a locknut and
tighten the locknut towards the nut
basket (S)
1 2 3 4
Installation instruction
Montageanleitung
1. Setzen Sie die TKLG Trägerklammer
auf den Flansch.
2. Stellen Sie sicher, dass die Nase an der
Kontermutter (M) im Hauptkörper sitzt, ziehen
Sie die Stellschraube (Z) fest und ziehen Sie
dann die obere Kontermutter (N) fest.
3. Installieren Sie die Gewindestange, indem Sie
sie in die Mutter im Mutternkorb (S) schrauben.
Stellen Sie sicher, dass das Gewinde vollständig
erfasst wird.
4. Sichern Sie die Gewindestange im
Mutternkorb (S), indem Sie eine Kontermutter
hinzufügen und die Kontermutter in Richtung
des Mutternkorbs (S) festziehen.
G 423024
fischer stand
s for
Fixing Systems
fischertechnik
Consulting
Electronic Solutions
fischerwerke GmbH & Co. KG
Klaus-Fischer-Straße 1 · 72178 Waldachtal
Germany
P +49 7443 12 - 0
www.fischer-international.com · info@fischer.de
00211614 (0) · 06/2024 · hös · Printed in Germany
We cannot be responsible for any errors, and we reserve the right to make technical and range modifications without notice.
