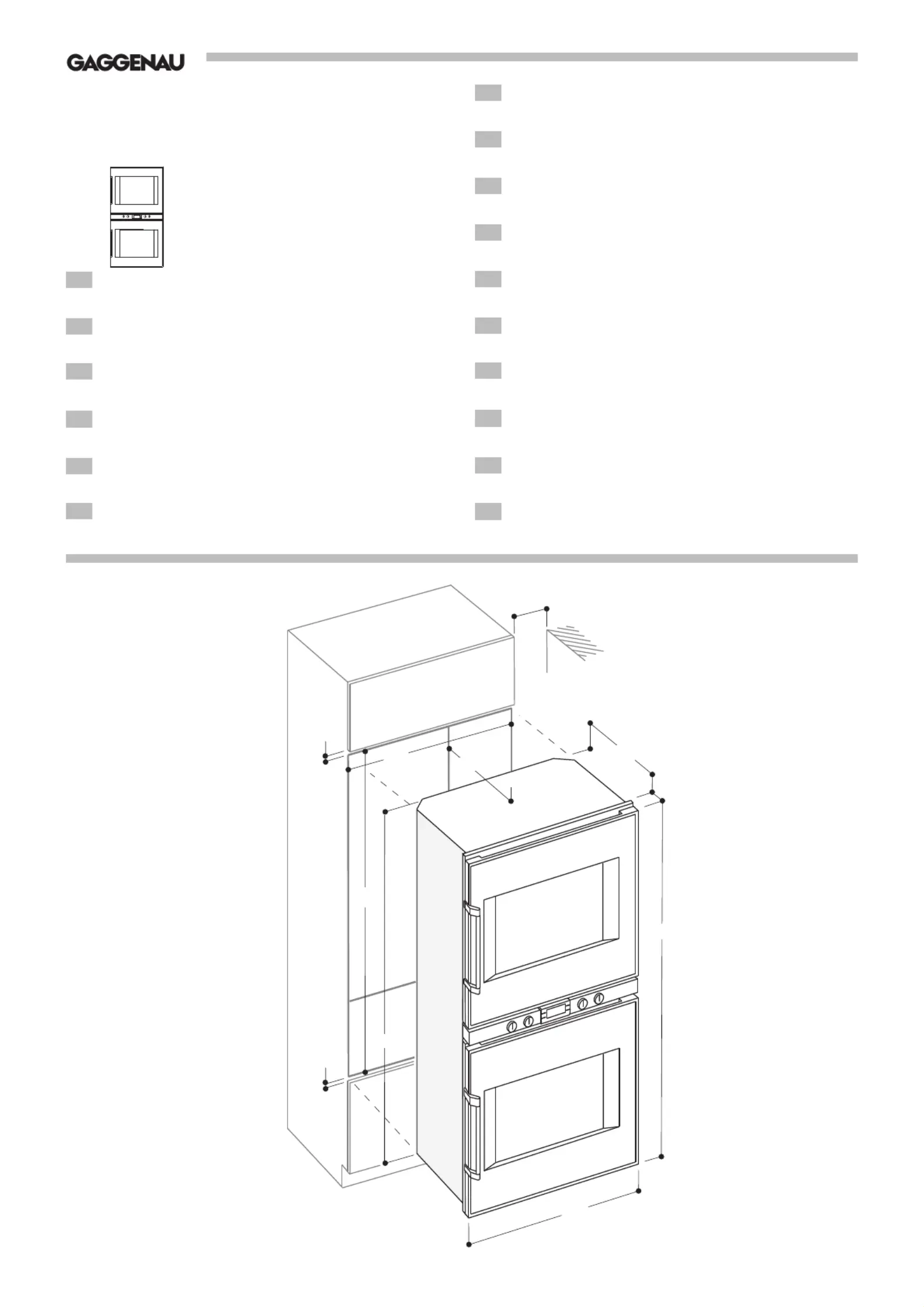

Seite 1/16
1
Montageanleitung
bitte aufbewahren
Installation Instructions
please keep
Notice de montage
à garder soigneusement
Installatievoorschrift
goed bewaren
Istruzione per l’installazione
si prega di conservare
Instrucciones de Montaje
por favor, guardar
724
752
47
min. 550
1428
547
1425
1421
min. 200
8
5
de
en
fr
nl
it
pt
es
da
Instruções de montagem
por favor, guardar
Montagevejledning
bedes opbevaret
Monteringsanvisning
spara anvisningen
Monteringsanvisning
må oppbevares
Asennusohjeet
säilytä ohjeet
Instrukcja montażu
proszę zachować
Montážní návod
prosím uschovejte
Οδηγίες εγκατάστασης
παρακαλώ φυλάξτε
Montaj Talimatları
Lütfen saklayınız
Инструкция по монтажу
просим хранить
sv
no
fi
pl
cs
el
tr
ru
1
BX 280/281
$Wichtige Hinweise
Nur bei fachgerechtem Einbau entsprechend dieser
Montageanleitung ist die Sicherheit beim Gebrauch
garantiert. Der Berührungsschutz muss durch den
Einbau gewährleistet sein.
Für Schäden aufgrund von unsach gemäßem Einbau
haftet der einbauende Monteur.
Nur ein autorisierter Fachmann darf das Gerät
anschließen. Es gelten die Vorschriften des regionalen
Elektrizitäts-Versorgungsunternehmens sowie der
Bauverordnung.
Gerät vor dem Einbau auf Transportschäden
überprüfen.
Bei allen Montagearbeiten muss das Gerät
spannungslos sein.
Möbel vorbereiten – Bild 1
Wichtig: Gewicht des Doppelbackofens beachten
(ca. 150 kg mit Zubehör). Der Stützboden des
Einbauschrankes muss ausreichend stabil sein.
Einbaumöbel müssen bis 90 °C temperatur beständig
sein, angrenzende Möbelfronten bis 70 °C.
Alle Ausschnittarbeiten am Möbel vor dem Einsetzen
des Gerätes durch führen. Späne entfernen, die
Funktion von elektrischen Bauteilen kann beeinträchtigt
werden.
Nicht befestigte Möbel mit einem handelsüblichen
Winkel an der Wand befestigen.
Gerät nur so hoch einbauen, dass Backbleche
problemlos entnommen werden können.
Elektrischer Anschluss
Die Angaben auf dem Typenschild zu Spannung und
Gesamtleistung beachten.
Wichtig: Nur nach Anschlussbild anschließen. Bei
Bedarf beiliegende Kupferbrücken montieren.
Netzanschlussleitung: Typ H05 VV-F oder höher wertig.
Die gelb-grüne Ader für den Schutzleiter anschluss
muss geräteseitig 10 mm länger sein als die anderen
Adern.
Die Rückseite des Backofens besitzt abgeschrägte
Ecken. Bei Einbautiefe 550 mm muss das
Anschlusskabel hinten rechts im Einbauschrank nach
unten geführt werden. Die Anschlussdose muss
außerhalb der Einbaunische geplant werden.
Die Anschlussleitung beim Einbau nicht ein klemmen
und nicht über scharfe Kanten führen.
Das Gerät entspricht der Schutzklasse I und darf nur
mit Schutzleiter-Anschluss betrieben werden.
Die Absicherung über B- oder C-Automaten ist
erforderlich.
In der Installation muss ein allpoliger Trennschalter mit
mindestens 3 mm Kontaktabstand vorhanden sein.
de
94
2
min. 5
min.90°
3
2
Für Österreich:
Im Fehlerfall kann ein Gleichstromanteil von größer als
5 mA bzw. 20% des Gesamtfehlerstromes auftreten.
Fehlerstromschutzschalter älterer Bauart müssen
durch einen Typ neuerer Bauart ausgetauscht werden.
Eckeinbau – Bild 2
Frontüberstand inklusive Türgriff für die Öffnung von
seitlichen Schubladen beachten:
Abstand Möbelwange – Türfrontfläche: 47 mm.
Abstand Möbelwange – Türgriffaussenkante: 94 mm
Bei Planung einer Ecklösung Türöffnungswinkel mind.
90° beachten.
Einbau – Bild 3
Wichtig: Gewicht des Doppelbackofens beachten
(ca. 150 kg mit Zubehör). Gerät nur aufrecht
transportieren.
Wichtig: Gerät nicht an Tür, Türgriff oder unterer
Luftleiste anheben. Gerät an den seitlichen
Montagegriffen anheben.
Gerät in das Einbaumöbel einschieben. Gerät mittig
und waagrecht ausrichten.
Zwischen Gerät und angrenzenden Möbelfronten einen
Spalt von mindestens 5 mm belassen.
Gerät mit beiliegenden Schrauben befestigen.
Kombination mit Wärmeschublade
WS 2..
Wichtig: Gewicht des Doppelbackofens beachten
(ca. 150 kg mit Zubehör). Über der
Wärmeschublade muss ein ausreichend stabiler
Zwischenboden montiert werden.
$Important Notes
The appliance is only guaranteed safe to use if installed
by a specialist in accordance with these installation
instructions. Shock protection must be guaranteed by
the installation.
The installer is liable for any damage resulting from
incorrect installation.
The appliance may only be connected by a licensed
specialist. The local electricity supplier’s regulations
and construction regulations apply.
Check the appliance for any transport damage.
The appliance must be disconnected from the
electricity before any installation work takes place.
Preparing the Cabinet – Figure 1
Important: Pay attention to the weight of the
double oven (approx. 150 kg with accessories).
The support floor of the cabinet must be able to
withstand this weight.
Fitted units must be heat-resistant up to 90 °C,
adjacent unit fronts up to at least 70 °C.
Cut out the units before fitting the hob. Remove
shavings as they can affect the function of electrical
components.
Secure furniture which is not fitted to the wall using a
standard fixture.
Install the appliance low enough to allow baking trays
to be easily removed.
Electrical Connection
Observe rating plate data for voltage and total rating.
Important: Only connect in accordance with the
connection diagram. Fit the enclosed copper bridges
as required.
Mains connection lead: Type H05 VV-F or higher. The
yellow-green lead for the earth connection must be 10
mm longer on the appliance side than the other leads.
The rear of oven has tapered edges. When cabinet
depth is 550 mm, the connection lead must be guided
down the rear right side of the cabinet to the connector
box. Position connector box beneath the cabinet
recess.
Do not trap the connection lead during installation and
do not guide it over sharp edges.
The appliance corresponds to safety class I and may
only be used in conjunction with a safety earth terminal.
Fuse protection using B or C circuit breakers is
required.
An all pin isolating switch with a contact gap of at least
3 mm must be installed.
Corner installation – Figure 2
Observe space requirements of door and door handle
when planning drawers beside the appliance:
measurement cabinet edge – door panel: 47 mm.
measurement cabinet edge – door handle edge: 94 mm
Observe a minimum opening angle of 90° for corner
installation.
Installation – Figure 3
Important: Pay attention to the weight of the
double oven (approx. 150 kg with accessories).
Transport the appliance in an upright position.
Important: Do not lift the appliance by the door, door
handle or lower air vent. Lift the appliance by the
installation handles on both sides.
Insert the appliance in the cabinet and align it centrally
and horizontally.
3
en
