SINEAX TV804 DEUTSCH 2/2

SINEAX TV804

STROM-TRENNVERSTÄRKER

MIT GALVANISCHER TRENNUNG

163 05610.14

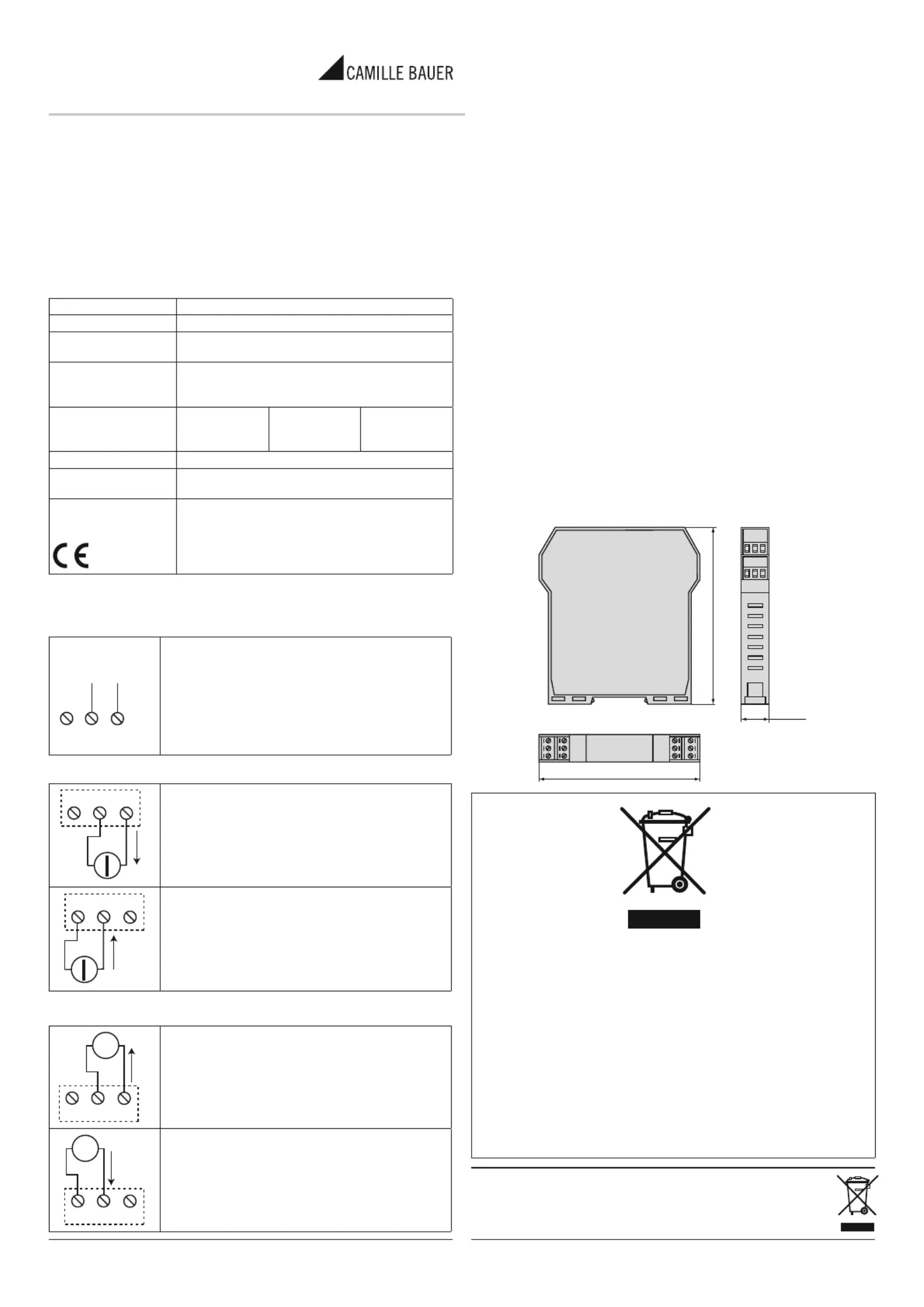

SINEAX TV804 DEUTSCH 1/2

Allgemeine Eigenschaften

• Eingangssignal 0…20 mA oder 4…20 mA

• Sensorversorgung in 2-Draht-Technik: 20 V DC stabilisiert, 20 mA max.,

kurzschlussfest.

• Messung und Übertragung an einen galvanisch getrennten Stromausgang

0…20 mA oder 4…20 mA.

• Anzeige der Spannungsversorgung über Front-LED.

• Galvanische 3-Wege-Trennung: 1500 V AC.

Technische Daten

Spannungsversorgung9…40 V DC, 19…28 V AC, 50…60 Hz, max. 2,5 W

EingangStrom: 0…20 mA oder 4…20 mA, Eingangsimpedanz 20 Ω

Ausgang

Strom: 0…20 mA oder 4…20 mA,

max. Lastwiderstand 600 Ω

Umgebungsbedingungen

Temperatur: 0…50 °C, Luftfeuchtigkeit min. 30%, max. 90%

bei 40 °C nicht kondensierend (siehe auch unter Kapitel

“Installation”)

Fehler bezogen auf

Messbereich des Eingangs

Kalibrierfehler

0,5%

Temperatur-

koeffi zient

0.02% / °C

Linearitätsfehler

0,05%

EingangsschutzStrom 100 mA, ständig anliegend

Ausgangsschutz /

Versorgung

Schutz gegen Überspannungsimpulse 400 W/ms

Das Instrument entspricht

folgenden Standards:

EN 50081-2 (Elektromagnetische Verträglichkeit, industrielle

Umgebung)

EN 50082-2 (Elektromagnetische Immunität, industrielle

Umgebung)

Elektrischer Anschluss

Spannungsversorgung

9 - 40 VDC

19 - 28 VAC

23

Die Spannungsversorgung muss in einem Bereich von

9 bis 40 V DC liegen (Polarität gleichgültig), von 19 bis

28 V AC; siehe auch Abschnitt “Installation”.

Die oberen Grenzen dürfen nicht überschritten

werden. Eine Überschreitung kann zu Beschädi-

gungen des Moduls führen.

Es ist erforderlich, die Spannungsversorgung mit einer

korrekt dimensionierten Sicherung zu schützen.

Eingang

mA

7

+

89

–

Aktiver Eingang

Diese Anbindung wird bei 2-Draht-Sensoren verwen-

det.

Der Sensor wird direkt vom Modul mit einer 20 V DC,

20 mA max. Sensorversorgung gespeist. Die Versor-

gung oder der Eingang sind kurzschlussfest.

mA

7

+

89

–

Passiver Eingang

Diese Anbindung erfolgt, wenn der Sensor über eine

externe Sensorversorgung gespeist wird (Schleifen-

versorgung von extern).

Ausgang

mA

4

+

56

–

Aktiver Ausgang

Verwendung, wenn die Ausgangsschleife direkt vom

Modul gespeist wird.

Die Stromschleifenversorgung vom Modul ist gegen

Kurzschluss geschützt. Maximaler Lastwiderstand

600 Ω.

mA

4

+

56

–

Passiver Ausgang

Anbindung, wenn die Stromschleifenversorgung von

extern erfolgt.

Installationsvorschriften

Das Modul wurde so entwickelt, dass es auf einer DIN 46277 Hutschiene in

vertikaler Position befestigt werden kann.

Um einen optimalen Betrieb und eine lange Lebensdauer sicherzustellen,

ist es erforderlich, für eine entsprechende Belüftung der einzelnen Module

zu sorgen. Vermeiden Sie die Installation von Objekten, die entsprechende

Lüftungsmöglich keiten verdecken. Vermeiden Sie das Montieren von Modu-

len oder Geräten, die starke Wärme erzeugen können; es wird empfohlen, die

Signalwandler im unteren Bereich des Schaltschranks zu montieren.

Erschwerte Betriebsbedingungen

Erschwerte Betriebsbedingungen sind:

• Hohe Spannung (> 30 V DC / > 26 V AC)

• Sensorversorgung

• Verwendung des Ausgangs mit eingeprägtem Strom

Wenn Module nebeneinander montiert werden, kann es unter folgenden Be-

dingungen erforderlich sein, einen Abstand von mindestens 5 mm zwischen

den Modulen einzuhalten:

• Die obere Betriebstemperatur ist höher als 45 °C und mindestens eine

Extrembedingung existiert.

• Die obere Betriebstemperatur ist höher als 35 °C und mindestens zwei

Extrembedingungen existieren.

Elektrischer Anschluss

Allgemeine Hinweise für die elektrische Verdrahtung

Die Verwendung von abgeschirmten Leitungen wird empfohlen. Verwenden

Sie ein Referenz-Massepotential. Es ist empfehlenswert, die Signalleitungen

nicht in der Nähe von Starkstromanlagen für z.B. Motoren, Transformatoren

usw. zu installieren.

Abmessungen

100 mm

17,5 mm

112 mm

Entsorgung von alten Elektro- und Elektronikgeräten (gültig in der Europäi-

schen Union und anderen europäischen Ländern mit separatem Sammel-

system).

Dieses Symbol auf einem Produkt oder auf der Verpackung bedeutet, dass

dieses Produkt nicht wie Hausmüll behandelt werden darf. Stattdessen soll

dieses Produkt zu dem geeigneten Entsorgungspunkt zum Recyclen von

Elektro- und Elektronikgeräten gebracht werden. Wird das Produkt korrekt

entsorgt, helfen Sie mit, negativen Umwelteinfl üssen und Gesundheits-

schäden vorzubeugen, die durch unsachgemässe Entsorgung verursacht

werden könnten. Das Recycling von Material wird unsere Naturressourcen

erhalten. Für nähere Informationen über das Recyclen dieses Produktes

kontaktieren Sie bitte Ihr lokales Bürgerbüro, Ihren Hausmüll-Abholservice

oder das Geschäft, in dem Sie dieses Produkt gekauft haben.

Tel. +41 56 618 21 11

Camille Bauer Metrawatt A

G Fax +41 56 618 21 21

Aargauerstrasse 7 info@cbma

g.com

CH-5610 Wohlen/Schweiz www.camillebauer.com
