GRAUPNER/SJ GmbH – Postfach 1242 – 73230 Kirchheim/Teck – www.graupner.de

Bedienungsanleitung

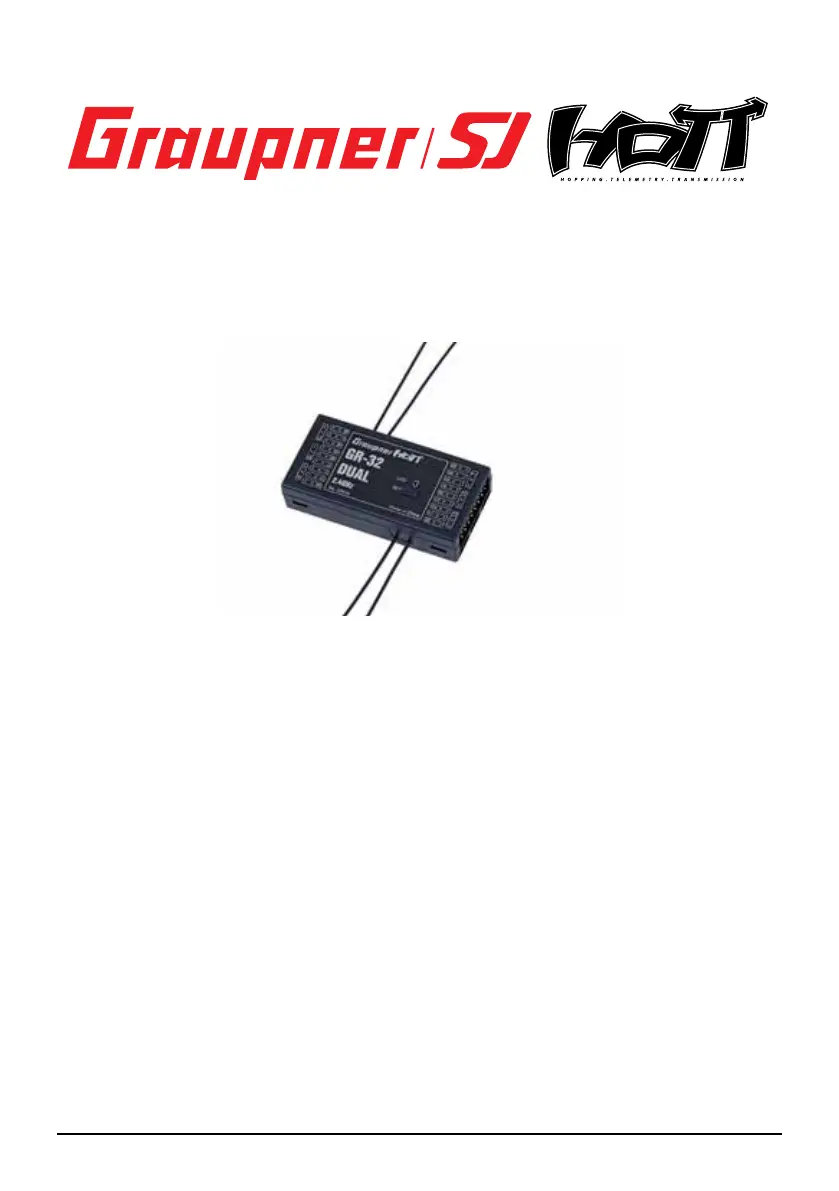

33516 Empfänger GR-32 HoTT

INHALTSVERZEICHNIS:

1. Hinweis ....................................................................................................................... 01

2. Funktionen ................................................................................................................. 01

2.1. Binding .........................................................................................................................01

2.2. Binding mehrerer Empfänger ....................................................................................... 02

2.3. Fail-Safe Funktion ........................................................................................................ 02

3. Empfänger .................................................................................................................. 02

3.1. Anschluss ....................................................................................................................02

3.2. Unterspannungswarnung .............................................................................................03

3.3. Temperaturwarnung .....................................................................................................03

4. Firmware Update ........................................................................................................ 03

4.1. Empfänger ................................................................................................................... 03

4.2. Updatevorgang ............................................................................................................03

5. Konformitätserklärung .............................................................................................. 05

6. Garantie ...................................................................................................................... 07

Manual V1.2

Revision: Oktober 2013

Vielen Dank, dass Sie sich für das Graupner HoTT 2.4 System entschieden haben. Bitte lesen Sie vorab

die gesamte Bedienungsanleitung, bevor Sie versuchen, das Graupner HoTT 2.4 System zu installieren

bzw. einzusetzen.

Der Dual- Empfänger hat zwei komplette Empfangsteile und zusätzlichem Hardware-Antennendiversity.

Zum Empfang wird daher immer auf das bessere Antennensignal geschaltet und zum Senden immer

die Antenne verwendet, die zuletzt zum Empfangen benutzt worden ist. Somit ist sichergestellt, dass

die Rückkanal-Daten über die besser positionierte Antenne gesendet werden. Ohne Zusatz-Sensorik

werden die Parameter Empfängerspannung und -Temperatur sowie Signalstärke übermittelt.

Der Empfänger hat einen Anschluss für Telemetriesensoren und einen für Summensignal Ein- oder Aus-

gang sowie 6 Batterieeingänge und sorgt damit für eine excellente Stromversorgung starker Servos.

Diese Bedienungsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise zum Betrieb

und Handling. Bewahren Sie die Bedienungsanleitung deshalb auf und geben sie bei Weitergabe des

Produkts an Dritte mit. Nichtbeachtung der Bedienungsanleitung und der Sicherheitshinweise führen

zum Erlöschen der Garantie.

Graupner/SJ arbeitet ständig an der Weiterentwicklung sämtlicher Produkte; Änderungen des Lieferum-

fangs in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.

Bitte haben Sie Verständnis dafür, dass aus Angaben und Abbildungen dieser Bedienungsanleitung

keine Ansprüche abgeleitet werden können.

Bewahren Sie deshalb diese Bedienungsanleitung zum Nachlesen auf!

1. GENERELLER HINWEIS

Achten Sie beim Einschalten oder Einstellen der Fernsteuerung unbedingt darauf, dass die Senderan-

tenne immer mindestens 15 cm von den Empfängerantennen entfernt ist! Benden Sie sich nämlich

mit der Senderantenne zu nahe an den Empfängerantennen, übersteuert der Empfänger und die grüne

LED am Empfänger beginnt zu blinken. Darauf reagiert der Sender mit einem etwa einmal pro Sekunde

ertönenden Piep sowie dem Erlöschen der roten LED. Die Fernsteuerung bendet sich infolgedessen

im Fail-Safe-Modus.

Vergrößern Sie in diesem Fall den Abstand solange, bis das akustische Warnsignal verstummt und die

rote Sender-LED sowie die grüne LED am Empfänger wieder dauerhaft leuchtet.

2. FUNKTIONEN

2.1. Binding

Um eine Verbindung zu einem bestimmten Sender aufbauen zu können, muss zunächst der Graupner-

HoTT 2.4-Empfänger mit „seinem“ Graupner-HoTT 2.4-HF-Modul (Sender) „verbunden“ werden. Die-

sen Vorgang bezeichnet man als „Binding“. Dieses „Binding“ ist allerdings nur einmal je Empfänger-/

HF-Modul-Kombination erforderlich und wurde bei den jeweils zusammen im Set gelieferten Geräten

bereits werkseitig vorgenommen, sodass Sie das nachfolgend beschriebene „Binding“ nur bei weiteren

Empfängern durchführen müssen (und kann – z. B. nach einem Senderwechsel – jederzeit wiederholt

werden). Führen Sie bei Bedarf folgende Schritte aus:

• Schalten Sie Sender und Empfänger ein.

• Drücken Sie anschließend den BIND/RANGE-Taster auf der Rückseite des Senders und halten ihn

weiterhin gedrückt, während Sie parallel dazu den SET-Taster am Empfänger drücken und halten.

Beide LEDs auf der Rückseite des Senders leuchten nun konstant und am Empfänger blinkt die rote

LED.

• Erlischt innerhalb von etwa 10 Sekunden die rot blinkende LED des Empfängers und leuchtet des-

sen grüne dauerhaft auf, wurde der Binding-Vorgang erfolgreich abgeschlossen. Sie können nun

beide Taster loslassen. Ihre Sender-/Empfängerkombination ist nun betriebsbereit.

• Blinkt dagegen die grüne LED am Empfänger länger als ca. 10 Sekunden, ist der Bindungsvorgang

fehlgeschlagen. Wiederholen Sie in diesem Fall die gesamte Prozedur.

01 Bedienungsanleitung Empfänger GR-32 Graupner HoTT 2.4

Produktspezifikationen

Marke:	Graupner
Kategorie:	ferngesteuertes Spielzeug
Modell:	GR-32
Breite:	30 mm
Gewicht:	24 g
Produkttyp:	Receiver
Produktfarbe:	Schwarz
Höhe:	14 mm
Betriebstemperatur:	-15 - 70 °C
Programmierbar:	Ja
Typ:	Radio-Controlled (RC) Model Parts
Menge pro Packung:	1 Stück(e)
Anzahl Kanäle:	16 Kanäle
Frequenzbereich:	2400 - 2483.5 MHz
Markenkompatibilität:	Graupner
Modulation:	FHSS
Länge (m):	0.63 m
