6E 5068.d

6E 5068.d

1

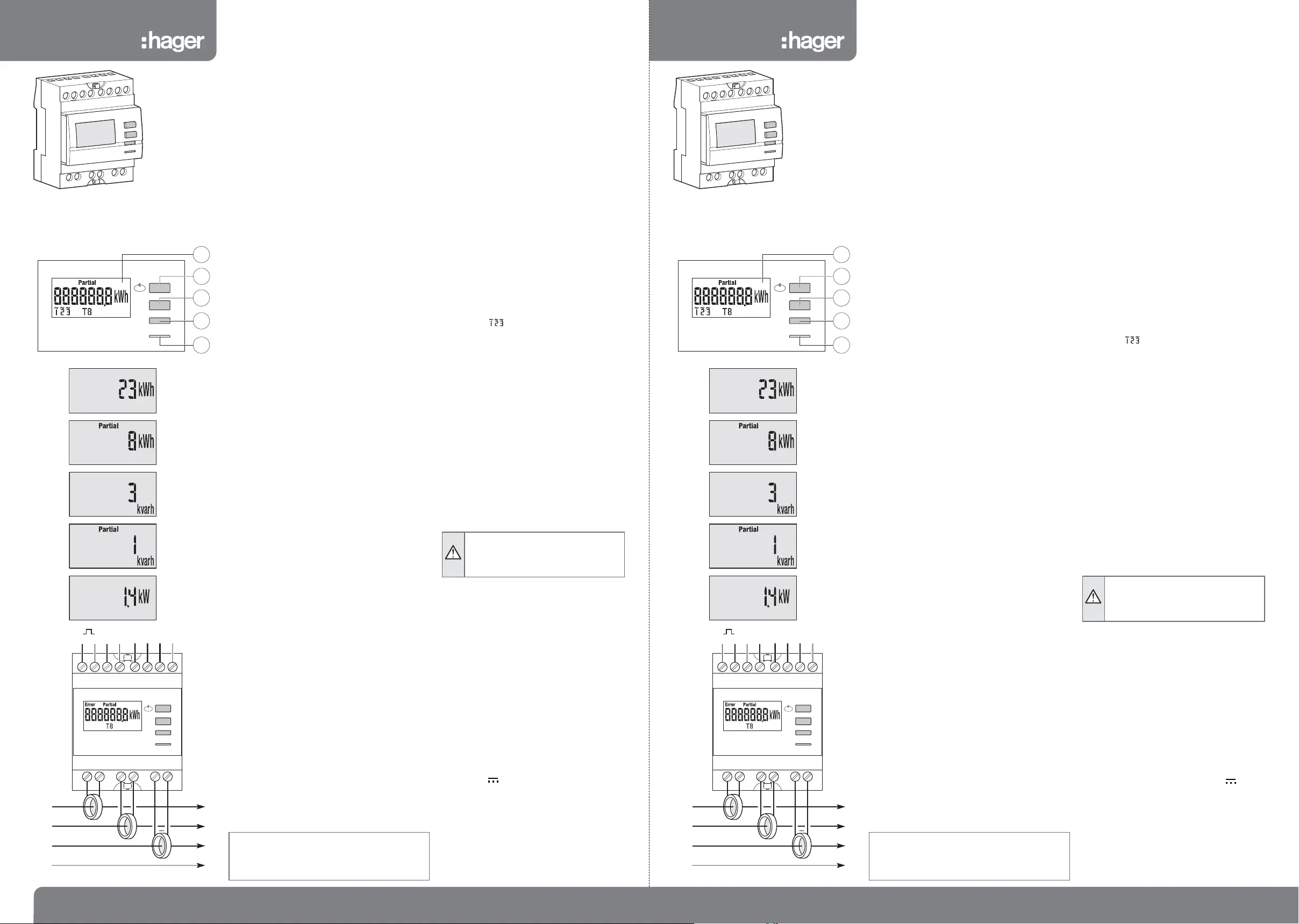

Présentation du produit

A

Afficheur LCD.

B

Touche pour défilement des valeurs.

C

Touche “prog” pour paramétrer le calibre du T.I. et le

type de réseau.

D

Touche reset pour remettre à zéro le compteur partiel.

E

LED métrologique (1 Wh = 10 impulsions).

Paramétrage du compteur

Les réglages suivants sont à effectuer avant la mise en

service du compteur :

- Calibre du TI.

- Type d'installation (mono ou triphasé).

- Type de réseau triphasé (équilibré ou non équilibré).

1. Pour entrer en mode paramétrage, faire un appui long

(3 sec) sur la touche “prog”.

2. Le réglage du calibre du TI s'affiche (100A).

Par appuis successifs sur la touche "lecture", faire

défiler les différentes valeurs de TI possibles (50, 100,

150, 200, 250, 300, 400, 600, 800… 6000A).

3. Appuyer sur la touche “prog” pour valider et passer au

réglage suivant.

4. Le type de réseau (1L+N, 2L, 3L, 3L+N) s'affiche.

Par appuis successifs sur la touche "lecture" faire défiler

les différentes valeurs et sélectionner le type de réseau.

5. Appuyer sur la touche “prog” pour valider et passer au

réglage suivant.

6. Pour les installations triphasées, le type d'installation

s'affiche "Equilibré/Non Equilibré" (Bl, Unbl).

Par appuis sur la touche "lecture" faire défiler les valeurs

et sélectionner le type de l'installation.

7. Appuyer sur la touche “prog” pour valider.

8. Faire un appui long (3s) sur la touche “prog” pour quitter

le mode paramétrage.

Lecture des valeurs

Par appuis successifs sur la touche "lecture" faire défiler

les différentes valeurs. Par défaut, le compteur affiche

l'énergie consommée dans le tarif en cours.

EC370:

11er appui : Allumage du retro-éclairage. Consommation

d'énergie active totale (kWh).

22ème appui : consommation d'énergie active partielle

(kWh).

3

3ème appui : consommation d'énergie réactive totale

(kVARh).

4

4ème appui : consommation d'énergie réactive partielle

(kVARh).

55ème appui : puissance instantanée.

6810

12

2

15

4

9

11

13

U1

U2

U3

1

3

prog

reset

T1/T2 *

*

EC372

+

-

N

L2

L1

L3

N

L2

L1

L3

N

prog

reset

E

C

B

A

D











EC370, EC372

Remarque:

pour les installations paramétrées en "non equilibré",

raccorder 1 TI par phase.

Pour les installations paramétrées en "equilibrées",

raccorder un seul TI, sur la phase 1.

Spécifications techniques

Caractéristiques métrologiques

- Classe de précision B (1%) selon EN50470-3

- LED métrologique :

1 impulsion = 0,1 Wh x rapport du TI par ex, dans une

installation avec TI 100/5A,

1 impulsion = 0,1 Wh x 20 = 2 Wh

- Courant de démarrage : 10 mA

- Courant de base : 5 A

- Courant max. : 6 A

Caractéristiques techniques

- Consommation : < 0,6 W et 2,8 VA par phase

- Alimentation : 230/400 V쓒+/- 15%

- Fréquence : 50/60 Hz +/- 2 Hz

- Sauvegarde périodique et sur coupure secteur dans

mémoire EEPROM

- Caractéristique entrée tarifs EC372 :

tarif 1 = 0 V, tarif 2 = 230 V쓒+/- 15%

- Caractéristiques sortie impulsion :

• Poids de l'impulsion fixe : 100 Wh

• Durée de l’impulsion : 100 ms

• Tension d'alimentation externe :

20 ... 30 V

Caractéristiques mécaniques

- Boîtier modulaire de largeur 4 M (72 mm)

- Indice de protection boîtier : IP20

- Classe d’isolation : II

Environnement

- Température de stockage : -25 °C à +70 °C

- Température de fonctionnement : -10 °C à +55 °C

- Capacité de raccordement :

• souple: 1 à 6 mm

2

• rigide: 1,5 à 10 mm

2

Principe de fonctionnement

Ce compteur d'énergie mesure l’énergie électrique active consommée par un circuit électrique.

Il est équipé d’un afficheur digital qui permet de visualiser l'énergie consommée et la puissance.

Il est équipé d'un compteur totalisateur et d'un compteur partiel avec remise à zéro.

Le EC372 permet, en plus, de répartir la consommation mesurée dans deux tranches tarifaires différentes.

Produktbeschreibung

A

LCD-Display.

B

Taste zum Durchblättern der Werte.

C

Taste prog um den maximalen Primärstromdes

Wandlers und die Netzart einzustellen.

D

Reset um den Teilzähler auf Null zu setzen.

E

Blinkende-LED Anzeige (1 Wh = 10 impuls).

Konfiguration des Zählers

Vor der Inbetriebnahme des Zählers sind

folgende Einstellungen vorzunehmen :

- Dem maximalen Primärstromdes Stromwandlers.

- Art des Stromnetzes (Ein- oder Dreiphasenstrom mit /

ohne Nullleiter).

- Art der Drehstromanlage (symmetrisch bzw. asymmetrisch.

1. Um den Konfigurationsmodus aufzurufen Taste C“prog”

länger als 3 Sekunden drücken..

2. Die Werte des Stromwandlers werden angezeigt (100A).

Durch mehrmaliges Drücken der Taste B“Ablesen”

können die unterschiedlichen Stromwandlerwerte

durchblättert werden(50, 100, 150, 200, 250, 300, 400,

600, 800… 6000A).

3. Mit Taste C“prog” den gewünschten Wert bestätigen

und zum nächsten Einstellvorgang weitergehen.

4. Die Stromnetzart (1L+N, 2L, 3L, 3L+N) wird angezeigt.

Durch mehrmaliges Betätigen der Taste B"Ablesen"

die unterschiedlichen Werte durchblättern und die

Stromnetzart auswählen.

5. Mit TasteC“prog” den gewünschten Wert bestätigen

und zum nächsten Einstellvorgang weitergehen.

6. Bei Drehstromanlagen wird die Anlagenart angezeigt

"symmetrisch/asymmetrisch" (Bl, Unbl).

Durch mehrmaliges Betätigen der Taste B"Ablesen"

die unterschiedlichen Werte durchblättern und die

Anlagenart auswählen.

7. Mit Taste C“prog” bestätigen.

8. Um den Konfigurationsmodus zu verlassen, Taste C

“prog”länger als 3 Sekunden drücken.

Ablesen der Werte

Durch mehrmaliges Betätigen der Taste B"Ablesen"

können die unterschiedlichen Werte durchgeblättert werden.

Standardmässig zeigt der Zähler die verbrauchte Energie

im aktuellen Tarif an.

EC370 :

1. Betätigung : Einschalten der Display-

Hintergrundbeleuchtung. Aktiver Energieverbrauch

gesamt (kWh).

2. Betätigung : aktiver Energieteilverbrauch (kWh).

3. Betätigung : Blindleistungsverbrauch gesamt (kvahr).

4. Betätigung : Blindleistungsteilverbrauch (kvahr).

5. Betätigung : momentaneLeistung.

EC372 :

Der Zähler EC372 schlüsselt den Gesamt- und

Teilenergieverbrauch nach Tarifen (T1 oder T2) und

den Gesamtverbrauch (T) auf.

Reseten des Teilverbrauchszählers

- Taste Ablesen betätigen, um den Teilenergie-

verbrauch am Bildschirm anzuzeigen.

- Taste Reset > 3 Sekunden drücken.

Der Teilverbrauchszähler wird auf Null zurückgesetzt.

Bemerkung :

Die Anzeigeam Display zeigt an, das die

entsprechende Phase (L1, L2, L3) Spannung führt.

Anschlusstest und Fehlermeldung

Der Energiezähler muss mit Versorgungsspannung

verbunden sein und der sekundär Kreis muss belastet

werden.

Taste B "Ablesen" länger als 3 Sekunden drücken

Err 0= kein Fehler

Err 1= Anschlussfehler des Stromwandlers auf Phase 1

Err 2= Anschlussfehler des Stromwandlers auf Phase 2

Err 3= Anschlussfehler des Stromwandlers auf Phase 3

Err 4= Anschlussfehler der Spannung zwischen

V1 und V2

Err 5= Anschlussfehler der Spannung zwischen

V2 und V3

Err 6= Anschlussfehler der Spannung zwischen

V3 und V1

Err 7= Anschlussfehler zwischen V1 und N

Err 8= Anschlussfehler zwischen V2 und N

Err 9=Anschlussfehler zwischen V3 und N.

Um diesen Modus zu verlassen, Taste B "Ablesen"

drücken (> 3 sec).

Anmerkung:

Die Wandleranschlusspolarität wird nicht durch

den Energiezähler berücksichtigt.

Die Anzeige Err1/Err 2/Err 3dienen nur zu

Informationszwecken.

6810

12

2

15

4

9

11

13

U1

U2

U3

1

3

prog

reset

T1/T2 *

*

EC372

+

-

N

L2

L1

L3

N

L2

L1

L3

N

prog

reset

E

C

B

A

D











Bemerkung :

Bei einer Installation mit ungleichbelasteten Phasen bitte

pro Phase einen Stromwandler installieren.

Bei gleichmässig belasteten Phasen reicht ein

Stromwandler auf Phase 1 aus.

Funktionsprinzip

Der Energiezähler erfasst die Wirkenergie, die von einem elektrischen Stromkreis verbraucht wird.

Er ist mit einem digital Display ausgerüstet, das die Anzeige von Energieverbrauch und Leistung ermöglicht.

Er ist mit einem Gesamtzähler und einem Teilzähler mit Zählerrückstellung ausgestattet.

Darüber hinaus kann der EC372 die gemessene Energie in zwei verschiedene Tarifbereiche anzeigen.

Technische Daten

Messtechnische Daten

- Genauigkeitsklasse B (1%) gemäß EN50470-3

- Blinkende LED-Anzeige :

1 Impuls entspricht 0.1 Wh x Stromwandler-verhältnis.

Beispielinstallation mit einem Wandlerverhältnis von

100/5A ( Verhältnis 20) entspricht 1 Impuls gleich 0.1Wh x

20 = 2Wh

- Einschaltstrom : 10 mA

- Referenzstrom : 5 A

- Max. Strom : 6 A

Technische Merkmale

- Leistungaufnahme Display: 0,6W

- Leistungaufnahme Messwerk : 2,8 VA max. pro Phase

- Versorgungsspannung : 230/400 V쓒+/- 15%

- Frequenz : 50/60 Hz +/- 2 Hz

- Periodisches Speichern der Messungen und bei

Spannungsunterbrechung im EEPROM-Speicher.

- Merkmale des Tarifeinganges : Tarif 1 = 0 V

Tarif 2 = 230 V쓒+/- 15%

- Energie Impuls-Ausgang :

• Wert eines Impuls : 100 Wh

• Impulsdauer : 100 ms

• Extern Versorgungspannung : 20 ... 30 V

Maße und Schutzklasse

- Modulbau-Gehäuse, 4 PLE (72 mm)

- Schutzart Gehäuse : IP20

- Schutzklasse : II

Umgebung

- Lagertemperatur : -25 °C bis + 70 °C

- Betriebstemperatur : -10 °C bis + 55 °C

- Anschlussquerschnitt :

• flexibel : 1 bis 6 mm

2

• massiv : 1,5 bis 10 mm

2



¢

Compteur d'énergie triphasé,

mesure via TI de 50 à 6000 A

Notice d’instructions

£

•

¶

£

Energiezähler 3- phasig,

Wandlermessung 50A bis 6000A

Bedienungsanleitung

EC370, EC372

HagerSAS-132bldd’Europe-BP78-67212Obernaicedex(FRANCE)-Tél.+33388495050-www.hagergroup.net

Edition 10/10 - IS 877070-D/ RECTO-VERSO / S blanc offset 80g/m² / I Pantone Black

EC372 :

Le EC372 détaille les consommations d'énergie

actives totales et partielles par tarif (T1 ou T2) et au

total (T).

Remise à zéro du compteur partiel

- Appuyer sur la touche lecture afin d'afficher à

l'écran une energie partielle.

-Faire un appui prolongé (> 3s) sur le bouton reset.

Les compteurs partiels (énergie active et réactive)

sont remis à zéro.

Note :

L'information sur l'afficheur indique que la

phase correspondante (1, 2, 3) est sous tension.

Vérification du raccordement et

affichage des messages d’erreur

La fonction est accessible aux conditions suivantes :

Mettre le produit sous tension, et le circuit de mesure

en charge.

Faire un appui long (> 3 sec) sur la touche "lecture"

du compteur.

Err 0= aucune erreur

Err 1= inversion du raccordement du TI sur la phase 1

Err 2= inversion du raccordement du TI sur la phase 2

Err 3= inversion du raccordement du TI sur la phase 3

Err 4 = inversion en tension entre V1 et V2

Err 5= inversion en tension entre V2 et V3

Err 6= inversion en tension entre V3 et V1

Err 7= inversion entre V1 et N

Err 8= inversion entre V2 et N

Err 9= inversion entre V3 et N.

Faire un appui long (> 3 sec) sur la touche "lecture"

du compteur pour sortir du mode.

Note :

Le sens de raccordement du TIn'est pas pris en

compte par le compteur d'énergie.

L'indication Err 1/Err 2/Err 3est uniquement donnée

à titre d'information.

Important

Cette fonction est active uniquement si le

facteur de puissance de l'installation est

compris entre 0.6 et 1.

Wichtig

Diese Funktion kann nur benutzt sein, wenn

der Leistungsfaktor der Installation zwischen

0,6 und 1 liegt.

Produktspezifikationen
