Hager EE637 Bedienungsanleitung

6LE005303A1EE635 / EE645LED-Strahler 700 lmLED Floodlight 700 lmEE636 / EE646LED-Strahler 1200 lmLED Floodlight 1200 lmEE637 / EE647LED-Strahler 2000 lmLED Floodlight 2000 lmEE638 / EE648LED-Strahler 3000 lmLED Floodlight 3000 lmez02/2018 - 6LE005303AHager Controls S. A. S. , 33 rue Saint-Nicolas, B. P. 10140, 67703 SAVERNE CEDEX, France - www. hager. comSicherheitshinweiseEinbau und Montage elektrischer Geräte dürfen nur durch eine Elektrofachkraft gemäß den einschlägigen Installationsnormen, Richtlinien, Bestimmungen, Sicherheits- und Unfallverhütungsvorschriften des Landes erfolgen. Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere Gefahren entstehen. LED-Leuchten sind extrem hell. Niemals direkt in den Lichtstrahl der LED-Leuchten schauen. Dies kann bleibende Schäden an den Augen verursachen.

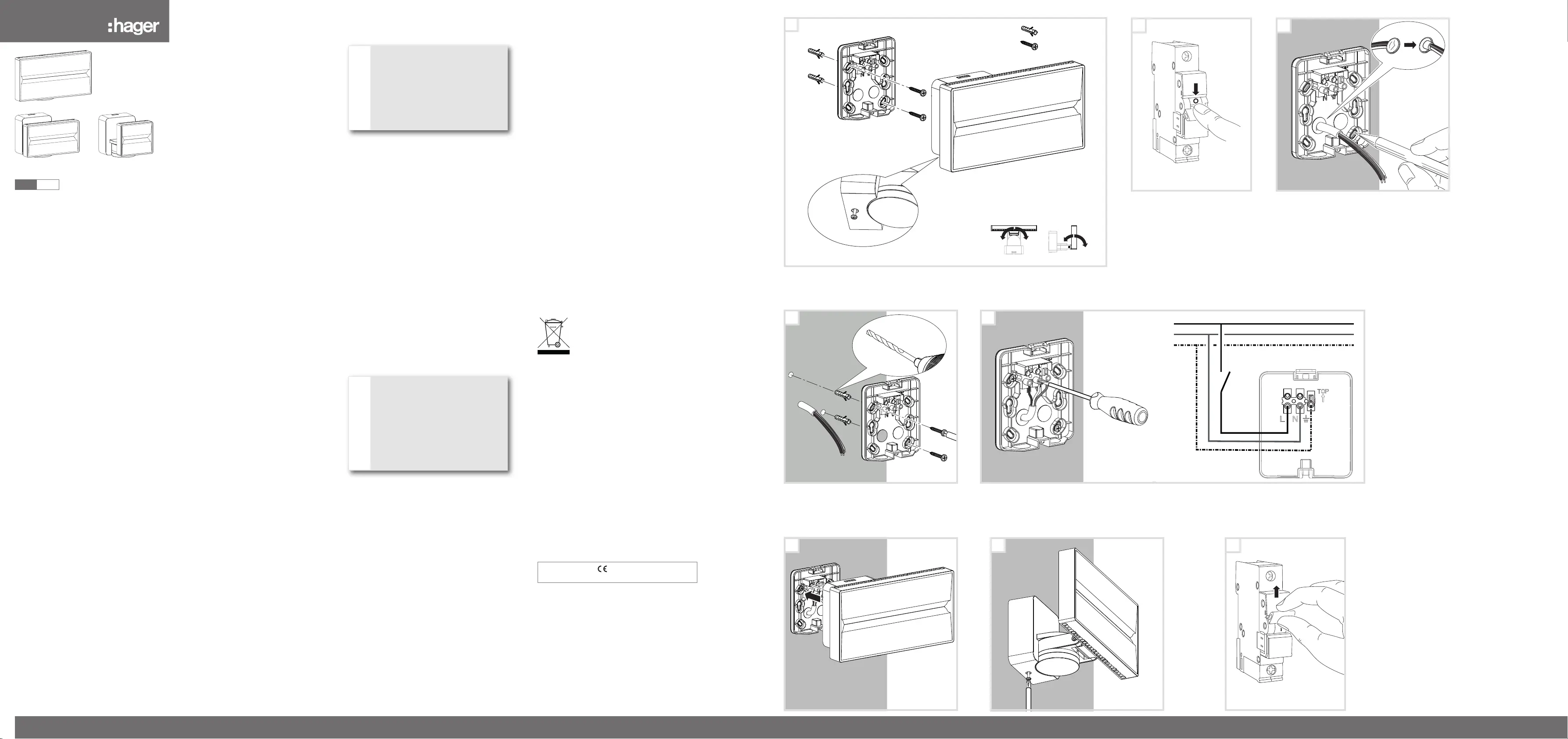

Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben. Geräteaufbau (Bild 1)(1) Wandmontageplatte(2) LED-Strahler(3) ArretierungsschraubeFunktionBestimmungsgemäßer Gebrauch - LED-Strahler zur Beleuchtung von Objekt-, Terrassen- und Gartenbereichen - LED-Strahler nicht dimmbar - Zur Wandmontage im Außenbereich geeignetProdukteigenschaften - Frei schwenkbares Leuchtpanel - Hohe Energieeffi zienz durch Einsatz modernster LED-Technologie - Einfache Montage durch Aufstecken der Leuchte - LED-Strahler in 4 verschiedenen Helligkeitsstärken verfügbarInformationen für die ElektrofachkraftMontage und elektrischer AnschlussGEFAHR. Elektrischer Schlag bei Berühren spannungsführender Teile. Elektrischer Schlag kann zum Tod führen. Vor Arbeiten am Gerät Anschlussleitungen freischalten und spannungsführende Teile in der Umgebung abdecken.

çLED-Strahler anschließen und montieren Vor der ersten Inbetriebnahme die Schutzfolie vom LED-Leuchtpanel entfernen. Als Geräteschutz ist ein Leitungsschutzschalter max. 16 A installiert.  Netzspannung ausschalten (Bild 2).

 Anschlussleitung durch die Montageplatte führen und Bohrlöcher anzeichnen. Hierbei die Dichtungsmembran durchstoßen (Bild 3).  Löcher bohren und Montageplatte anschrauben (Bild 4). Auf ausreichende Tragfähigkeit des Untergrundes achten. Hierfür geeignetes Befestigungsmaterial verwenden.  LED-Strahler gemäß Anschlussplan (Bild 5) anschließen.  LED-Leuchtpanel auf die Montageplatte aufsetzen und einrasten. Hierbei die Lage der Steckkontakte beachten (Bild 6).  Arretierungsschraube festdrehen (Bild 7).  Netzspannung einschalten (Bild 8). Der LED-Strahler ist angeschlossen und betriebsbereit. LED-Strahler ausrichtenGEFAHR. Heiße Oberfl ächen an Bauteilen des LED-Strahlers während und unmittelbar nach dem Betrieb möglich. Berührung der heißen Bauteile kann zu schweren Hautverbrennungen führen. Vor Arbeiten am LED-Strahler ausschalten und abkühlen lassen.

115°Relative Feuchte 0. 90 % (keine Betauung)Betriebstemperatur -20 … +50 °CLager-/ Transporttemperatur -30 … +70 °CGewicht: - EE635, EE645 470 g - EE636, EE646 471 g - EE637, EE647 629 g - EE638, EE648 922 gAnschlussklemmen 2 x 2,5 mm² oder 2 x 1,5 mm²GewährleistungTechnische und formale Änderungen am Produkt, soweit sie dem technischen Fortschritt dienen, behalten wir uns vor. Wir leisten Gewähr im Rahmen der gesetzlichen Bestimmungen. Im Gewährleistungsfall bitte an die Verkaufsstelle wenden. Korrekte Entsorgung dieses Produkts (Elektromüll)(Anzuwenden in den Ländern der Europäischen Union und anderen europäischen Ländern mit einem separaten Sammelsystem). Die Kennzeichnung auf dem Produkt bzw. auf der dazugehörigen Literatur gibt an, dass es nach seiner Lebensdauer nicht zusammen mit dem normalen Hausmüll entsorgt werden darf.

Entsorgen Sie dieses Gerät bitte getrennt von anderen Abfällen, um der Umwelt bzw. der menschlichen Gesundheit nicht durch unkontrollierte Müllbeseitigung zu schaden. Recyceln Sie das Gerät, um die nachhaltige Wiederverwertung von stofflichen Ressourcen zu fördern. Private Nutzer sollten den Händler, bei dem das Produkt gekauft wurde oder die zuständigen Behörden kontaktieren, um in Erfahrung zu bringen, wie sie das Gerät auf umweltfreundliche Weise recyceln können. Gewerbliche Nutzer sollten sich an ihren Lieferanten wenden und die Bedingungen des Verkaufsvertrags konsultieren. Dieses Produkt darf nicht zusammen mit anderem Gewerbemüll entsorgt werden. Überall in Europa und in der Schweiz einsetzbar. Pe236 7 84Ø 6 mmLNPE52x2x6 x 30 mm4 x 32 mm1(1)(2)(3).
