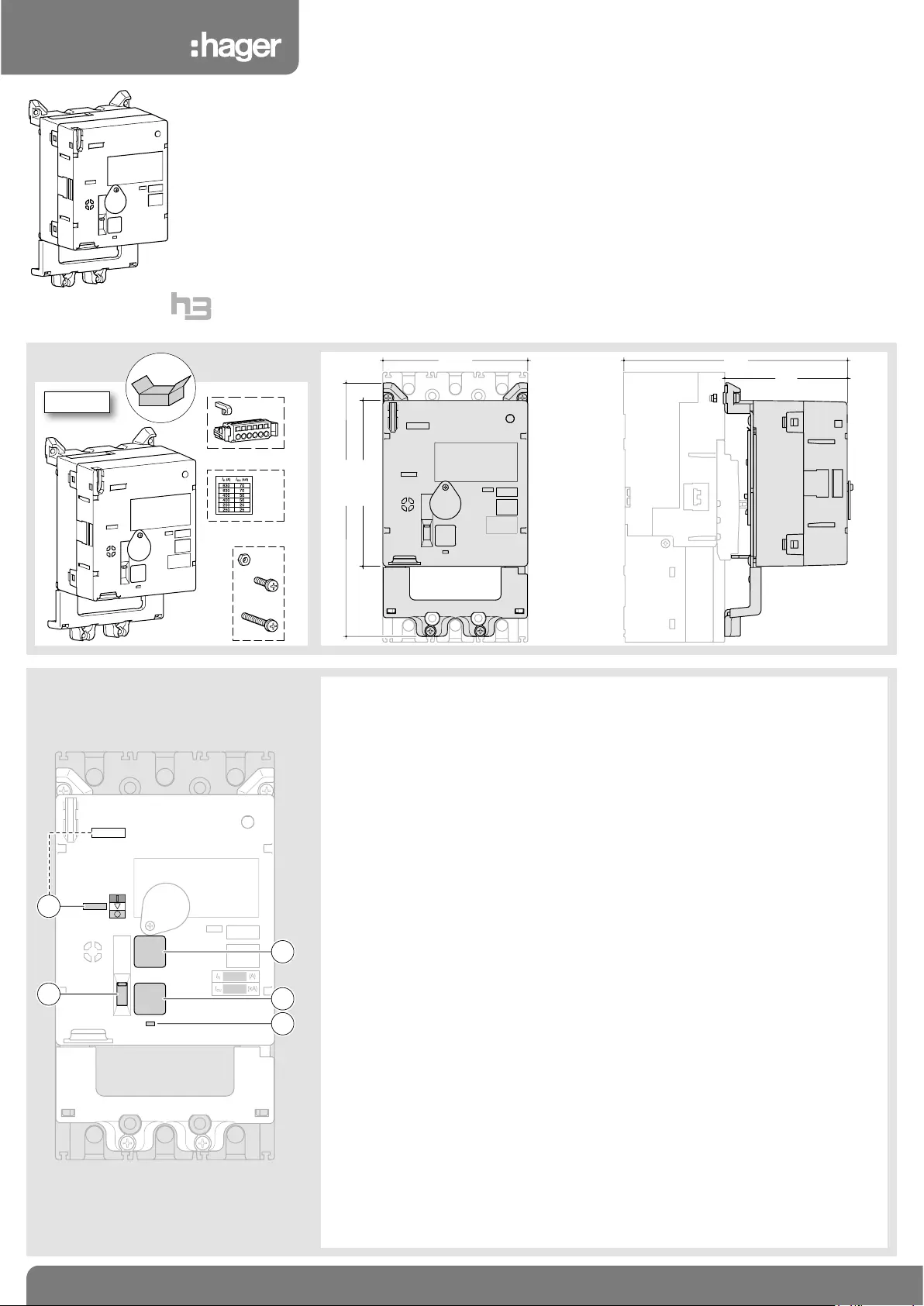

Commande motorisée HXD04.HNotice d’instructions

z

Motor operator HXD04.HUser instructions

e

Motorantrieb HXD04.HMontageanleitung

y

Comando a motore HXD04.HIstruzioni di montaggio

r

Mando motor HXD04.HInstrucciones de uso

i

Motoraandrijving HXD04.HGebruiksaanwijzing

t

Comando motorizado HXD04.HInstruções de instalação

o

Motorbetjening HXD04.HBruksanvisning

u

Πιλότoς κινητήρα HXD04.HOδηγίες χρήσεως

m

Napęd silnikowy HXD04.HInstrukcja obsługi

w

Мотор-привод HXD04.HРуководство по эксплуатации

n

电机操作 HXD04.H用户手册

Ech. 35%

AI1_h400_Cde motorisée_T1_04

CHARGED

PUSH TO

TRIP

PUSH TO

TRIP

1

5

2

3

4

PUSH TO

ON

PUSH TO

ON

1 indicateur de position de la manette :

- rouge = ON (discharged)

- blanc = déclenché (charged)

- vert = OFF / Reset (charged

)

2bouton d’armement

3 bouton de déclenchement

4 voyant de bon fonctionnement

5 levier de sélection :

- position basse = manuel

- position haute = motorisé

1 handle position indicator:

- red = ON (discharged)

- white = trip (charged)

- green = OFF / Reset (charged

)

2«put in on» button

3 button, Push-to-Trip

4 «good work» light indicator

5 select lever:

- low position = manual

- top position = motorized

1 Position des Schalthebels:

- rot = EIN (discharged)

- weiss = ausgelöst (charged)

- grün = AUS / Reset (charged

)

2Startknopf

3 Prüftaste, zum auslösen drücken

4 Anzeige = in Betrieb

5 Auswahlschalter

- Untere Position = Handbetrieb

- Obere Position = Motorbetrieb

1 indicatore di posizione della leva di

manovra:

- rosso = ON (discharged)

- bianco = scanciato (charged)

- verde = OFF / Reset (charged

)

2pulsante di riarmo

3 pulsante di sgancio

4 LED = funzionamento corretto

5 selettore funzionamento

- posizione bassa = manuale

- posizione alta = mototizzato

1 Indicador de posición de la maneta:

- rojo = ON (descargado)

- blanco = disparado (cargado)

- verde = OFF / Reset (cargado

)

2botón de rearme

3 pulsador de disparo

4 piloto indicador de funcionamiento

correcto

5 Selector de modo de funcionamiento

- selector arriba = manual

- selector abajo = motorizado

1 hendelstand-indicator:

- rood = ON (discharged)

- wit = Uitgeschakeld (charged)

- groen = OFF / Reset (charged

)

2bewapeningsknop

3 uitschakelknop

4 LED = goede werking

5 selectiehendel:

- laagstand = manueel

- hoogstand = gemotoriseerd

1 indicador de posição do punho:

- encarnado = ON (discharged)

- branco = Disparo (charged)

- verde = OFF / Reset (charged

)

2botão para armar / ligar

3 botão de disparo

4 LED = bom funcionamento

5 selector de operação

- posição inferior = manual

- posição superior = motorizado

1 bryterknappens posisjon indikerer:

- rød = PÅ (discharged)

- hvit = Utløst (charged)

- grønn = AV / Reset (charged

)

2startknapp

3 utløserknapp

4 LED = i drift

5 modusvelger

- nedre stilling = manuell

- øvre stilling = motorisert

1 Oπτική ένδειξη της κατάστασης

τoυ διακόπτη:

- κόκκινo = ON (discharged)

- λευκό = πτώση διακόπτη

ισχύoς (charged)

- πράσινo = OFF / Reset (charged)

2 πλήκτρο ενεργοποίησης

3 Πλήκτρo διακoπής

4 λυχνία ένδειξης καλής λειτουργίας

5 επιλογή κατάστασης του διακόπτη:

- κάτω θέση : χειροκίνητη

- επάνω θέση : αυτόματη

1 Wskaźnik pozycji dźwigni:

- czerwony = ON (załączony)

- biały = Trip (wyzwolony)

- zielony = OFF (wyłączony)

2

Przycisk załącz

3 Przycisk wyłącz

4 Wskaźnik poprawnego działania

5 Wybór sterowania:

- pozycja dolna = ręczne

- pozycja górna = silnikowe

1Положение раб. органа:

- красный = ВКЛ (разряжен)

- белый = расцеплен (взведен)

- зелёный = ВЫКЛ / Готов

(взведен)

2 кнопка «»установить»

3 кнопка «снять»

4 Световой индикатор «работа

нормальная»

5 рычажок выбора:

- внизу = ручное

- вверху = моторизованное

1

手柄位置指示:

- 红 =ON (释能)

- 白 = trip (储能)

- 绿 = OFF/Reset (储能)

2 进入 "ON" 按钮

3 进入 "OFF" 按钮

4"工作正常" 指示灯

5选择位 : 低位 = 手动, 高位 = 电动

3 P - 4 P

1

6H5533.d

h400, h630

6H5533.d
