1Elcom Kommunikation GmbH - Gottfried-Leibniz-Str.1 - D-74172 Neckarsulm - www.hager.com

ey

6LE001067A

e

y

a

•

z

REE500X, REE501X

Stabkamera Color AP 2Draht

Camera su staffa a colori AP 2Fili

Caméra déportée 2fils couleur pose

saillie

Stand alone buitencamera, 2-draads,

opbouw

Rod camera COLOR, 2wire, sur-

face-mounted

08/2015 - 6LE001067A

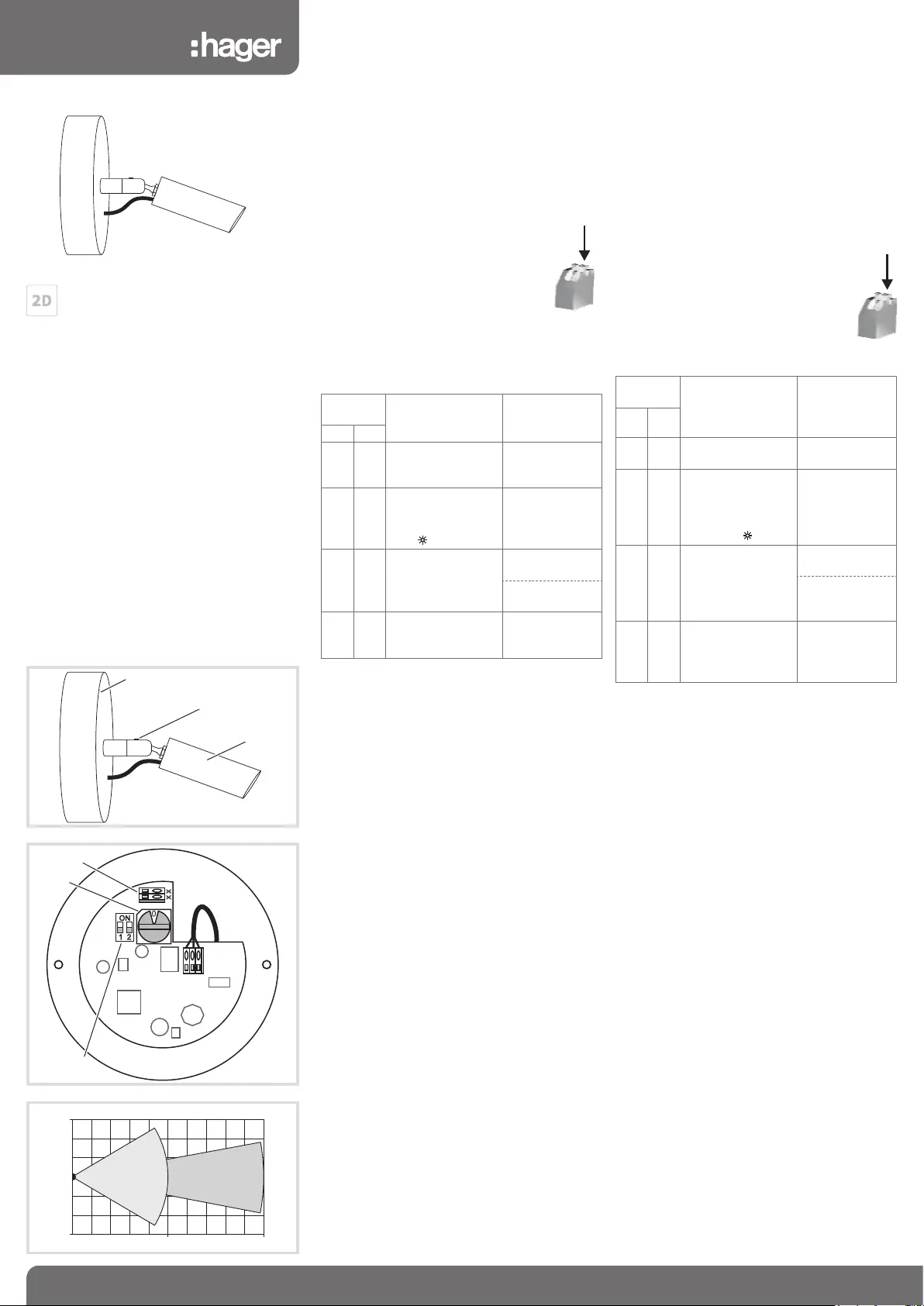

Geräteaufbau

(1) Sockel

(2) Verstellmechanismus

(3) Kamerastab

(4) Anschlussklemmen X/X 2Draht Bus

(5) Drehschalter Tür- / Kameraadresse (rot)

(6) Betriebsarten Dipschalter

Funktion

Die Stabkamera überträgt Bilder in das 2Draht

Bussystem.

Anschluss/Einstellungen

2Draht Bus Leiter anschließen

zDrücker mit Schraubendreher betäti-

gen und Leiter einstecken.

2Draht Bus Leiter lösen

zDrücker mit Schraubendreher betätigen und

Leiter herausziehen.

Einstellung Kameraadresse

Dip-

Schalter

Betriebsart

Einstellungen

des Adress-

Drehschalters

12

OFFOFFStandard Tür kamera

Wie zugeord

-

neter Türlaut-

sprecher

ONOFF

Zusätzliche Tür

-

kamera (Umschal-

tung über Funktions-

oder

-Taste)

Zugeordneter

Türlautsprecher

+1

OFFON

Zusätzliche Tür-

kamera (Umschal-

tung nur über

Funktionstaste)

Zugeordneter

Türlautsprecher +1

vorher gehen-

hende Kamera +1

ONON

Stand Alone Kamera

(Einschaltung nur

über Funktionstaste)

Freie Tür adresse

Montage

Kamera-Öffnungswinkel (Bild 3) beachten.

Montageort so wählen, dass direkte Sonnen-

einstrahlung und Gegenlicht vermieden werden,

sowie helle Leuchten oder andere Lichtquellen

die Kameraübertragung nicht stören.

Hintergründe mit großer Helligkeit, starken Kon-

trasten oder Reektionen mindern die Bildqualität.

Bei Lichtverhältnissen (< 0,2 Lux) ist eine Be-

leuchtung bauseits vorzusehen.

Regentropfen auf der Kamera-Abdeckscheibe

verzerren das Bild, eine ungeschützte Ausrich-

tung zur Wetterseite ist nicht zulässig.

Technische Daten

Kamera-Auösung 320.000 Pixel

Lichtempndlichkeit 0,2 Lux / F2,0

Öffnungswinkel 55° vertikal, 74° horizontal

Verstellbereich ± 45° horizontal/vertikal

Abmessungen:

Sockel D104 x T25 mm

Kamerastab D24 x L83 mm

P

P

P

P

(1)

(3)

(2)

1

12

ON

x

x

(6)

(5)

(4)

2

510 m

REE501X

REE500X

3 m

0

3 m

3

Struttura dell‘apparecchio

(1) Attacco

(2) Meccanismo di regolazione

(3) Asta per telecamera

(4) Morsetti di collegamento X/X a 2 li bus

(5) Interruttore a manopola indirizzo porta / tele-

camera (rosso)

(6) Modalità di esercizio interruttore Dip

Collegamento e funzione

La telecamera ad asta trasmette le immagini al

sistema bus a 2 li.

Collegamento del conduttore bus a 2 li

zAttivare il grilletto con l‘avvitatore e

inserire il conduttore.

Disattivazione del conduttore bus a 2 li

zAttivare il grilletto con l‘avvitatore ed

estrarre il conduttore.

Impostazione dell‘indirizzo della telecamera

Interrutto-

re DipModalità di eser-

cizio

Impostazione

dell'interruttore

a manopola

dell'indirizzo

12

OFFOFF

Telecamera per

porta standard

Come citofono

assegnato

ONOFF

Telecamera per

porta aggiuntiva

(commutazione

tramite pulsante

funzione o

)

Citofono asse-

gnato +1

OFFON

Telecamera per

porta aggiuntiva

(commutazione solo

tramite pulsante

funzione)

Citofono assegna-

to +1

Telecamera

precedente +1

ONON

Telecamera stand

alone (attivazione

solo tramite pulsante

funzione)

Indirizzo porta

libero

Montaggio

Rispettare l‘angolo di apertura della telecamera

(gura 3).

Scegliere il luogo di montaggio in modo tale

da evitare l‘irraggiamento diretto del sole e la

controluce, in modo tale che le luci o altre fonti

di luce non danneggino la trasmissione della

telecamera.

Sfondi con maggiore luminosità, più contrasti o

riessi riducono la qualità dell‘immagine.

In condizioni di luce (< 0,2 lux) è necessario

aggiungere un‘illuminazione.

Le gocce di pioggia sulla lente della telecamera

storpiano l‘immagine, l‘orientamento senza

protezioni in direzione del clima esterno è scon-

sigliato.

Dati tecnici

Risoluzione 320.000 pixel

Sensibilità alla luce 0,2 lux / F2,0

Angolo di apertura (gura 3) 55° verticale, 74°

orizzontale

Campo di regolazione ± 45° orizzontale/verticale

Dimensioni:

Attacco D104 x T25 mm

Asta per telecamera D24 x L83 mm

P

P

P

P
