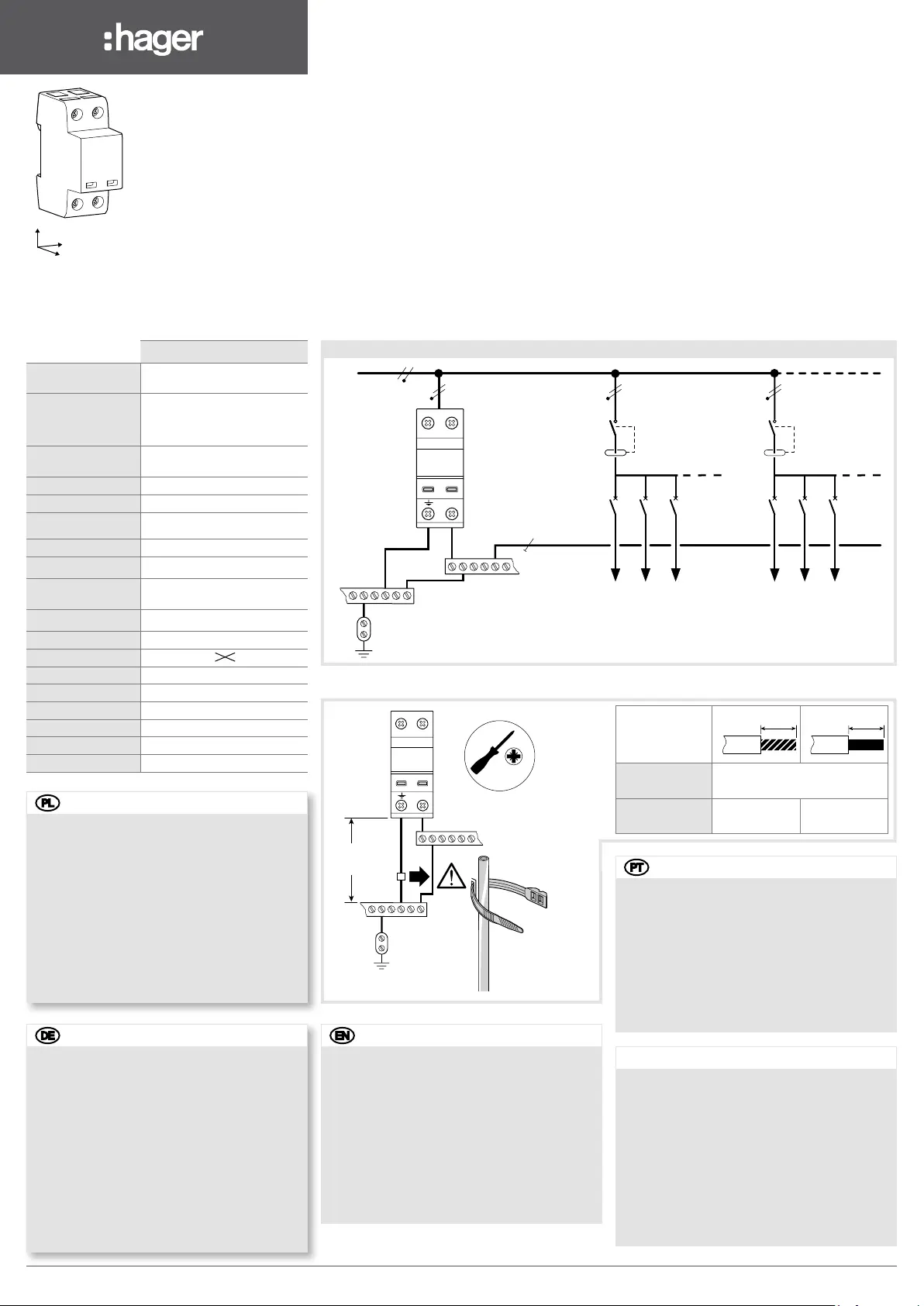

6S5105e1

6S5105e

éch. 30%

/

:

+

SPA201 (TT / TN/TNC-S)

m

Ogranicznik przepięć

e

Blitzstromableiter

z

Lightning surge arrester

t

Limitador de sobretensão

x

Kombinovaný svodič přepěti

1/

3(

Indoor use only - There is no distance from the SPD to any earthed conductive surface required

(FK

!FP

1/

3(

Mechanical fi xing

SPA201 - 1 Ph + N

EN 61 643-11

IEC 61 643-11

Type 1 +Type 2

Class I + Class II

Energy-coordinated

protection effect on

terminal equipment

≤ 10m

Type 1 +Type 2 + Type 3

U

n

230 V (50/60 Hz)

Tolerance: 0 V ... U

c

U

c

255 V (50/60 Hz)

U

p

≤ 1,5 kV

I

imp

 (10/350 μs)

12,5 kA (L ➡ N),

25 kA (N ➡ PE)

I

total

 (10/350 μs)

25kA (L + N ➡ PE)

I

sccr

25 kA

rms

I

fi

25 kA

rms

(L -N)

100 A

rms

(N -PE)

I

pe

<< 10 μA

TN / TT/TNC-S

OK

IT / TNC (415 V)OK

{ max

160 A gG

Humidity5%...95%

ϑ °C

-40 / +80 °C

Ports1

IP code20 (built in)

L x W x H90 mm x 36 mm x 72 mm

E

Sicherheitshinweise

Der Anschluss und die Montage des Gerätes darf nur

durch eine Elektrofachkraft erfolgen. Die nationalen

Vorschriften und Sicherheitsbestimmungen sind zu

beachten (siehe auch DIN VDE 0100-534... bzw.

IEC 60364-5 534...). Vor der Montage ist das Gerät

auf äußere Beschädigung zu kontrollieren. Sollte eine

Beschädigung oder ein sonstiger Mangel festgestellt

werden, darf das Gerät nicht montiert werden. Der

Einsatz des Gerätes ist nur im Rahmen der in dieser

Bedienungsanleitung genannten und gezeigten

Bedingungen zulässig. Bei Belastungen, die über

den ausgewiesenen Werten liegen, können das

Gerät sowie die daran angeschlossenen elektrischen

Betriebsmittel zerstört werden. Eingriffe und

Veränderungen am Gerät führen zum Erlöschen des

Gewährleistungsanspruches.

3=

PZ 2

4 Nm

PPPP

min. L, N,

PE, \

1,5 mm²

max. L, N,

PE,\

25 mm²35 mm²

Z

Safety instructions

The device may only be connected and installed by an

electrically skilled person. National standards

and safety regulations must be observed (see

DIN VDE 0100- 534... or IEC 60364-5 534...).

The device must be checked for external damage

prior to installation. If any damage or other defects

are detected in this check, the device must not be

installed.

Its use is only permitted within the limits schown and

stated in the installation instructions. The device and

the equipement connected to can be destroyed by

loads exceeding the values stated.

Opening or otherwise tampering with the device

invalidates the warranty.

M

Instrukcja bezpieczeństwa

Urządzenie może być podłączone i zainstalowane 

wyłącznie przez wykwalifikowaną i uprawnioną osobę. 

Przy instalacji należy przestrzegać obowiązujących w 

danym kraju norm i zasad bezpieczeństwa użytkowania 

(wg IEC 60364-5 534... lub DIN VDE 0100-534...). Przed

zainstalowaniem należy sprawdzić czy urządzenie 

nie jest zewnętrznie uszkodzone. Jeżeli są widoczne 

ślady uszkodzenia lub jakiekolwiek wady, w żadnym 

wypadku urządzenia nie wolno instalować. Stosowanie 

urządzenia dozwolone jest w granicach parametrów 

określonych w instrukcjach instalacyjnych. Podłączone 

urządzenie i akcesoria mogą ulec zniszczeniu przez 

ładunki elektryczne przewyższające podane wartości. 

Otwarcie lub jakakolwiek inna ingerencja w urządzenie 

powoduje utratę gwarancji.

T

Instruções de segurança

A montagem e ligação do aparelho, deverá ser

efectuada exclusivamente por um instalador

certificado. Respeitar as normas e recomendações

de segurança locais. Antes da montagem, efectuar

um controlo visual exterior do aparelho. Não montar

este, caso apresente defeito. A aplicação do aparelho

é autorizada apenas para as condições apresentadas

nestas instruções. Valores fora da gama de aplicação

do aparelho podem deteriora-lo, bem como os

componentes eléctricos que estão ligados a este.

A garantia do produto será excluída, caso exista uma

intervenção ou modificação sobre o mesmo.

x

Bezpečnostní pokyny

Instalaci zařízení musí provést kvalifikovaná osoba.

Při instalaci musí být dodrženy všechny normy a 

předpisy (viz DIN VDE 0100-534 ...

nebo IEC 60364-5 534 ...).

Přístroj musí být před instalací zkontrolován zda 

nevykazuje vnější poškození.

Pokud je objevena jakákoliv závada nebo poškození 

nesmí být zařízení nainstalováno. Použití zařízení je 

povoleno pouze v mezích uvedených v tomto návodu

k použití.

Zařízení a jeho připojené příslušenství může být 

zničeno či poškozeno v případě překročení hodnot 

uvedených v tomto návodě. Otevření nebo jiná 

manipulace se zařízením má za následek ztrátu záruky.
