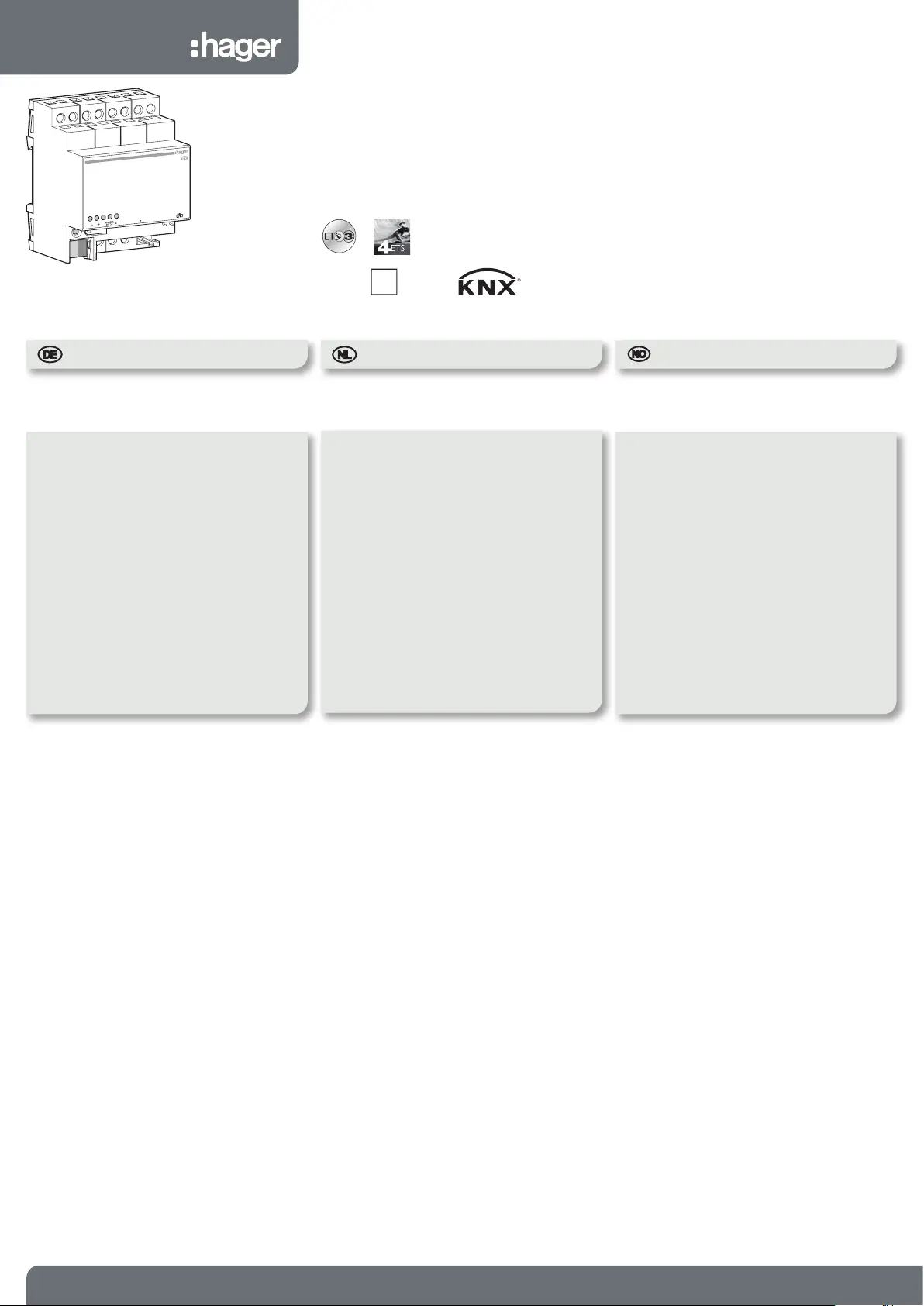

6T7658-01A1

6T7658-01A

TYF684

A1...A4 :

DC 0-10 V

0(4)-20 mA

M

Status

A1

A2

A3

A4

AC 24 V



AC 24 V



GND

A1

GND

A2

GND

A3

GND

A4

TYF684

e

Analogaktor 4fach

i

Analoge actor 4-kanaals

o

Analogaktuator 4-dobbel

Gefahrenhinweise

Achtung!

• Einbau und Montage elektrischer Geräte

dürfen nur durch eine Elektrofachkraft

erfolgen. Dabei sind die geltenden

Unfallverhütungsvorschriften zu beachten.

• Bei Nichtbeachtung der Installationshinweise

können Brand oder andere Gefahren

entstehen.

• Schließen Sie keine EVG oder elektronischen

Trafos mit 1-10-VSteuereingang an die

Ausgänge an!

• Schließen Sie keine externen Spannungen

an die Ausgänge an. Angeschlossene

Komponenten müssen eine sichere Trennung

zu anderen Spannungen gewährleisten.

• Verbinden Sie die Klemmen GND nicht

mit den gleichnamigen Klemmen eines

Analogaktormoduls (Zerstörungsgefahr!).

Technische Daten

Versorgung

Versorgungsspannung

....................... 24V v ±10 %

Stromaufnahme

.................................... max. 308 mA

Spannung KNX

.......................................21 - 32 V DC

Leistungsaufnahme KNX

...................... typ. 150 mW

Umgebungstemperatur

...................-5 °C bis +45 °C

Lager-/Transporttemperatur

....... -25 °C bis +70 °C

Feuchte

Umgebung/Lager/Transport

........................................

...................................

max. 93% r. F., keine Betauung

Schutzart

.......................... IP 20 nach DIN EN 60529

Einbaubreite

..........................................4 TE / 72 mm

Gewicht

..........................................................ca. 180 g

Anschlüsse

Eingänge, Versorgung

................. Schraubklemmen

eindrähtig

................................... 0,5 mm

2

bis 4 mm

2

feindrähtig (o. Aderendhülse) .....................................

....................................................

0,34 mm

2

bis 4 mm

2

feindrähtig (m. Aderendhülse) ...................................

................................................

0,14 mm

2

bis 2,5 mm

2

KNX ....................... Anschluss- und Abzweigklemme

Erweiterungsmodul

..............6-pol. Systemsteckers

Analogausgänge

Anzahl

......................................................................... 4

Auswertbare Sensorsignale .................................

.......................................0 …1 Vs, 0 …10 Vs

...............................0 … 20 mA s, 4 … 20 mA s

Bürde Spannungssignale

............................ ≥ 1 kΩ

Bürde Stromsignale

..................................... ≤ 500 Ω

Versorgung Analogaktor

24 V DC, über Systembus

...................................................................... max. 80 mA

Technische Änderungen vorbehalten.

Veiligheidsinstructies

Attentie!

• Inbouw en montage van elektrische apparaten

mogen uitsluitend door een landelijk erkend

installatiebedrijf worden uitgevoerd! Daarbij

de geldende ongevallenpreventievoorschriften

naleven.

• Bij veronachtzaming van de installatie-

instructies kunnen brand of andere gevaren

optreden.

• Sluit geen elektronische voorschakelapparaten

of elektronische trafo’s met 1-10 V-stuuringang

aan op de uitgangen!

• Sluit geen externe spanningen op de uitgangen

aan. Aangesloten componenten moeten veilig

van andere spanningen zijn gescheiden.

• Verbind de klemmen GND niet met de

gelijknamige klemmen van een analoge

actormoduul (gevaar voor vernieling!).

Technische gegevens

Voeding

Voedingsspanning

.............................. 24V v ±10 %

Stroomopname

..................................... max. 308 mA

Spanning KNX

........................................21 - 32 V DC

Vermogensopname KNX

..................... typ. 150 mW

Omgevingstemperatuur

.................-5 °C tot +45 °C

Opslag-/Transporttemp.

.............. -25 °C tot +70 °C

Vochtigheid

Omgeving/Opslag/Transport

.... max. 93% rel. vo.,

................................................. geen vochtcondensatie

Beveiligingsgraad

....... IP 20 20 conform EN 60529

Inbouwbreedte

........................... 4 modulen / 72 mm

Gewicht

.......................................................... ca. 180 g

Aansluitingen

Ingangen, voeding

......................... schroefklemmen

enkeldraads

.................................. 0,5 mm

2

- 4 mm

2

fi jndraads (zonder draadhuls) ...................................

.......................................................

0,34 mm

2

- 4 mm

2

fi jndraads (met draadhuls) ... 0,14 mm

2

- 2,5 mm

2

KNX .......................................... aansluit- en aftakklem

Analog uitgangsmoduul

...... 6-pol. systeemstekker

Analoge uitgangen

Aantal

......................................................................... 4

Gebieden

.................... . 0 …1 Vs, 0 …10 Vs

................................ 0 … 20 mA s, 4 … 20 mAs

Belastingsweers. spanningssig

.................. ≥ 1 kΩ

Belastingsweers. stroomsig

...................... ≤ 500 Ω

Voeding analoog uitgangsmoduul

..............................

.............................

24 V DC, systeembus max. 80 mA

Technische wijzigingen voorbehouden.

Informasjoner om farer

OBS!

• Innbygging og montasje av elektriske

apparater må kun utføres av en elektriker.

Gjeldende ulykkesforebyggelsesforskrifter

skal følges.

• Ved ignorering av installasjonsveiledningen kan

det oppstå brann eller andre faresituasjoner.

• Elektroniske drosselspoler eller elektroniske

transformatorer einngang må ikke tilkoples til

utgangene!

• Eksterne spenninger må ikke tilkoples til

utgangene.

Tilkoplede komponenter må gi sikker

adskillelse fra andre spenninger.

• Klemmene GND må ikke forbindes med en

analogaktuatormoduls klemmer med samme

navn (fare for ødeleggelse!).

Tekniske data

Forsyning

Forsyningsspenning

.......................... 24V v ±10 %

Strømopptak

......................................... Max. 308 mA

Spenning KNX

........................................21 - 32 V DC

Effektopptak KNX

.................................. Typ. 150 mW

Omgivelsestemperatur

.....................-5 °C til +45 °C

Lagrings-/transporttemperatur

..... -25 °C til +70 °C

Fuktighet

Omgivelse/lagring/transport

........................................

...........................

Max. 93% r. f., ingen duggdannelse

Beskyttelsestype

....................... IP 20 jf. EN 605299

Montasjebredde

.........................4 moduler / 72 mm

Vekt

................................................................Ca. 180 g

Tilkoplinger

Innganger, forsyning

............................ Skruklemmer

entråds

......................................... 0,5 mm

2

til 4 mm

2

fi ntråds (uten lederendehylse) ...................................

......................................................

0,34 mm

2

til 4 mm

2

fi ntråds (med lederendehylse) ..................................

..................................................

0,14 mm

2

til 2,5 mm

2

KNX .................... Tilkoplings- og avgreningsklemme

Analogaktormodul

...................6-polet systemplugg

Analogutganger

Antall

.......................................................................... 4

Analyserbare sensorsignaler

.....................................

..................................0 …1Vs, 0 …10Vs

........................0 … 20 mA s, 4 … 20 mA s

Impedans spenningsmåling

........................ ≥ 1 kΩ

Impedans strømmåling

.............................. ≤ 500 Ω

Forsyning ekst. sensorer (+U

s

)

....................................

.......................

24 V DC via systembuss, max. 80 mA

Rett til tekniske endringer forbeholdes.

E

Bedienungsanleitung

I

Installatie-instructies

O

Bruksanvisning

V2.7.0

:.
