6

B-1/4-20 X 1-7/8 WAFER SHCS

8

C-.273 X 2.00 SOCKET WAFER A

2

A-1/4-20 X 2-1/4 WAFER SHCS

8

D-1/4-20 NYLOCK NUT

8

E-1/4 FLAT WASHER

4MM HEX KEY, ALLEN, T-HANDLE

(INCLUDED), 7/16 WRENCH

D/E

D/E

Long Brace

Short Brace

D/E

D/E

A

A

QTY DESCRIPTION

MODEL: HVLNA10

TOOLS NEEDED

ALL HARDWARE IS STAINLESS STEEL

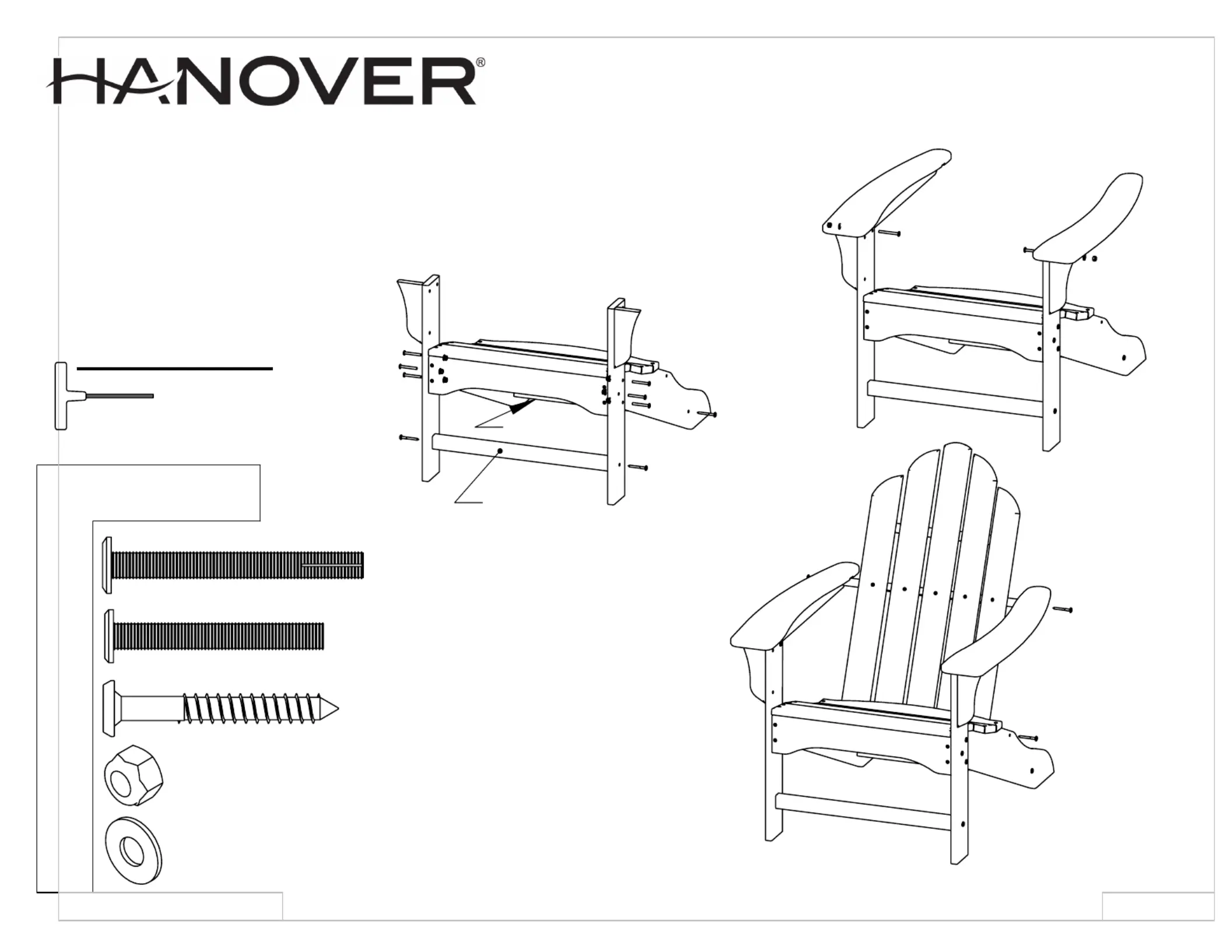

STEP 3

Attach Back to Seat and Arms

using (4) 2" screws

STEP 1

Attach Front Legs to Seat using (6) 1-7/8"

bolts, nuts and washers.

Attach Front and Rear Brace using

(4) 2" screws.

STEP 2

Attach Arms to Front Legs using

(2) 2-1/4" bolts, nuts and washers.

B

B

C

C

C

__(1) Seat

__(1) Back

__(2) Front legs

__(2) Arms

__(1) Long brace

__(1) Short brace

__(1) Hardware pack

C

C

6/25/2015

ASSEMBLY INSTRUCTIONS
