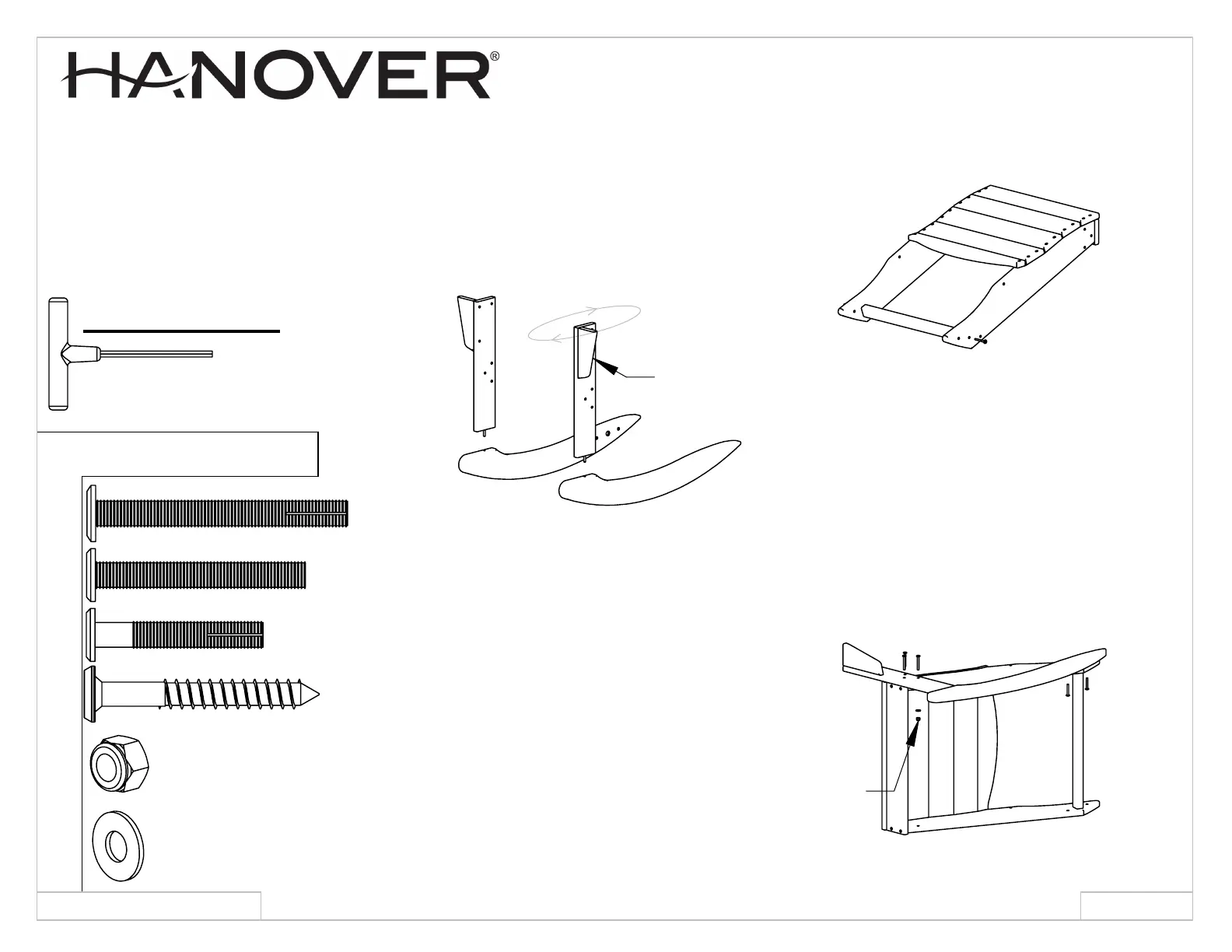

4MM ALLEN HEX KEY, T-HANDLE
(INCLUDED), 7/16 WRENCH (NOT INCLUDED)
Wing
B
E,F
D - .273 X 2.00 SOCKET WAFER A
6
C - 1/4-20 X 1-1/2 WAFER SHCS
4
B - 1/4-20 X 1-7/8 WAFER SHCS
6
A - 1/4-20 X 2-1/4 WAFER SHCS
2
E - 1/4-20 NYLOCK NUT
8
F - 1/4 FLAT WASHER
QTY DESCRIPTION
MODEL: HVLNR10
TOOLS NEEDED
__(1) HARDWARE PACK
__(2) ROCKERS (RH, LH)
__(2) FRONT LEGS (RH, LH)
__(1) SEAT ASSEMBLY
__(1) BACK ASSEMBLY
__(2) ARM ASSEMBLIES (RH, LH)
__(1) CROSS BRACE
ALL HARDWARE IS STAINLESS STEEL
STEP 3
Lay Seat on its side
Using (3) 1-7/8" Bolts, Nuts and Washers
attach the Front Leg to the Seat
Using (2) 1-1/2" Bolts attach Rocker
Repeat on opposite Side
STEP 1
Attach Front Leg to Rocker by screwing
threaded stud into pilot holes
Note the position of the "Wing"
STEP 2
Using (2) 2" Screws fasten Cross Brace
into Seat
8
D
D
C
C
6/25/2015
ASSEMBLY INSTRUCTIONS
