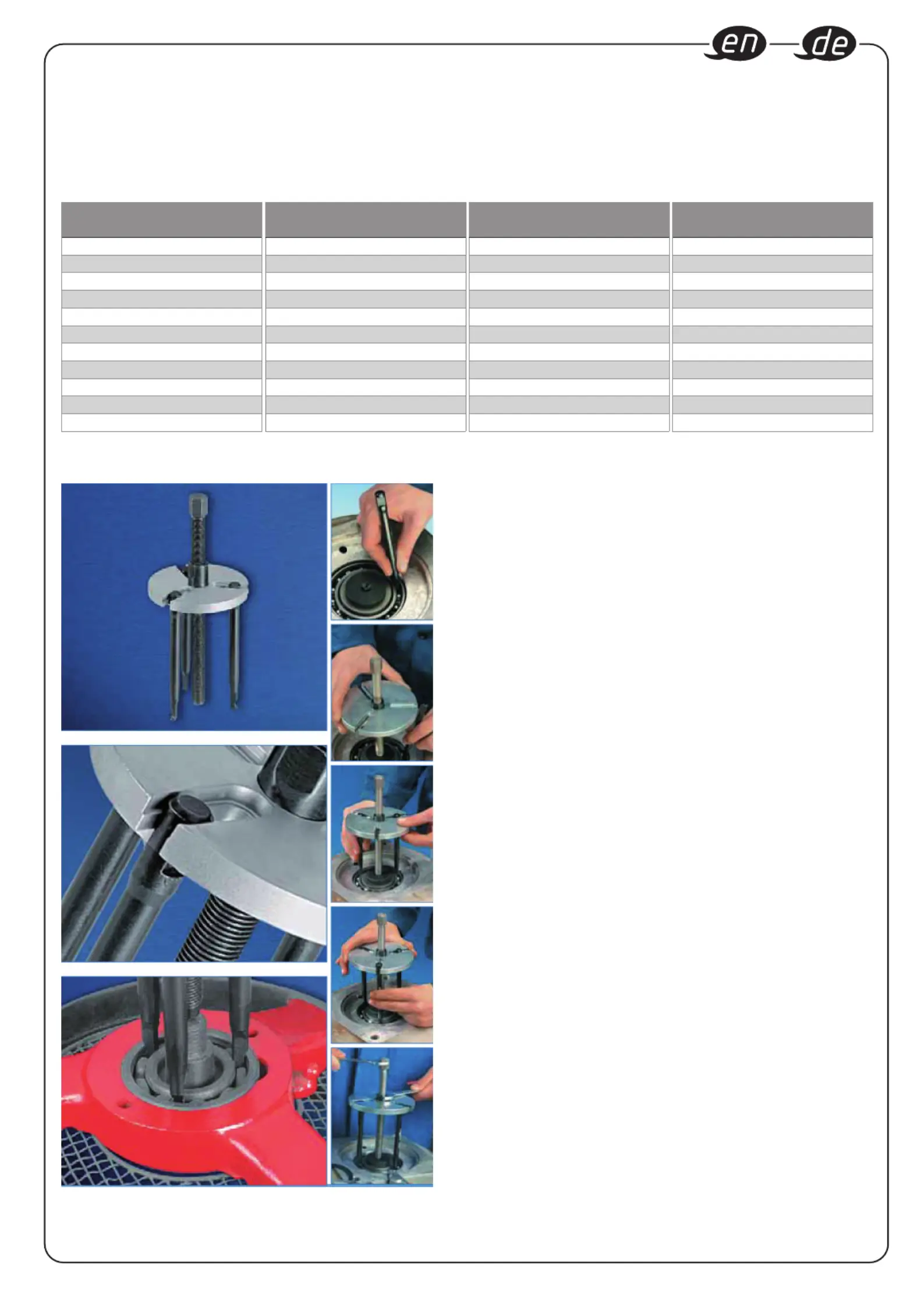

1. Passende Hakengröße auswählen und ersten

Hakenfuß leicht in den Außenring fixieren.

Select the correct hook size and insert the first hook

foot without force in the outside ring.

2. Spindel und Kopf mittig zentrieren und ersten

Haken in die Nut einsetzen.

Centre the spindle and head and place the first

hook in the slot.

3. Weiteren Haken ins Kugellager setzen und durch

leichte Neigbewegung im Kopf arretieren.

Place a further hook in the ball bearing and

lock them in place in the head by a slight tilting

movement.

4. Dritten und ggfs.auch vierten Haken einhängen.

Spindel leicht vorspannen. Haken richten sich

selbständig aus und fixieren sich.

Insert the third - and, if necessary, the fourth hook.

Pretension the spindle slightly. The hooks are

selfaligning and will lock into position automatically.

5. Kopfplatte mit Schlüssel kontern und über

Drehbewegung der Spindel das Lager kontrolliert

abziehen.

Using a spanner, lock the head plate into position

with the nut, and then turn the spindle to make a

controlled extraction of the bearing.

Anwendungshinweis

Kugellager-Abzieger Satz

b

Das Werkzeug

1778-3/40

1778-3/40 II.01.2020/0.0 mw/PDF

Austauschen von Kugellagern 6000 bis 6407

Replacement of Ball Bearings 6000 up to 6407

Hinweis: diese Tabelle dient als Orientierungshilfe bei der Auswahl der Abzieherteile und erhebt keinen Anspruch auf Richtigkeit und/oder Vollständigkeit

Note: this table serves as an orientation aid when selecting the extractor parts and does not claim to be correct and/or complete

LagerHakenAufnahme

BearingHookSupport

60001778-101778-3

60011778-101778-2

60021778-101778-1

60031778-101778-2

60041778-301778-1

60051778-301778-1

60061778-301778-1

60071778-401778-1

60081778-401778-1

60091778-401778-1

60101778-401778-1

LagerHakenAufnahme

BearingHookSupport

62001778-101778-2

62011778-201778-3

62021778-201778-2

62031778-301778-2

62041778-401778-2

62051778-401778-1

63001778-301778-1

63011778-401778-1

63021778-401778-3

63031778-401778-3

63041778-401778-3

LagerHakenAufnahme

BearingHookSupport

60111778-501778-4

60121778-501778-4

62061778-501778-4

62071778-501778-4

62081778-601778-4

62091778-601778-4

62101778-601778-4

62111778-601778-4

62121778-701778-4

62131778-701778-6

63051778-601778-6

LagerHakenAufnahme

BearingHookSupport

63061778-51778-60

63071778-51778-60

63081778-51778-70

63091778-51778-70

63101778-701778-5 + 1778-8

63111778-701778-5 + 1778-9

64031778-601778-4

64041778-701778-4

64051778-701778-6

64061778-701778-6

64071778-601778-6 + 1778-7
