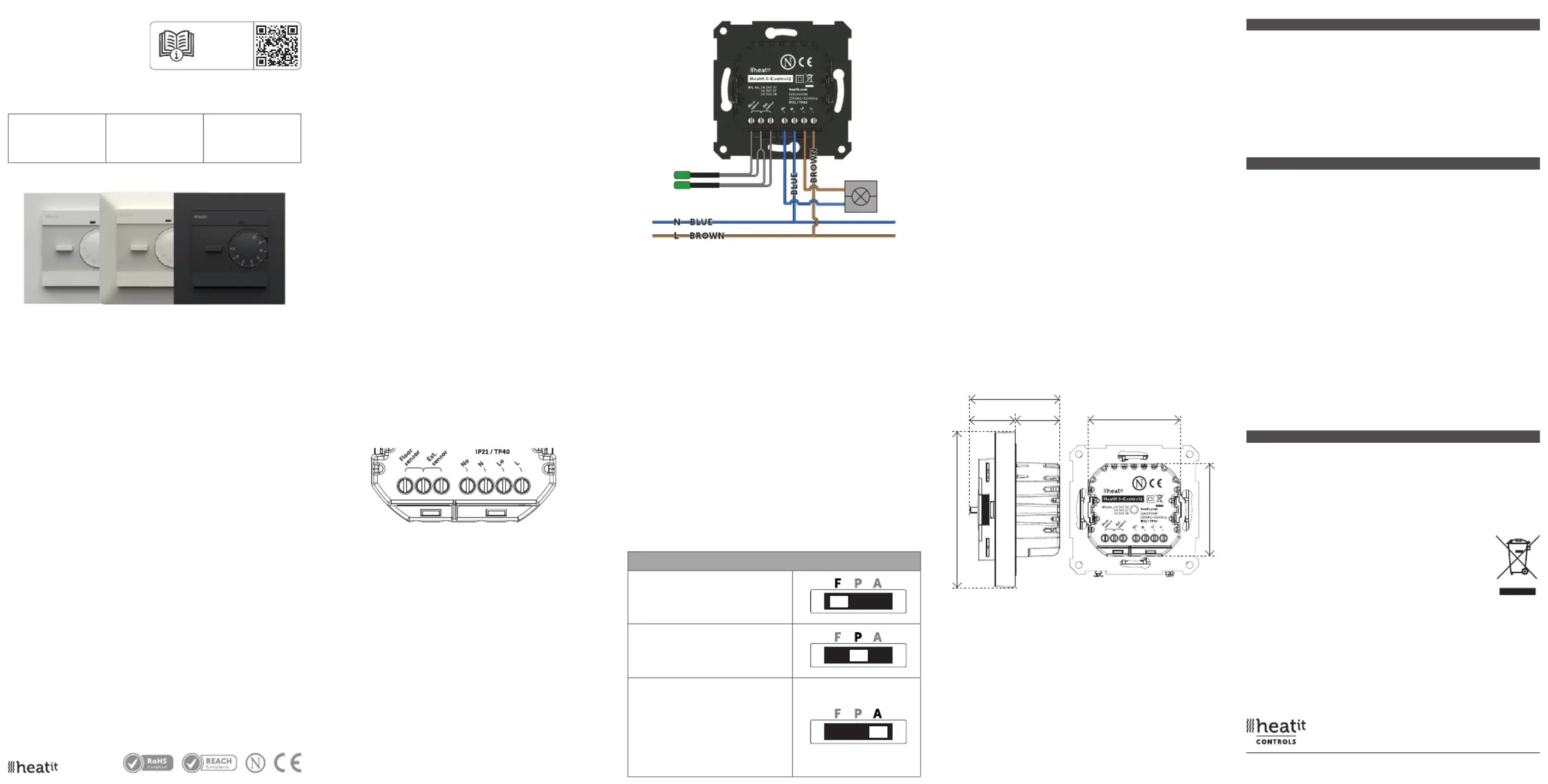

Heatit Controls Heatit Controls AS l Mattisrudsvingen 19, 2827 Hunndalen, NORWAY
Phone: +47 61 18 77 77 l post@heatit.com – www.heatit.com
Do not dispose of electrical appliances as unsorted municipal waste,
use separate collection facilities. To prevent possible harm to the
environment or human health from uncontrolled waste disposal,
recycle it responsibly to promote the sustainable reuse of material
resources. To return your used device, please use the return and
collection systems or contact the retailer where the product was
purchased. They can take this product for environmental safe recycling.
We develop and design our products in accordance with our strict quality
requirements (ISO 9001) and environmental requirements (ISO 14001). All electrical
installations must be carried out by an authorized electrical installer. The product
must be installed in accordance with our installers manual and national building
codes. Any wrongful installation, misuse, damage of the product, is not covered
under warranty. Updated documentation is available at www.heatit.com and/or
documents.heatit.com. Heatit Controls AS can not be held liable for any type of
errors or omittances in our product information. Product specifications may change
without further notice.
Electrical Load Compatibility
The thermostat is designed specifically for resistive loads.
When controlling large resistive, capacitive, or inductive loads,
it is essential to use an appropriate contactor to protect the
thermostat from excessive load to ensure safe operation.
The thermostat can withstand a resistive load of up to
16A/3600W at 230VAC. For loads above 13A, we recommend
using a contactor.
INSTALLATION DISCLAIMER
Installation must be done by a qualified electrician in
accordance with national building codes. Before installation,
disconnect the power to the device from the mains. During
installation of the device, power to the device must be
disconnected AT ALL TIMES!
QUICK START
1. Switch o the mains voltage (turn o the fuse).
2. Open the junction box.
3. Connect according to the diagram as shown in
Chapter “Connections”.
4. After verifying the connections, switch on the mains voltage.
CONNECTIONS
Max tightening torque terminal screws: 2Nm.
If the cable used has multiple strands, using an end sleeve is
advised. The product allows for wiring of cables with a cross
section of up to 1x2.5mm.
Remove the rotary wheel and use a screwdriver to compress
the fastening clips on the sides to remove the front from the
back piece.
Floor sensor NTC type 10kΩ.
External sensor NTC type 10kΩ.
N Power connection (Neutral) 230VAC.
No Heating cable No connection.
L Power connection (Live) 230VAC.
Lo Heating cable Lo connection.
INTRODUCTION
Heatit S-Control2 is an electronic thermostat designed for
water-based and electrical heating control. With four functions,
it oers safe and reliable heating control. The thermostat
provides accurate temperature control and ensures comfort by
regulating underfloor heating, radiators and hydronic systems.
The thermostat helps reduce energy consumption while
keeping the temperature steady and comfortable.
The Heatit S-Control2 features an easy-to-use rotary wheel
for temperature regulation, making it simple to adjust settings.
The device includes a preinstalled temperature adjustment
wheel (5–40°C) and a 1–10 power regulator wheel in the box.
Additionally, it can be customized with various sensor options
to suit dierent needs. The thermostat has a user-friendly
design and is simple to install and program.
The thermostat fits in a standard European junction boxes and
may be used with most System 55 frames. It has a sturdy metal
frame for secure fastening in the junction box.
The thermostat has one built-in room temperature sensor.
Two additional external temperature sensors may also be
connected. The sensors can be used separately, or together to
prevent the floor from overheating. Heatit S-Control2 can also
be used as a power regulator.
The device is equipped with ZeroX™ technology, which
ensures the relay switches at 0V when turning on and o. This
technology significantly extends the thermostat’s lifespan.
NTC
NTC
INSTALLATION
Next, position the thermostat and mount it into the junction
box using 2 screws. Position the plastic front over the part
mounted in the junction box, then carefully press the front until
it clicks into place. Place the rotary wheel back on in the correct
position.
PRINCIPLES OF REGULATION
The thermostat uses temperature readings retrieved from the
internal sensor and/or from external wired sensors to regulate
the temperature. The thermostat will regulate the temperature
using hysteresis.
Hysteresis
Hysteresis sets the osets that are used with the setpoint to
determine when the load is switched on and o relative to the
measured temperature.
CHOICE OF SENSOR
The thermostat has multiple sensors and sensor modes. This
lets you configure the thermostat to work correctly in most
installations. The sensor mode is selected based on both the
DIP switch position, and the sensors connected.
AVAILABLE TEMPERATURE SENSORS
F Floor sensor
P Power regulator mode
(no sensor used)
A Internal room sensor
AF Internal sensor with
Floor sensor limitation
A2 External sensor
A2F External sensor with
floor sensor limitation
Quick Guide
Article no. Doc. version Doc. date
54 305 36
54 305 37
54 305 38
Ver-C 15.06.2025
PRODUCT
DOCUMENTS
HEATIT
S-CONTROL2
FEATURES
• Rotary wheel
• Digital ON/OFF button
• Internal room sensor
• External room sensor (wired by cable)
• Floor sensor
• Power regulator
• Temperature limiter
• ZeroX™ detection
• Single poled switch
TECHNICAL DATA
Rated voltage 230VAC 50Hz
Max load 3600W 16A (resistive load)
Max current 16A
Power consumption <2W
Power regulator Time cycle 0 to 30 min.
Ambient temperature 5°C to 40°C
Regulation temperature 5°C to 40°C
Storage temperature -30°C to 70°C
Hysteresis 0.5°C
Humidity 10% to 85% RH
Compatible with NTC-
sensor with values 10k @ 25°CΩ
Screw terminals Max. 2.5mm
2
2Nm
IP Code IP21
Size (LxWxH) 84 x 84 x 45.5mm
Approvals CE, Nemko
Hereby, Heatit Controls AS, declares that this device is in
compliance with the essential requirements another relevant
provisions of Directive 2014/53/EU.
MAINTENANCE
The product is maintenance-free.
Indoor use only.
Org. doc. 01.05.2024
Floor Sensor Requirement and Temperature Limiting
The temperature limits are minimum 5°C and maximum 40°C.
Some types of flooring require the use of a floor sensor to
ensure that the floor temperature does not exceed 27°C. Refer
to the floor manufacturer’s manual for specific guidelines.
When the thermostat operates in AF or A2F mode, the floor
temperature limiter is automatically set to 27°C.
In all other sensor modes (A, F or A2), the temperature limits are
set to minimum 5°C and maximum 40°C.
SAFETY FEATURES
The device has safety features to ensure safe operation and
warn the user of any faults/unexpected behavior. The device
has an Overheat and Overload function. If the thermostat
registers an Overheat or Overload incident, the thermostat will
switch o and the status LED will blink red.
Overheating
The device features internal temperature sensors to prevent
the device from overheating.
Overload
The device features overload protection. The overload is
triggered if there is a current draw of more than 16A.
THERMOSTAT SETPOINT
Regulation temperature from 5°C - 40°C.
THERMOSTAT DIMENSIONS
84mm
51mm
20.5 24.7mm 51mm
45.2mm
White RAL 9003
54 305 37
Black matt
54 305 38
White RAL 9010
54 305 36

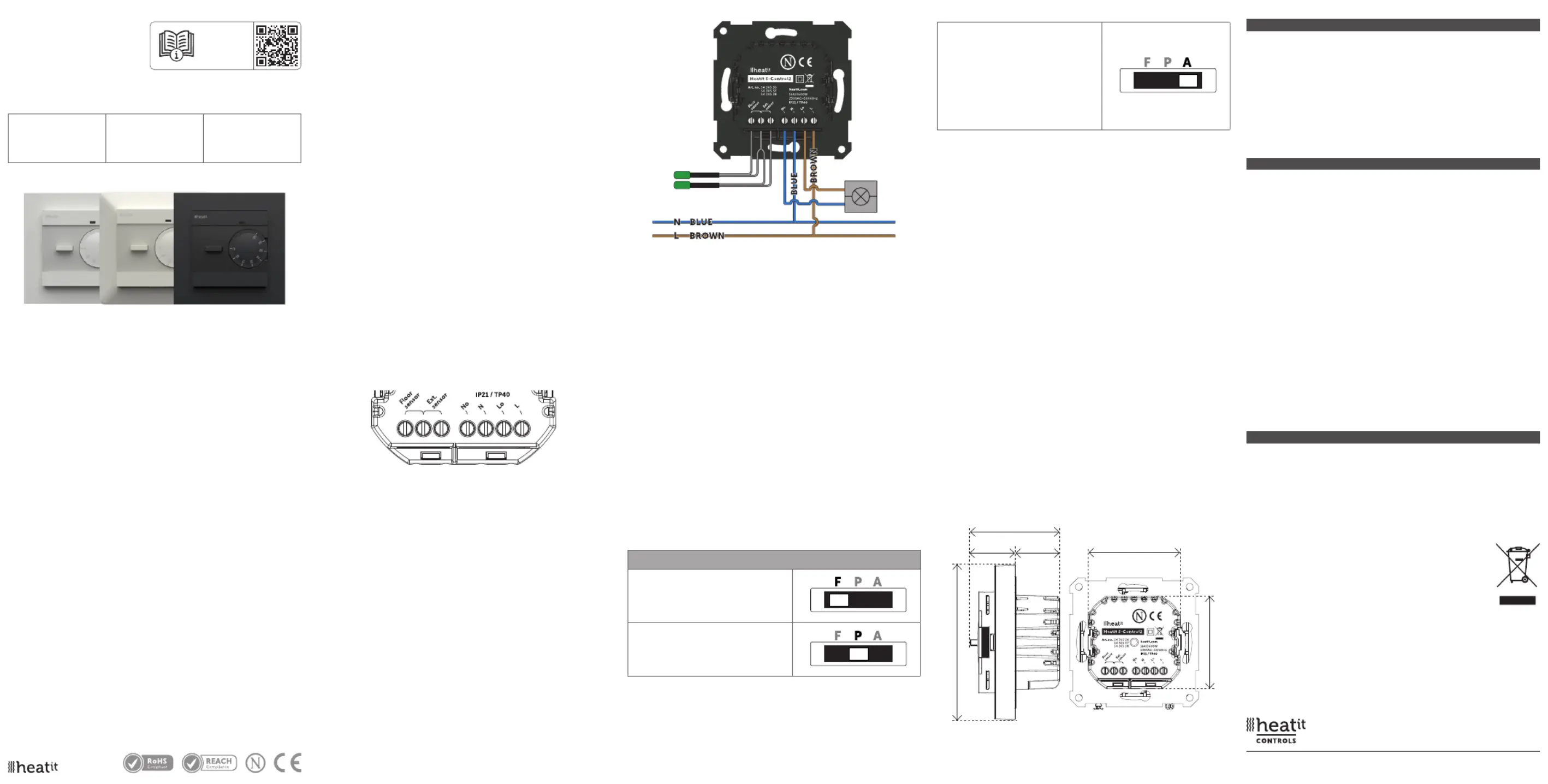

Heatit Controls AS l Mattisrudsvingen 19, 2827 Hunndalen, NORWAY
Tlf: +47 61 18 77 77 l post@heatit.com – www.heatit.com
Ikke kast elektriske apparater som usortert husholdningsavfall; bruk
egne innsamlingsordninger. For å forhindre mulig skade på miljøet eller
menneskers helse fra ukontrollert avfallshåndtering, resirkuler ansvarlig
for å fremme bærekraftig gjenbruk av materialressurser. For å returnere
det brukte apparatet, vennligst bruk retur- og innsamlingssystemene
eller kontakt forhandleren der produktet ble kjøpt. De kan ta imot dette
produktet for miljøvennlig resirkulering.
Vi utvikler og designer våre produkter i henhold til strenge kvalitets- (ISO
9001) og miljøkrav (ISO 14001). Alle elektriske installasjoner skal utføres av
en registrert installasjonsvirksomhet. Produktet skal installeres i samsvar med
installasjonsveiledning og NEK 400. Eventuelle installasjonsfeil, feil bruk eller skade
på produktet dekkes ikke av garantien. Oppdatert dokumentasjon finnes tilgjengelig
på www.heatit.com og/eller documents.heatit.com. Heatit Controls AS kan ikke
holdes ansvarlig for noen form for feil eller utelatelser i vår produktinformasjon.
Produktspesifikasjonene kan endres uten ytterligere varsel.
A Romføler
AF Romføler + gulvføler
A2 Ekstern romføler
A2F Ekstern romføler
+ gulvføler
Krav til gulvsensor og temperaturbegrensning
Temperaturgrensene er minimum 5°C og maksimum 40°C.
Noen typer gulvbelegg krever bruk av en gulvføler for å sikre at
gulvtemperaturen ikke overstiger 27°C. Se gulvprodusentens
manual for spesifikke retningslinjer. Når termostaten opererer
i AF- eller A2F-modus, blir maksbegrensningen til gulvføleren
automatisk satt til 27°C.
I alle andre følermoduser (A, F eller A2) er temperaturgrensene
satt til minimum 5°C og maksimum 40°C.
SIKKERHETSFUNKSJONER
Enheten har sikkerhetsfunksjoner for å sikre trygg drift og varsle
brukeren om eventuelle feil. Enheten har en Overopphetings-
og Overbelastningsfunksjon. Hvis termostaten registrerer en
overopphetings- eller overbelastningshendelse, vil termostaten
slå seg av, og LED lyset vil blinke rødt.
Overoppheting
Enheten har interne temperatursensorer for å forhindre
overoppheting.
Overbelastning
Enheten har 16A overbelastningsbeskyttelse.
Overbelastningen utløses hvis det er et strømforbruk på mer
enn 16A.
TERMOSTATENS INNSTILLING
Reguleringstemperatur fra 5°C til 40°C.
DIMENSJONER
84mm
51mm
20.5 24.7mm 51mm
45.2mm
Kompatibilitet med elektrisk last
Termostaten er spesielt utviklet for resistive laster.
Ved styring av store resistive, kapasitive eller induktive laster,
er det viktig å bruke en passende kontaktor for å beskytte
termostaten mot overlast og sikker drift.
Termostaten tåler en resistiv last på maks 16A/3600W ved
230VAC. Vi anbefaler bruk av kontaktor for laster over 13A.
KRAV VED INSTALLASJON
Produktet skal installeres av autorisert installatør i henhold til
norske byggforskrifter. Før installasjonen må all strømtilførsel til
enheten kobles fra. Spenningen til enheten MÅ TIL ENHVER TID
være frakoblet under montering.
QUICK START
1. Koble fra strømtilførselen (skru av sikringen).
2. Åpne veggboksen.
3. Koble i henhold til diagramet vist i kapittelet ”koblinger”.
4. Etter å p2-ha verifisert tilkoblingene, slå på strømtilførselen.
KOBLINGER
Tiltrekningsmoment klemmer maks 2Nm.
Hvis kabelen som brukes har flere tråder/kordeler anbefales det
å bruke en endehylse. Produktet tillater tilkobling av kabler med
et tverrsnitt på opptil 1x2.5mm.
Ta av vrihjulet og bruk en skrutrekker til å trykke inn
festeklipsene på sidene for å løsne fronten fra bakstykket.
Floor sensor NTC type 10kΩ.
External sensor NTC type 10kΩ.
N Strømtilkobling (Nøytral) 230VAC
No Varmekabel No kobling.
L Strømtilkobling (Live) 230VAC.
Lo Varmekabel Lo kobling.
INNLEDNING
Heatit S-Control2 er en elektronisk termostat designet for
styring av vannbåren gulvvarme og elektrisk oppvarming. Med
fire funksjoner tilbyr den sikker og pålitelig temperaturregulering.
Termostaten gir presis temperaturkontroll og sørger for høy
komfort ved å regulere gulvvarme og radiatorer. Den bidrar
til å redusere energiforbruket samtidig som den holder
temperaturen jevn og behagelig.
Heatit S-Control2 har et brukervennlig vrihjul for
temperaturjustering, noe som gjør det enkelt å endre
innstillingene. Enheten leveres med et forhåndsinstallert
temperaturjusteringshjul (5–40°C) og et 1–10
effektreguleringshjul i esken. I tillegg kan den tilpasses
ulike behov med forskjellige følervalg. Termostaten har et
brukervennlig design og er enkel å installere og konfigurere.
Monteres i standard veggboks og passer inn i System 55
rammer. Termostaten har metallramme for solid innfesting i
veggboks.
Termostaten har en intern temperaturføler, men kan også
tilkobles to eksterne temperaturfølere. Følerne kan brukes alene,
eller sammen for å beskytte gulvet mot overoppheting.
Heatit S-Control2 kan også brukes som effektregulator.
Produktet har implementert ZeroX™ teknologi. Denne tekniske
løsningen sørger for at releet slår inn og ut ved 0V, dermed
oppnår vi betydelig lengre levetid på releet.
NTC
NTC
INSTALLASJON
Plassér termostaten i veggboksen og skru den fast med 2
skruer. Plassér plastikkfronten over den delen som er montert i
veggboksen, trykk deretter forsiktig på fronten til den klikker på
plass. Plassér vrihjulet tilbake i riktig posisjon.
PRINSIPPER FOR REGULERING
Termostaten bruker temperaturavlesninger fra den interne
sensoren og/eller fra eksterne kablede sensorer for å regulere
temperaturen. Termostaten vil regulere temperaturen ved bruk
av hysterese.
Hysterese
Hysterese bestemmer de grenseverdiene som brukes sammen
med setpunktet for å bestemme når lasten skal slås av og på i
forhold til den målte temperaturen.
VALG AV FØLER
Termostaten har flere følere og følermoduser. Dette lar
deg konfigurere termostaten til å fungere riktig i de fleste
installasjoner. Følermodusen velges basert på både DIP-
bryterens posisjon og de tilkoblede sensorene.
TILGJENGELIGE TEMPERATURFØLERE
F Gulvføler
P Effektregulator
(uten føler)
PRODUKT
DOKUMENTER
Hvit RAL 9003
54 305 37
Sort matt
54 305 38
Hvit RAL 9010
54 305 36
Quick Guide
El.-nummer Dok. versjon Dok. dato
54 305 36
54 305 37
54 305 38
Ver-C 15.06.2025
HEATIT
S-CONTROL2
EGENSKAPER
• Vrihjul
• Digital AV/PÅ-bryter
• Intern romføler
• Ekstern romføler (kablet)
• Gulvføler
• Effektregulator
• Temperaturbegrenser
• ZeroX™ deteksjon
• En-polet brudd
TEKNISKE DATA
Spenning 230VAC 50Hz
Maks belastning 3600W 16A (resistiv last)
Maks strøm 16A
Eget forbruk <2W
Eektregulator Tidssyklus 0 til 30 min
Omgivelsestemperatur 5°C til 40°C
Reguleringstemperatur 5°C til 40°C
Lagringstemperatur -30°C til 70°C
Hysterese 0,5°C
Luftfuktighet 10% to 85% RH
Kompatibel med NTC-
følere med verdi 10k @ 25°CΩ
Tilkoblingsklemmer Maks. 2,5mm
2
2Nm
IP-klasse IP21
Størrelse (LxBxH) 84 x 84 x 45,5mm
Sertifisering CE, Nemko
Heatit Controls AS erklærer at denne enheten er i samsvar med
de grunnleggende kravene og andre relevante bestemmelser i
Direktiv 2014/53/EU.
VEDLIKEHOLD
Produktet trenger ikke vedlikehold.
Kun for innendørs bruk.
Org. doc. 01.05.2025
Produktspezifikationen
| Marke: | Heatit |
| Kategorie: | Thermostat |
| Modell: | S-Control2 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Heatit S-Control2 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Thermostat Heatit
14 August 2025
24 September 2024
24 September 2024
5 September 2024
5 September 2024
5 September 2024
5 September 2024
22 Juli 2024
13 Januar 2024
18 November 2023
Bedienungsanleitung Thermostat
- Siemens
- Johnson Control
- Watts
- 2Heat
- RWE
- Eberle
- Weishaupt
- Enda
- HomeMatic
- Ferguson
- Fibaro
- Zehnder
- Bulex
- Crestron
- Drayton
Neueste Bedienungsanleitung für -Kategorien-
19 August 2025
18 August 2025
13 August 2025
12 August 2025
12 August 2025
12 August 2025
9 August 2025
9 August 2025
8 August 2025
7 August 2025
