Seite 1/8
© 2018 nVent 89137856
Rev. K
P/N 89134973
Side-Mount Filter Fans and Grilles
HF/HG Models
INSTRUCTION MANUAL
© 2018 nVent
- 2 -
89137856

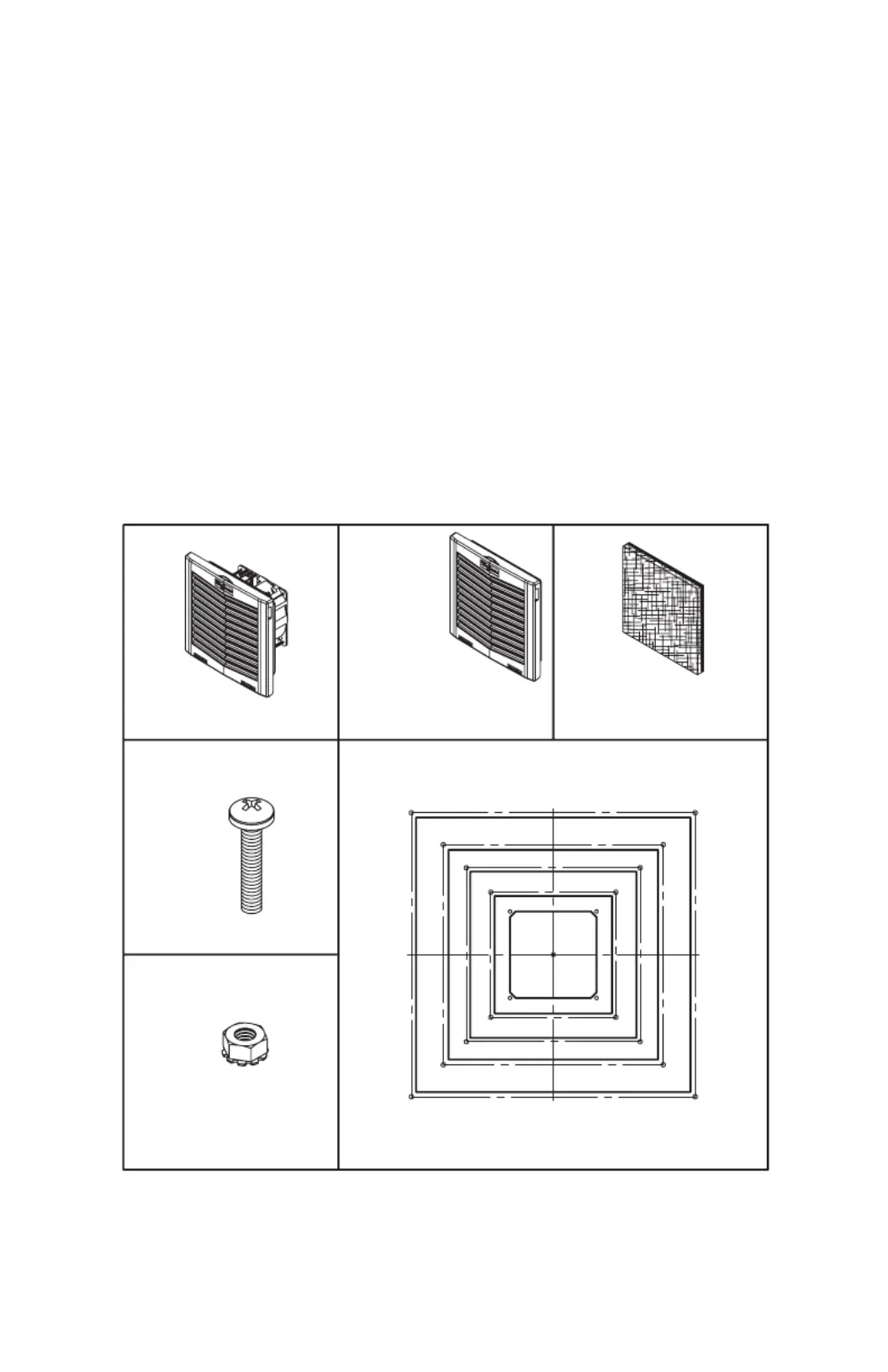

+)+*0[
+)+*0[
[ [
3XUFKDVH6HSDUDWHO\
[
[
+)+*0
+)+*0
2SWLRQDO
[
2SWLRQDO
[
TABLE OF CONTENTS
Installation Instructions............................................................................................3
Wire Diagrams ...........................................................................................................5
How to Read Model Numbers .................................................................................6
Filter Cleaning / Replacement .................................................................................6
Replacement Parts ...................................................................................................7
Warranty .....................................................................................................................7
© 2018 nVent
89137856
- 3 -
Before cutting holes in the sides of the enclosure, verify
all internal components are clear of the cutting tool to
avoid damaging installed components.
CAUTION
INSTALLATION INSTRUCTIONS
1. Apply cutout template to the side of the enclosure located as desired.
See Figure 1
2. Cutout hole in enclosure using the appropriate cutout size for the model you
purchased.
3. Deburr the cutting edge.
4. Insert fan or grille and push into opening until all four corners are snapped
and locked. See Figure 2.
5. Mounting fasteners are not required for panel or enclosure material thickness
less than .10 (2.5 mm). For panel or enclosure material thickness between .10
(2.5 mm) and .14 (3.5 mm), mounting fasteners are recommended. For panel
or enclosure material thickness greater than .14 (3.5 mm), mounting fasteners
are required in order to maintain the IP / Type 12 rating.
6. In order to install the mounting fasteners, removal of the grille is required.
Remove the grille by pulling from the top of the grille to 45° maximum as
shown in Figure 3 on page 4. Then pull from the bottom as shown in Figure
4 on page 4.
NOTE: The orientation “Top” directs the louvers downward. This is for
reference only; the assembly can be installed to orient louvers in any direction.
7. It may be necessary to drill out the mounting holes in the lter housing. For
model HF04, use a 1/8 (3 mm) drill bit. For models HF05, HF09, HF10 and
HF13, use a 5/32 (4 mm) drill bit.
8. Torque fasteners to 20-25 in-lbs (2.3-2.8 Nm). See Figure 5 on page 4.
9. Install the grille as shown in Figure 2
10. Verify the location of the enclosure with installed lter fan has a minimum
clearance of 7.00 (178 mm). See Figure 7 on page 4
11. Wire the lter fan following the Wire Diagrams on page 5 for the
appropriate model being installed.

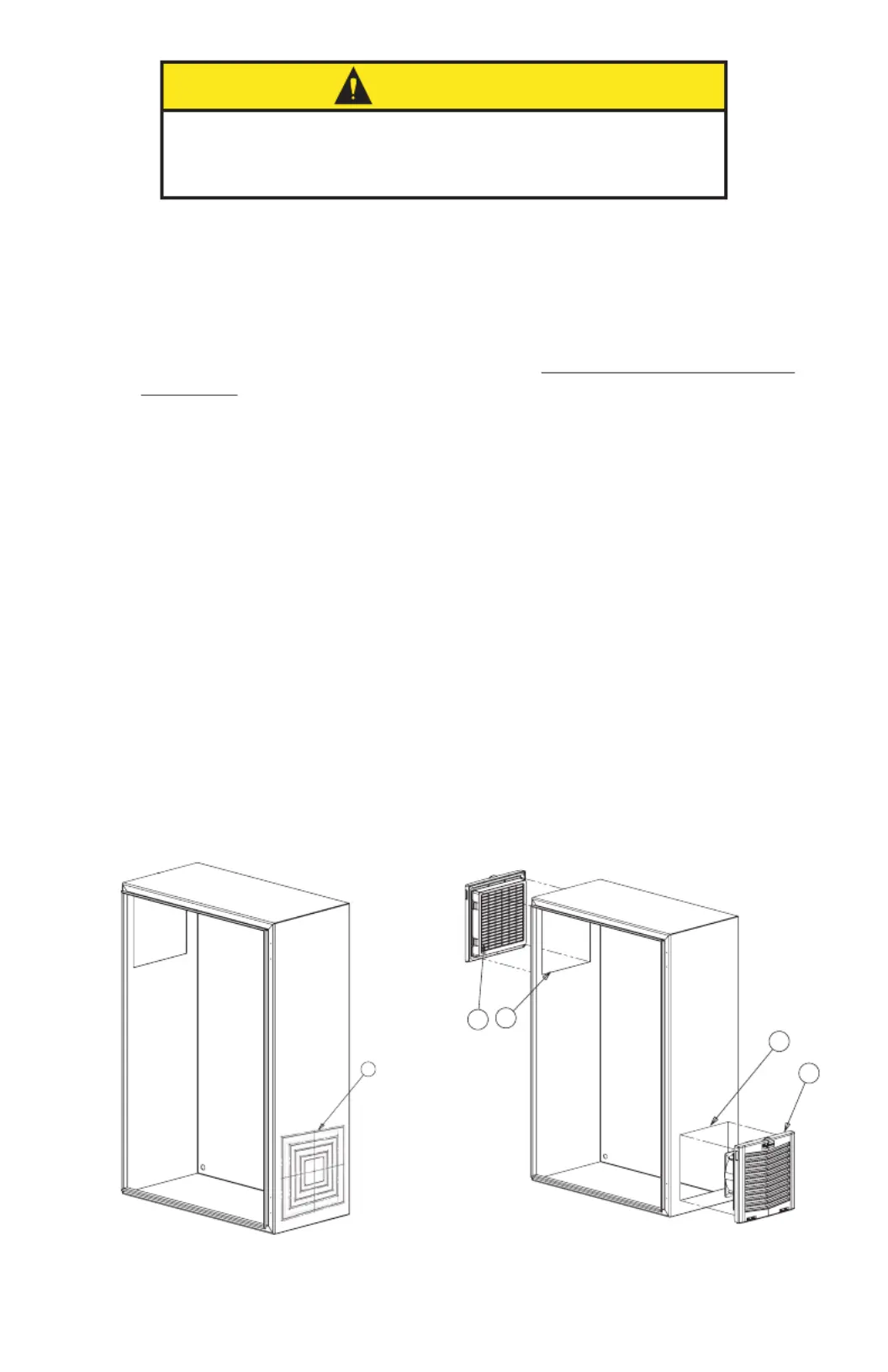

Figure 1
Figure 2
