I-PRO WV-S6532LNS Bedienungsanleitung

Lies die bedienungsanleitung für I-PRO WV-S6532LNS (2 Seiten) kostenlos online; sie gehört zur Kategorie Sicherheitskamera. Dieses Handbuch wurde von 8 Personen als hilfreich bewertet und erhielt im Schnitt 4.4 Sterne aus 4.5 Bewertungen. Hast du eine Frage zu I-PRO WV-S6532LNS oder möchtest du andere Nutzer dieses Produkts befragen? Stelle eine Frage

Schritt 3

Die Kamera befestigen

Schritt 2

Anschlüsse

WV-X6533LNS

Vorbereitungen

Sonstige benötigte Gegenstände (nicht im Lieferumfang inbegriffen)

Vor Beginn der Montage die für die einzelnen Montageverfahren erforderlichen Teile bereit legen. Die erfor-

derlichen Teile sind in folgender Tabelle zusammengefasst.

Behandeln Sie das Fundament des Installationsortes, die Installationsstützen und andere Installationsteile

mit einem Salzschutzmittel.

MontageverfahrenMontageschraube

Mindestausreiß-

festigkeit/ 1 St.

ÅWenn Sie die Kamera an der Decke aufhängen

Verwenden Sie die Deckenmontagehalterung (WV-Q121BS*

1

).

M10-Schrauben /

4 St.

1411 N

ıWenn Sie die Kamera an einer Wand anbringen

Verwenden Sie die Wandmontagehalterung (WV-Q122AS

*

1

).

M10-Schrauben /

4 St.

823 N

Vorbereitung der Installation

[1] Setzen Sie, soweit erforderlich, eine

SD-Speicherkarte ein.

Detaillierte Informationen zum Einsetzen und Entneh-

men einer SD-Speicherkarte finden Sie in den Wichti-

gen Informationen auf der beigefügten CD-ROM.

qLösen Sie die 2 Befestigungsschrauben (M4) der

SD-Steckplatzabdeckung mit einem Kreuzschlitz-

schraubendreher und öffnen Sie die SD-Steckplatz-

abdeckung.

wSetzen Sie eine SD-Speicherkarte in den SD-Steck-

platz ein. Drücken Sie sie bis zum Ende herein und

achten Sie darauf, dass Sie ein Klicken hören. Neh-

men Sie die Finger von der SD-Speicherkarte und

überprüfen Sie, dass die Rückseite nicht über der

SD-Führungsrippe übersteht.

e

Bringen Sie die SD-Steckplatzabdeckung wieder an.

Empfohlenes Anzugsdrehmoment der Befesti-

gungsschrauben der SD-Steckplatzabdeckung:

1,38 N·m

[2] Halten Sie die Kabel der Kamera bereit.

Wenn der einzig notwendige Anschluss zur

Kamera ein Ethernetkabel ist

Entfernen Sie das Kabelgehäuse (2 Positionen) nicht,

verwenden Sie es unverändert.



Wenn Sie eine 24-V-Wechselstrom-Stromversor-

gung, ein externes Eingangs-/Ausgangsgerät

oder Audioeingangs-/ausgangsgerät verwenden

Lösen Sie mit einem Kreuzschlitzschraubendreher

die 4 Schrauben (M4), mit denen die Kabelgehäuse

an der Oberseite der Kamera befestigt sind, und zie-

hen Sie die darin enthaltenen Kabel heraus. Legen

Sie die Kabelgehäuse weg.

Installation

Die Montage wird in 4 Schritten erläutert.

⇨

⇨

⇨

Schritt 1

Die Montagehalterung

anbringen und die

Kamera aufhängen

Schritt 4

Netzwerkeinstellungen

• Zur Demontage der Kamera die Montageschritte in umgekehrter Reihenfolge durchführen.

Kabelabdeckung1 St. .................................................

Wasserdichtem Band1 St. ..........................................

Wasserdichte RJ45 Steckerabdeckung1 St. ...............

Wasserdichte RJ45 Steckerverbinderkappe1 St. .........

Regenwasserabweisendes Etikett........................1 St.

8-poliges Alarmkabel1 St. ...........................................

24 V Wechselstromversorgung-Anschlusssatz1 St. .....

(Stromversorgungsanschlussgehäuse: 1 St.,

Anschluss: 3 St.)

Spezialsechskantschrauben

*3

..............................5 St.

(einschl. 1 Reserve)

Sicherungsscheiben5 St. ............................................

(einschl. 1 Reserve)

Bedienerhandbücher

Standardzubehör

Installationshandbuch (vorliegendes Dokument)

...1 St.

Important Safety Instructions1 St. ..........................

CD-ROM*

1

......................................................1 St.

Code-Aufkleber*

2

............................................1 St.

*1 Die CD-ROM enthält mehrere Arten von Bedienungsanleitungen sowie verschiedene Hilfsprogramme.

*2 Dieser Aufkleber wird eventuell für das Netzwerk-Management benötigt. Diesen Aufkleber sorgfältig

aufbewahren, damit er nicht verloren geht.

Für die Installation sind folgende Teile erforderlich.

Wasserdichtem Band

*3 Die Schrauben sind zur Montage der Kamera an einer separat erhältlichen Montagehalterung

erforderlich.

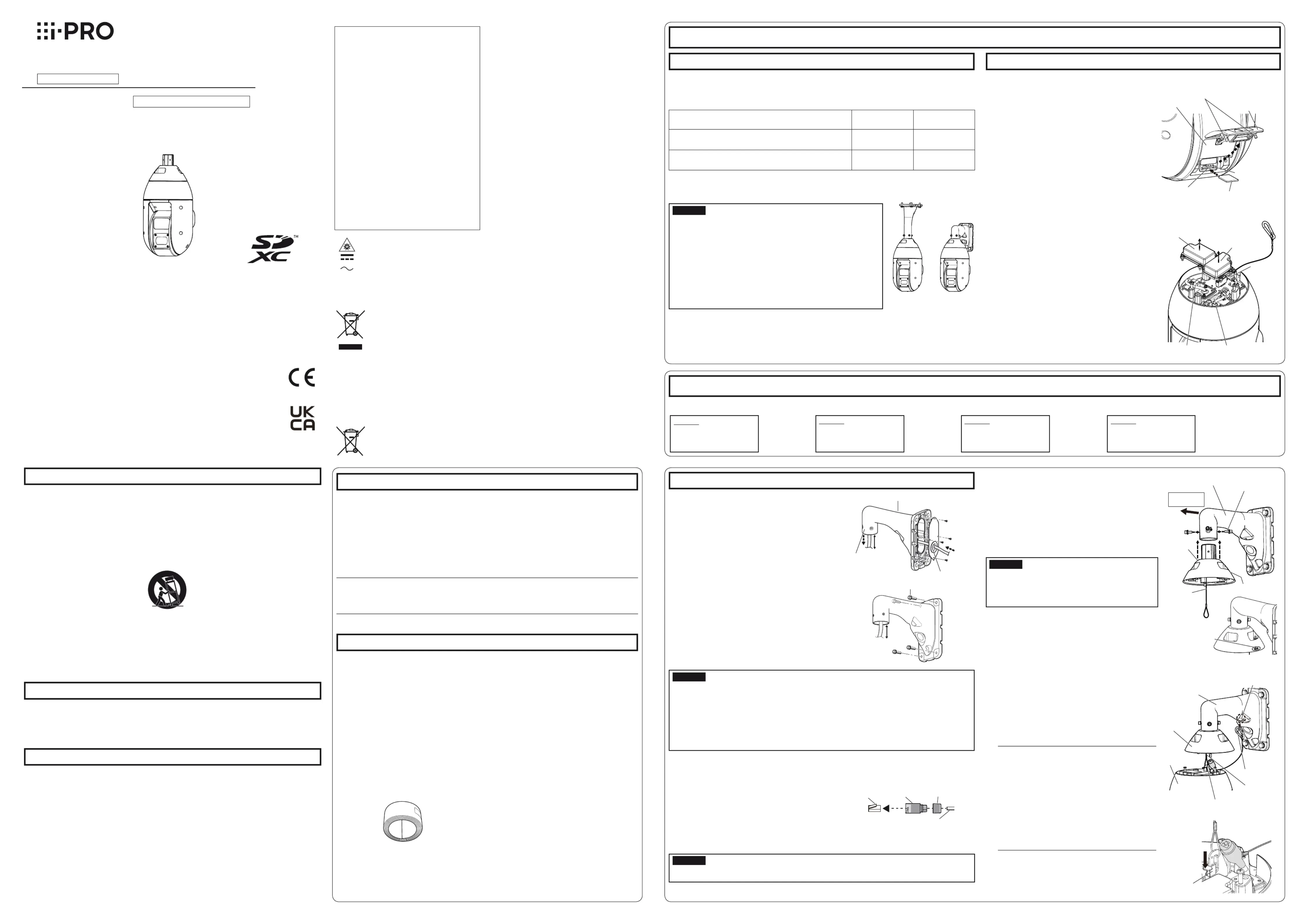

Netzwerkkamera

Modell-Nr.WV-X6533LNS, WV-S6532LNS

(Starke Salzschadenbeständigkeit)

Installationshandbuch

WARNUNG:

• Um Verletzungen zu verhindern, muss dieser

Apparat in Übereinstimmung mit der

Installationsanleitung sicher an der Wand bzw.

an der Decke befestigt werden.

• Alle mit der Installation dieses Produkts verbun-

denen Arbeiten sollten von qualifiziertem

Kundendienstpersonal oder

Systeminstallateuren vorgenommen werden.

• Der Einbau hat nach den einschlägigen

Einbauvorschriften zu erfolgen.

• Anschlüsse müssen den örtlichen elektrotechni-

schen Vorschriften entsprechen.

• Batterien (Akku oder einliegende Batterien)

müssen von Wärmequellen wie Sonnenlicht und

Feuer ferngehalten werden.

• Dieses Gerät ist konform mit der Klasse A von

CISPR 32. In der Nähe von Wohngebieten kann

dieses Gerät Funkstörungen verursachen.

• Der Betrieb des Geräts in Wohngebieten kann

Funkstörungen verursachen.

VORSICHT:

• Die Netzwerkkamera ist für den Anschluss an

ein Ethernet- bzw. PoE+-Netzwerk bestimmt

und darf nicht nach außen geroutet werden.

• Dieses Produkt emittiert IR-Strahlung der

RISIKOGRUPPE 2.

Augenkontakt vermeiden. Angemessene

Abschirmung oder Augenschutz verwenden.

Entsorgung von Altgeräten und Batterien

Nur für die Europäische Union und Länder mit Recyclingsystemen

Dieses Symbol, auf den Produkten, der Verpackung und/oder den Begleitdokumenten, bedeutet,

dass gebrauchte elektrische und elektronische Produkte sowie Batterien nicht in den allgemeinen

Hausmüll gegeben werden dürfen.

Bitte führen Sie alte Produkte und verbrauchte Batterien zur Behandlung, Aufarbeitung bzw. zum

Recycling gemäß den gesetzlichen Bestimmungen den zuständigen Sammelpunkten zu. Endnutzer

sind in Deutschland gesetzlich zur Rückgabe von Altbatterien an einer geeigneten Annahmestelle

verpflichtet. Batterien können im Handelsgeschäft unentgeltlich zurückgegeben werden.

Indem Sie diese Produkte und Batterien ordnungsgemäß entsorgen, helfen Sie dabei, wertvolle

Ressourcen zu schützen und eventuelle negative Auswirkungen auf die menschliche Gesundheit und

die Umwelt zu vermeiden.

Für mehr Informationen zu Sammlung und Recycling, wenden Sie sich bitte an Ihren örtlichen

Abfallentsorgungsdienstleister.

Gemäß Landesvorschriften können wegen nicht ordnungsgemäßer Entsorgung dieses Abfalls

Strafgelder verhängt werden.

Hinweis für das Batteriesymbol (Symbol unten)

Dieses Symbol kann in Kombination mit einem chemischen Symbol abgebildet sein. In diesem Fall

erfolgt dieses auf Grund der Anforderungen derjenigen Richtlinien, die für die betreffende Chemikalie

erlassen wurden.

• Bitte lesen Sie diese Bedienungsanleitung vor dem Anschließen und der Inbetriebnahme dieses

Produkts aufmerksam durch und halten Sie sie jederzeit griffbereit.

• Für Informationen über die allgemeine Beschreibung dieses Produkts, siehe die “Wichtige Informationen”

auf der mitgelieferten CD-ROM. Informationen zur Durchführung der Einstellungen und zur Bedienung

der Kamera finden Sie in der Bedienungsanleitung auf unserer folgenden Support-Website.

https://i-pro.com/global/en/surveillance/documentation_database

• Bitte lesen Sie den Abschnitt Wichtige Informationen, bevor Sie den Rest des Handbuchs lesen.

Wichtige Sicherheitsinstruktionen

1) Bitte lesen Sie diese Instruktionen aufmerksam durch.

2) Bewahren Sie die Instruktionen sorgfältig auf.

3) Befolgen Sie alle Warnungen.

4) Befolgen Sie alle Instruktionen.

5) Installieren Sie dieses Gerät niemals in der Nähe von Wärmequellen wie Heizkörpern, Öfen oder

anderen wärmeerzeugenden Apparaten (einschließlich Verstärkern).

6) Verwenden Sie nur vom Hersteller vorgeschriebene/s Vorrichtungen/Zubehör.

7) Verwenden Sie dieses Gerät nur mit dem vom Hersteller vorgeschriebenen oder mit dem Gerät mit-

gelieferten Wagen, Ständer, Stativ oder Tisch. Bei Verwendung eines Wagens ist Vorsicht beim

Transport des Geräts auf dem Wagen geboten, um ein Umkippen und die damit verbundenen mögli-

chen Verletzungen zu vermeiden.

S3125A

8) Ziehen Sie den Netzstecker dieses Geräts bei Gewittern oder längerem Nichtgebrauch aus der

Netzdose.

9) Überlassen Sie alle Wartungsarbeiten qualifiziertem Kundendienstpersonal. Wartungsarbeiten sind

erforderlich, wenn das Gerät auf irgendeine Weise beschädigt wurde, wie zum Beispiel bei defektem

Netzkabel oder Netzstecker bzw. bei auf das Gerät verschütteten Flüssigkeiten, in das Gerät einge-

drungenen Gegenständen, wenn das Gerät Regen oder übermäßiger Luftfeuchtigkeit ausgesetzt

wurde, nicht richtig funktioniert oder fallen gelassen wurde.

Fehlersuche

Bevor Sie sich an den Kundendienst wenden, sehen Sie im Kapitel “Fehlersuche” unter Wichtige Infor-

mationen auf der CD-ROM und in der Bedienungsanleitung auf unserer Support-Website nach. Prüfen

Sie anschließend das Problem.

Beiliegende Einbauanleitung

Open-Source-Software

• Dieses Produkt enthält Open-Source-Software, die unter der GPL (GNU General Public License),

LGPL (GNU Lesser General Public License) usw. lizenziert ist.

• Die Kunden dürfen den Quellcode der Software, die unter der GPL und/oder LGPL lizenziert ist, ver-

vielfältigen, verteilen und verändern.

• Siehe die Datei “readme.txt” auf der mitgelieferten CD-ROM zu Einzelheiten über die Lizenzen der

Open-Source-Software und den Quellcode.

• Beachten Sie bitte, dass wir auf irgendwelche Anfragen bezüglich des Inhalts des Quellcodes nicht

antworten.

: Vorsicht, infrarote Strahlung

: Gleichstromsymbol

: Wechselstromsymbol

Die Produktdokumentation besteht aus den folgenden Dokumenten.

• Installationshandbuch (vorliegendes Dokument): Erläutert die Installation, Montage,

Kabelanschlüsse und Netzwerkanschlüsse. Die Erläuterungen in diesem Handbuch basieren auf

Modell WV-X6533LNS.

• Wichtige Informationen (auf der mitgelieferten CD-ROM): Bieten grundlegende Informationen

über das Produkt wie Sicherheitsvorkehrungen zur Installation, Teile und Funktionen, usw.

• Bedienungsanleitung (auf unserer Support-Website):Beschreibungen zu Einstellung und Bedie-

nung der Kamera.

Die in diesem Dokument verwendete “<Kontroll-Nr.: C****>” kann zur Suche auf unserer Support-

Website (https://i-pro.com/global/en/surveillance/training_support/support/technical_information)

verwendet werden und leitet Sie zu den richtigen Informationen weiter.

Anmerkung:

• Die Abbildungen in diesem Handbuch, die das äußere Aussehen und Teile des Geräts zeigen,

können aufgrund laufender Verbesserungen geringfügig vom tatsächlichen Produkt abweichen.

• SDXC/SDHC/SD-Speicherkarte sind unter dem Begriff SD-Speicherkarte zusammengefasst.

*1 -Detaillierte Informationen zum Anbringen der Kamera an der Montage

halterung finden Sie in der Bedienungsanleitung der entsprechenden

Montagehalterung.

WICHTIG:

• Informationen zur Mindestausreißfestigkeit finden Sie auf unserer

Support-Website (https://i-pro.com/global/en/surveillance/training_

support/support/technical_information <Kontroll-Nr.: C0120>).

• Besorgen Sie sich für die Montage an der Decke oder Wand vier

Montageschrauben (M10).

•

Wählen Sie Schrauben entsprechend dem Material des Ortes, an

dem die Kamera montiert werden soll. Holzschrauben oder Nägel

dürfen nicht verwendet werden.

• Ziehen Sie bitte die Verwendung von korrosionsbeständigen Monta-

geschrauben oder Dichtmitteln in Betracht.

•

Wenn die Montagestelle, beispielsweise eine Gipskartonplatte, zu

schwach ist, um das Gesamtgewicht zu tragen, muss der Einbaube-

reich verstärkt werden.

<Rückseite der Kamera>

SD-Steckplatz

SD-Speicherkarte

(mit dem Etikett nach unten)

SD-Steckplatz-

abdeckung

Typenschild

Befestigungsschrauben der

SD-Steckplatzabdeckung

SD-Führungsrippe

RJ45-Netz-

werkkabel

Alarm-Eingangs-/Ausgangskabel /

Audio-Eingangs-/Ausgangskabel

Stromversorgungsklemme

(24 V Wechselstrom)

Netzkabelgehäuse

Mehrleiterka-

belgehäuse

<Oberseite der Kamera>

WV-Q122AS

WV-Q121BS

🄰🄱

Nur für die professionelle Anwendung

Befestigungsschrauben (4 St.)

(M10, vor Ort zu beschaffen)

180 - 190 mm

Schritt 1 Die Montagehalterung anbringen und die Kamera aufhängen

An dieser Stelle ist ein Beispiel der Installation an einer

Wand mithilfe der Wandmontagehalterung (WV-Q122AS)

erläutert. Detaillierte Informationen zum Ablauf der

Installation finden Sie in der Bedienungsanleitung der

entsprechenden Montagehalterung.

[1] Bereiten Sie die Installationsfläche vor.

Legen Sie die Befestigungsposition und, soweit erforder-

lich, die Bohrlöcher für die Schrauben und Anker in der

Wand und ein Loch für die Verkabelung fest.

[2] Führen Sie ein Kabel zur Montagehalterung und

befestigen Sie es an der Installationsfläche.

q

F

ühren Sie die Kabel, die von der Installationsfläche

von der Rückseite der Montagehalterung kommen,

nach innen und ziehen Sie sie aus dem Kameramon-

tageanschluss (Kabelabdeckungsseite) heraus

.

Wenn Sie die Kabel zur Montagehalterung führen,

achten Sie darauf, dass Sie keine übermäßige Kraft

auf die Kabel ausüben.

wFüllen Sie die angebohrte Installationsfläche und die

Lücke an der Rückseite der Montagehalterung mit

Material zur Wasserabdichtung aus.

eBringen Sie die Montagehalterung mit Befestigungs-

schrauben (4 St.) (M10: vor Ort zu beschaffen) an der

Wandfläche an.

[4] Bringen Sie die Kabelabdeckung (Zubehör) an

der Montagehalterung an.

qBefestigen Sie die Kabelabdeckung mithilfe der Spe-

zialsechskantschrauben und Sicherungsscheiben an

der Montagehalterung, indem Sie die Schrauben mit

einem Sechskantschlüssel für M5-Schrauben (vor

Ort zu beschaffen) festziehen.

Achten Sie bei der Ausrichtung der Kabelabdeckung

darauf, dass die Markierung “REAR” der Kabelabde-

ckung zur Montagehalterung weist.

Empfohlenes Anzugsmoment: 9,8N·m

WICHTIG:

• Die mit der WV-Q121BS/WV-Q122AS mitgelieferte

Kameramontageschraube (Sechskantschraube (M6))

kann nicht verwendet werden. Verwenden Sie die mit

der Kamera mitgelieferte Spezialsechskantschraube,

die eine große Unterlegscheibe aufweist.

wEntfernen Sie das Klebeband, da der Fangdraht im

Innern der Kabelabdeckung mit Klebeband proviso-

risch befestigt ist.

[5] Hängen Sie die Kamera am Fangdraht der

Kabelabdeckung auf und bringen Sie den Fang-

draht an der Montagehalterung an.

qBringen Sie die Kamera zum Installationsort und

haken Sie den Fangdraht der Kabelabdeckung in die

Drahtschlinge am oberen Teil der Kamera ein.

Senken Sie dann den Drahtstopper, um zu

verhindern, dass der Fangdraht herausfällt.

wBringen Sie den Fangdraht der Kamera am Bereich

für die Drahtschlinge an der Montagehalterung an.

Informationen zur Befestigungsposition des

Fangdrahts finden Sie in der Bedienungsanleitung

der entsprechenden Montagehalterung.

Anmerkung:

• Die Teile zur horizontalen und vertikalen Drehung

der Kamera sind mit Klebeband befestigt. Entfer-

nen Sie das Klebeband nicht, bis die Kamera fer-

tig montiert ist.

• Die Kamera ist nicht fixiert. Achten Sie darauf, die

Kamera nicht gegen umgebende Hindernisse zu

schlagen.

• Halten Sie einen Arbeitsbereich von 800 mm oder

mehr von der Kabelabdeckung bis zur Bodenflä-

che frei, wenn Sie die Kamera aufhängen.

• Die Fangdrähte sind dafür ausgelegt, dass nur

die Kamera aufgehängt wird. Hängen Sie keinen

anderen Gegenstand als die Kamera an.

WICHTIG:

• Stellen Sie die wasserdichte Ausführung des Lochs für die Befestigung der Montagehalterung, des

Anschlusses zum Herausziehen des Kabels aus der Installationsfläche und der Lücke an der Rück-

seite der Montagehalterung her und befestigen Sie die Montagehalterung an der Installationsfläche.

• Befestigungsschraube: Mindestausreißfestigkeit (pro Schraube)

WV-Q121BS 1411 N

WV-Q122AS 823 N

• Stellen Sie die Kabellänge vom Kameramontageanschluss der Montagehalterung bis zum Kabelende

auf 180 - 190 mm ein. (Wenn das Kabel zu weit herausgezogen wird, gestaltet sich das Verstauen

des Kabels schwierig. Wenn es im Gegenteil zu kurz ist, kann das Kabel bei der Installation der

Kamera diese nicht erreichen. Achten Sie sorgfältig auf die Länge des Kabels.)

WICHTIG:

• -Die maximale Länge des Ethernetkabels (vor Ort zu beschaffen) beträgt 100 m, und sein Außen

durchmesser beträgt ø5 mm bis ø6,5 mm.

Montagehalterung (Beispiel: WV-Q122AS)

180 - 190 mm

Kameramontagean-

schluss

Kappe

Wasserdichte

RJ45 Stecker-

abdeckung

(Zubehör)

Wasserdichte

RJ45 Stecker-

verbinderkappe

(Zubehör)

RJ45-Stecker

(vor Ort zu

beschaffen)

Ethernetkabel (vor Ort zu beschaffen)

Kabelabde-

ckung

(Zubehör)

Fangdraht

Montagehalterung

(Beispiel: WV-Q122AS)

Vorderseite

der Halterung

Spezialsechskant-

schrauben

(Mit Sicherungsscheiben)

Drahtstopper

Drahthaken-

abschnitt

Montagehalterung

(Beispiel: WV-Q122AS)

Kabelab-

deckung

Drahtschlinge am oberen Teil der Kamera

Kamerage-

häuse

w Fangdraht

q Fangdraht

Markierung REAR

Markierung

REAR

• Achten Sie darauf, die Gummiteile von der Innenseite der wasserdichten RJ45-Steckerabdeckung

nicht zu entfernen (Zubehör).

[3] Bereiten Sie das Ethernetkabel (vor Ort zu beschaf-

fen) vor und bringen Sie die Abdeckung und Kappe

des wasserdichten Abschlusses (Zubehör) an.

Führen Sie das Ethernet-Kabel zuerst durch die wasser-

dichte RJ45-Steckerverbinderkappe (Zubehör) und dann

durch die wasserdichte RJ45-Steckerabdeckung (Zubehör).

Verwenden Sie dann ein Spezialwerkzeug (vor Ort zu

beschaffen), um den RJ45-Stecker (vor Ort zu beschaffen)

mit dem Ende des Ethernet-Kabels zu verkräuseln.

i-PRO Co., Ltd.

Fukuoka, Japan

https://www.i-pro.com/

© i-PRO Co., Ltd. 2022 N1120-1042 PGQP3148YA

Authorised Representative in EU:

i-PRO EMEA B.V.

Laarderhoogtweg 25, 1101 EB

Amsterdam, Netherlands

i-PRO EMEA B.V. UK Branch

1010 Cambourne Business Park,

Cambridgeshire CB23 6DP

Produktspezifikationen
