Montagehinweis
ecolink / ecolink fast connect
1© ifm electronic gmbh 11626740 / 01 11 / 2025
ecolink Steckverbinder

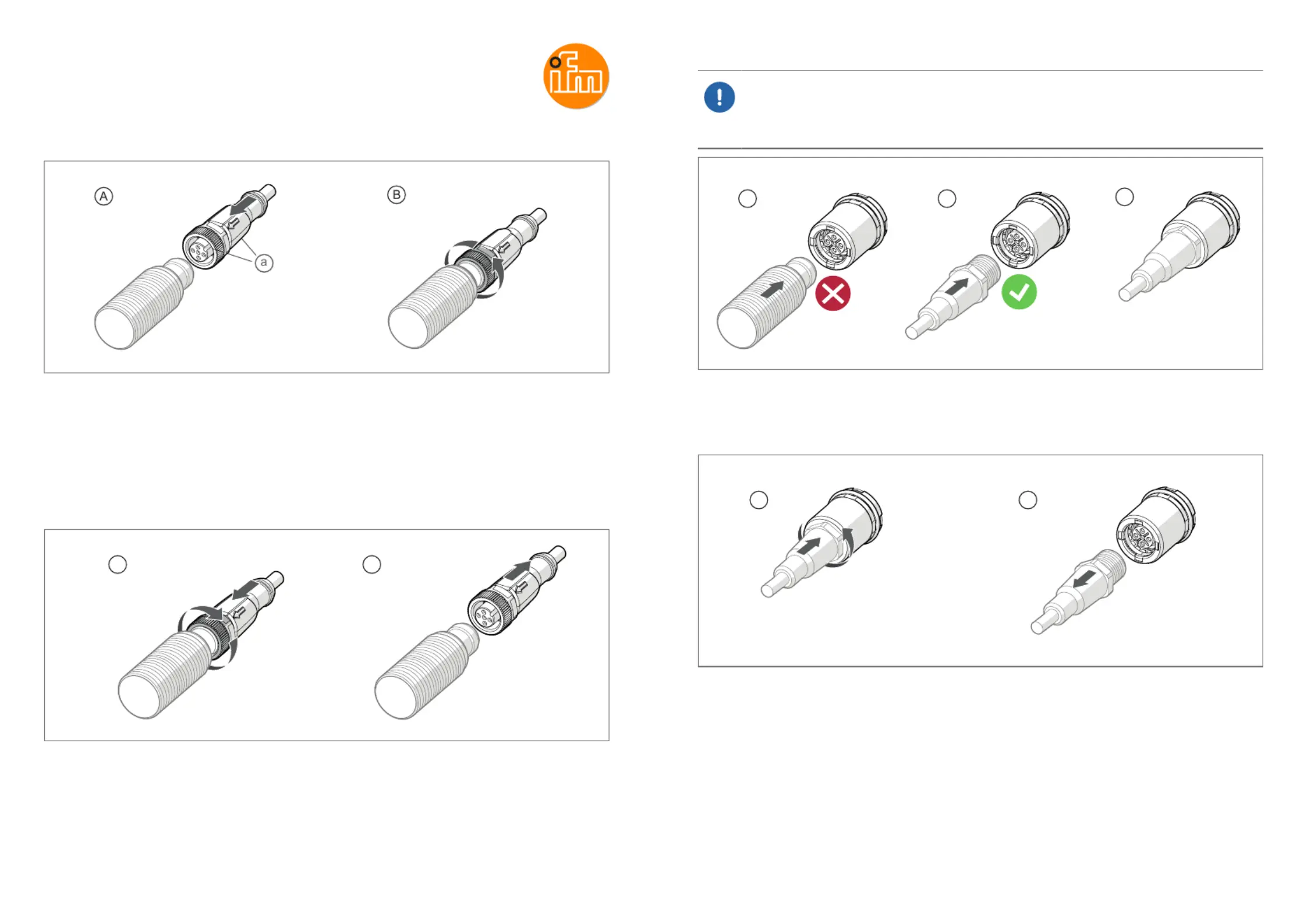

Abb.1: Montage ecolink Steckverbinder
Steckverbinder mit dem Gerät verbinden (A).
Dabei auf die richtige Position der Codierung achten.
Bei M12-Steckverbindern gibt der Pfeil die Position der Codiernase an (a).
Die Überwurfmutter handfest anziehen, um die angegebene Schutzart zu gewährleisten (B).
(Optional) Für Einsatz in rauer Umgebung mit erhöhter Schock- und Vibrationsfestigkeit:
Die Überwurfmutter mit einem Schraubenschlüssel um eine Raststellung weiter anziehen. Dabei das
maximale Anzugsdrehmoment (
Datenblatt) des Gegenstücks beachten.
B
A
Abb.2: Demontage ecolink Steckverbinder
Steckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter lösen (A).
Steckverbinder vom Gerät trennen (B).
ecolink fast connect
ACHTUNG
Ausschließlich Steckverbinder mit Gewindehülse verwenden.
Das Einsetzen ungeeigneter Steckverbinder kann zu Beschädigung der Anschlüsse führen.
Click
B
A
C
Abb.3: Montage an ecolink Fast Connect
Keine ungeeigneten Steckverbinder verwenden (A).
Die Gewindehülse des Steckverbinders in das Gerät drücken (B).
Dabei den Federwiderstand überwinden, bis die Endposition erreicht ist (C).
B
A
Abb.4: Demontage ecolink fast connect
Steckverbinder gegen das Gerät drücken und gleichzeitig die Überwurfmutter lösen (A).
Steckverbinder vom Gerät trennen (B).
