Important: Read before use. • Importante: Leer antes de usar.

Scan to

product warranty

Ultra Long Range

Outdoor Fast Ethernet

PoE+ Extender Kit

Instructions

Model 561952

(

IPE-ODFE30

)

For additional benets:

or go to: register.intellinet-network.com/r/561952

This guide presents the basic steps

to set up and operate this device.

For specifications, visit support.intellinet-

network.com/barcode/561952.

intellinet-network.com/r/561952 or

scan the QR code on the cover.

Connections

Device Connections

Note: Your needs and setup may vary. Both

Extender units must be used together.

1 Plug a Cat5e/6 Ethernet cable — up

to 100 m long — from your powered

source device (for example, a PoE

injector or switch) into the Output

connector on one extender.

2 Plug a second Cat5e/6 Ethernet

cable — up to 800 m long — from

the Input on the first extender to

the Input the second extender.

3 Plug a third Cat5e/6 Ethernet cable —

up to 100 m long — from the Output

on the second extender to the device

you want to transmit power and data

to (e.g., a PoE network camera).

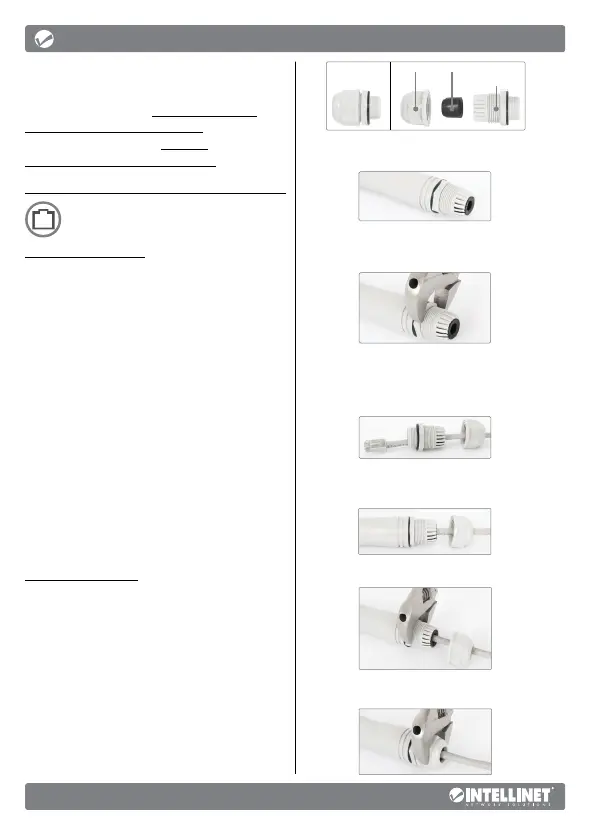

Cable Connections

Follow these general steps to make

waterproof connections on all cables that

connect to the units. Use a wrench to ensure

tight connections and whenever necessary.

1 Unscrew the Nut from the Body.

2 Loosen the washer and unscrew the Body

from the unit.

3 Remove the Insert from the Body and feed

the cable through the Nut and Body.

Replace the Insert into the Body .

4 Install the cable plug into the port. Screw

on the Body to the unit.

5 Tighten the Body washer to the unit.

6 Tighten the Nut to the Body.

Nut

Body

with

washer

Insert

English

Instructions

Produktspezifikationen

Marke:	Intellinet
Kategorie:	Netzwerkkarte / Adapter
Modell:	561952
Breite:	29 mm
Tiefe:	157 mm
Gewicht:	155 g
Produktfarbe:	Weiß
Internationale Schutzart (IP-Code):	IP67
Höhe:	29 mm
Energieschutzeigenschaften:	Over voltage, Overload, Short circuit
Betriebstemperatur:	-10 - 55 °C
Relative Luftfeuchtigkeit in Betrieb:	10 - 90 %
Netzstandard:	IEEE 802.3, IEEE 802.3af, IEEE 802.3at, IEEE 802.3bt, IEEE 802.3u, IEEE 802.3x
Stromverbrauch (Standardbetrieb):	0.4 W
Power over Ethernet (PoE):	Ja
Stromverbrauch (max.):	0.7 W
Betriebsanleitung:	Ja
Verpackungsart:	Box
Plug & Play:	Ja
Ethernet LAN Datentransferraten:	10, 100 Mbit/s
LED-Anzeigen:	Ja
Temperaturbereich bei Lagerung:	-40 - 70 °C
Luftfeuchtigkeit bei Lagerung:	5 - 90 %
Anzahl enthaltener Produkte:	1 Stück(e)
Ethernet Schnittstellen Typ:	Schnelles Ethernet
Ausgangsleistung:	30 W
Nachhaltigkeitszertifikate:	National Defense Authorization Act (NDAA), CE, Federal Communications Commission (FCC), RoHS, UKCA
Verkabelungstechnologie:	10/100
unterstütze Kabeltypen:	Cat3, Cat4, Cat5, Cat5e, Cat6, Cat6a
Maximaler Arbeitsabstand:	1000 m
Power over Ethernet (PoE) Spannung:	- V
RJ-45-Eingangsanschlüsse:	1
RJ-45-Ausgangsanschlüsse:	1
Duplex-System:	Voll
