Seite 1/2
Timer switches
20.11.20241 / 20024094801
Timer switches
Timer switch inserts
Ref.-no.: .. 11015 .., .. 11030 .., .. 11060 .., .. 11120 ..,
.. 11030-20 .., .. 11120-20 .., .. 110.120 ..,
.. 110.240 .., .. 110.360 .., .. 110.720 ..,
8012 W, 8015 W
Covers
Ref.-no.: .. 1541 .., .. 1941 ..
Operating instructions
1 Safety instructions
Electrical devices may only be installed and connected by electrically skilled persons.
Serious injuries, re or property damage possible. Please read and follow the instructions in full.
These instructions are an integral part of the product, and must remain with the end customer.

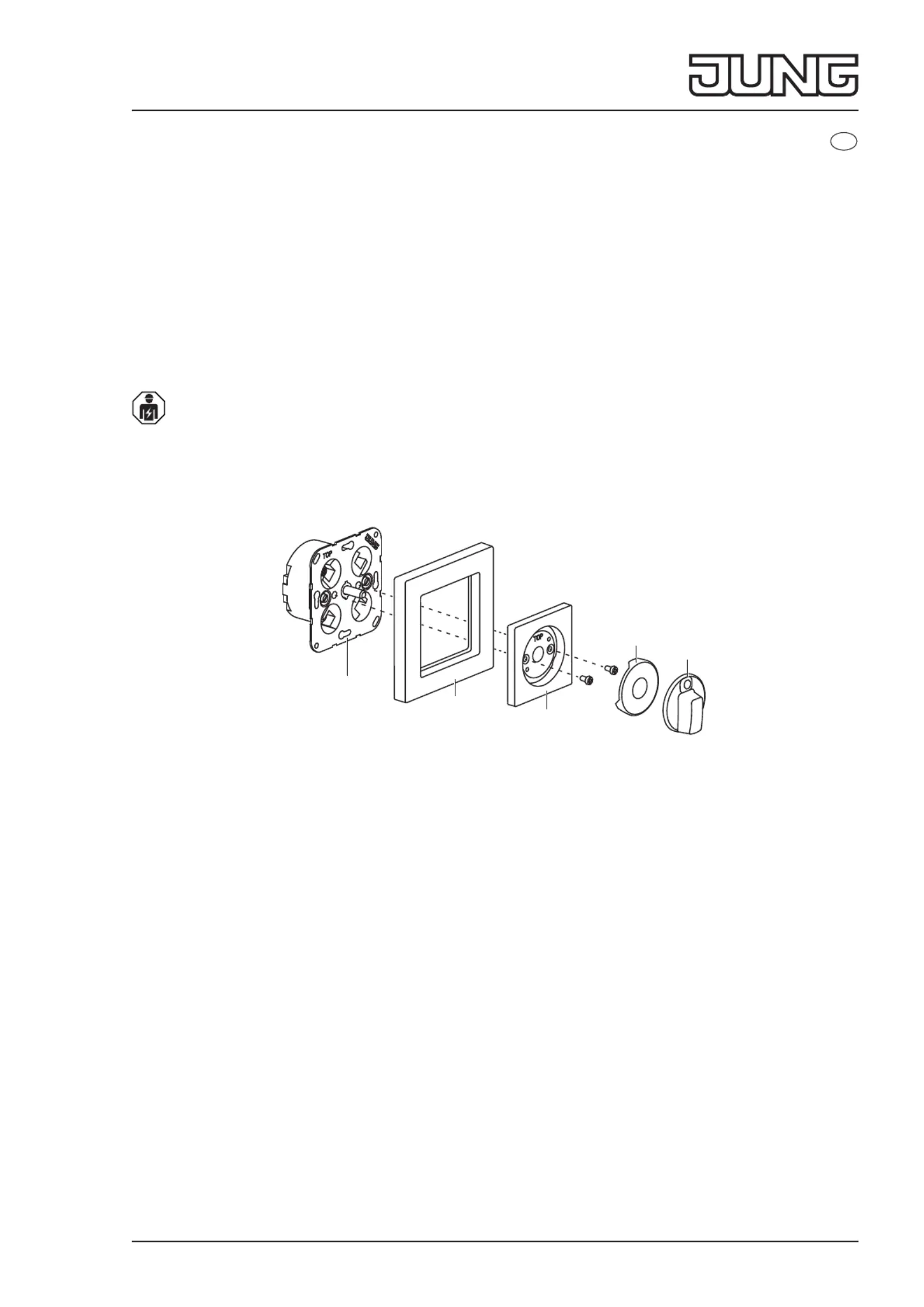

2 Device components
Fig. 1: Device components
(1) Insert
(2) Frame
(3) Cover
(4) Scale disc
(5) Toggle
3 Function
Intended use
- time tolerance ± 10 %
- resettable by means of slip clutch
Designs
11015 .. 2-pole, 1-way, max. 15 min.
8015 W 2-pole, 1-way, max. 15 min.
.. 11030 .. 2-pole, 1-way, max. 30 min.
.. 11030-20 .. 1-pole, 2-way, max. 30 min.
.. 11060 .. 2-pole, 1-way, max. 60 min.
.. 11120 .. 2-pole, 1-way, max. 120 min.
8012 W 2-pole, 1-way, max. 120 min.
.. 11120-20 .. 1-pole, 2-way, max. 120 min.
.. 110.120 .. 2-pole, 1-way, max. 120 min.
.. 110.120-20 .. 1-pole, 2-way, max. 120 min.
.. 110.240 .. 2-pole, 1-way, max. 240 min.
.. 110.360 .. 2-pole, 1-way, max. 360 min.
.. 110.720 .. 2-pole, 1-way, max. 720 min.
1
3
2
4
5
GB
Timer switches
20.11.20242 / 20024094801
4 Information for electrically skilled persons
Mounting and electrical connection
DANGER
Electrical shock on contact with live parts in the installation environment.
Electrical shocks can be fatal.
Before working on the device, disconnect the power and cover live parts in the area!
• Connect the insert according to the connection diagram. (g. 2)
• Install the insert in the appliance box.
• Mount the frame and centre plate.
• Switch on mains voltage.
5 Operation
The devices connected to the respective terminals are switched on or o according to the switch position.
Position 1 ... 720: time-controlled switched on
Position : permanently switched o

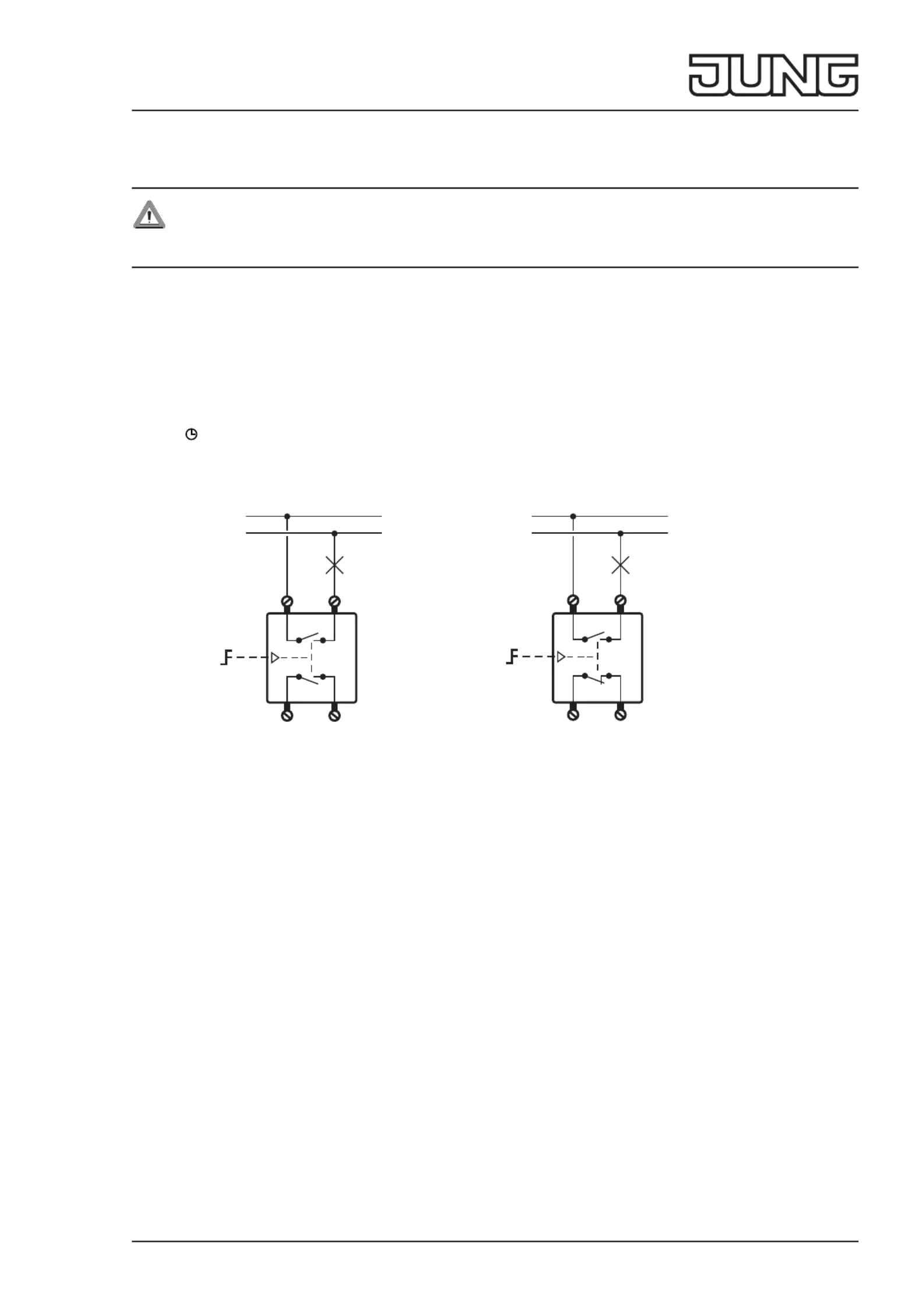

6 Connection diagrams
11015 11120-20
P1 1
P2
15 min
2
0
15
(
t
N
L
P1 1
P2
120 min
2
0
120
(
t
N
L
Fig. 2: Connection diagrams
7 Technical data
Rated voltage AC 250 V ~
Rated current 16 AX
Connection screw terminals
rigid and exible wires up to 4 mm²
8 Accessories
Replacement scale disc
11015 SKS 11015
11120-20 SKS 11120-20
9 Warranty
The warranty is provided within the framework of the statutory provisions via the specialised trade.
Produktspezifikationen
| Marke: | JUNG |
| Kategorie: | Nicht kategorisiert |
| Modell: | 11015 |
| Breite: | - mm |
| Tiefe: | - mm |
| Produktfarbe: | Silber |
| Höhe: | - mm |
| Anzahl der Pole: | 2 |
