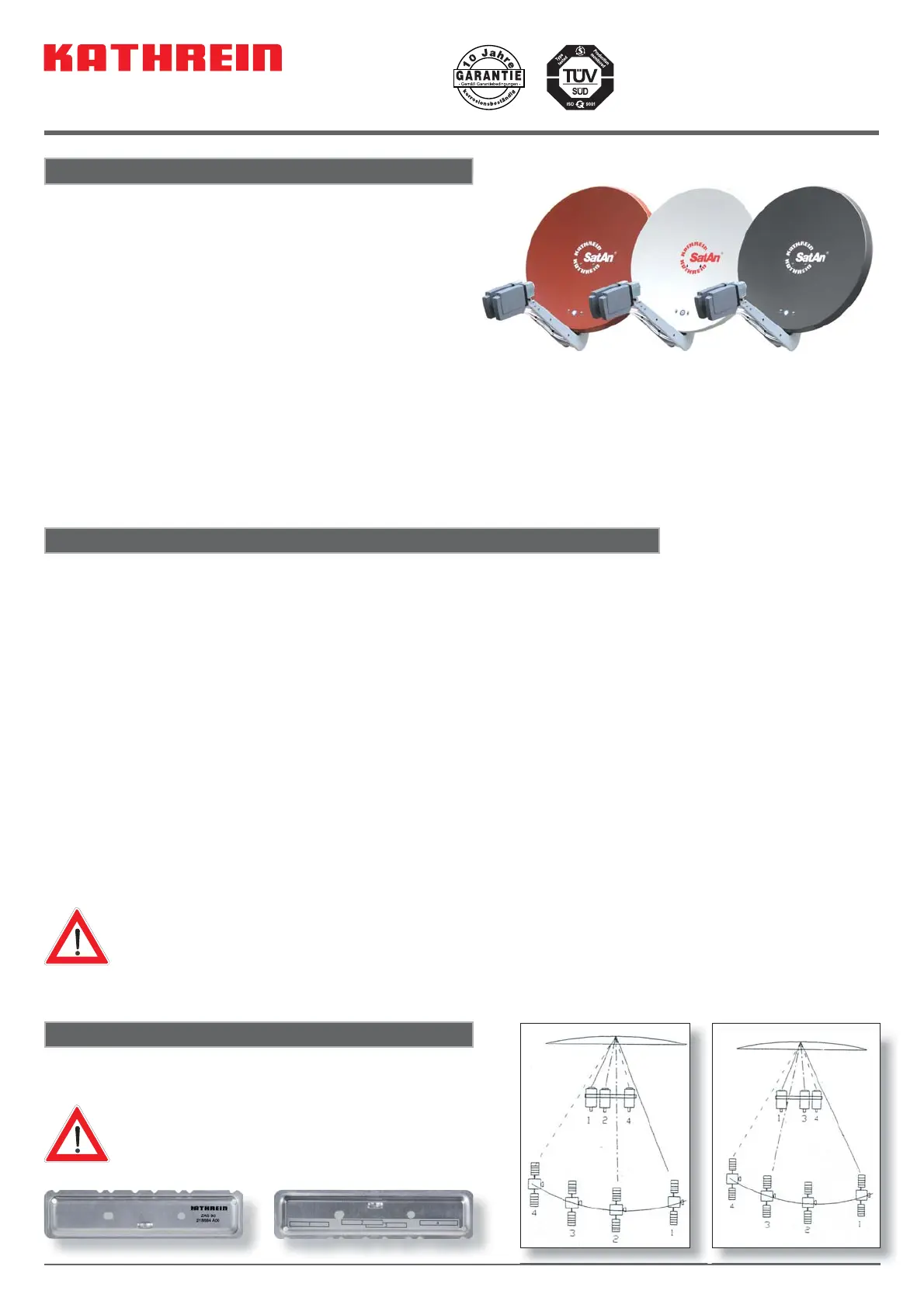

1 / 36

■

Refl

ektor in bewährter Aluminium-Ausführung,

pulverbeschichtet

■

Speisesystem-Halterung aus verzinktem Stahlblech,

kunststof

fbeschichtet

■

Mastbefestigung aus Stahlblech, feuerverzinkt

■

Optimale elektrische Daten durch Offset-Speisung bei

geringsten mechanischen

Abmessungen

■

Patentierte Schwenkmöglichkeit der Multifeed-Adapterplatte

für Optimierung der LNB-Positionen bei Multifeed-Empfang

■

Lieferumfang: Refl

ektor, vormontierte Mast- und

Speisesystem-Halterung, Innensechskant-Schlüssel (SW 5)

CAS90gr20010033

CAS90ro20010034

CAS90ws20010035

Offset-Parabolantennen

Merkmale

■

Am Tragarm können, ohne zusätzliche Bauteile, zwei

Universal-Speisesysteme zum Empfang von 3° bis 4°

(z. B.

ASTRA 19,2°/23,5°) oder 6° (z. B. ASTRA/EUTELSAT-

HOTBIRD) auseinander liegenden Satelliten befestigt werden

Für andere Kombinationen ist zusätzlich die Multifeed-

Adapterplatte ZAS 90 (BN 218684) erforderlich (siehe unten).

Bestimmungsgemäßer Gebrauch (Verwendungszweck)

Die Parabolantenne CAS 90 ist ausschließlich für den Empfang von Satellitensignalen und nur für den Einsatz als

Haushaltsantenne vorgesehen.

Als Haushaltsantenne gilt gemäß DIN 4131 eine Antenne mit höchstens 6 m freier Mastlänge und einem Einspannmoment bis

zu 1650 Nm.

Nicht geeignet für die Montage an schwingungsanfälligen Bauwerken.

Beachten Sie unbedingt die Angaben über die Grenzlast in den Technischen Daten (letzte Seite). Bei Überschreitung dieser Last können

Teile losbrechen!

Die Parabolantenne CAS 90 ist für die Verwendung mit einem Speisesystem (LNB) zum Empfang der Signale von einer Satellitenposi-

tion oder zwei Speisesystemen für Multifeed-Anwendungen zum Empfang der Signale von zwei Satellitenpositionen mit 3°-4° oder 6°

Satellitenabstand konzipiert.

Unter Verwendung der zusätzlich lieferbaren Multifeed-Adapterplatte ZAS 90 ist die Parabolantenne auch für drei Speisesysteme geeig-

net. Die Speisesysteme sowie Hinweise zu deren Montage gehören nicht zum Lieferumfang der Parabolantenne.

Verwenden Sie die Parabolantenne nicht zu anderen Zwecken als in dieser Anleitung angegeben! Jegliche anderweitige

Nutzung hat den Verlust der Gewährleistung bzw. Garantie zur Folge.

Insbesondere dürfen Sie niemals

• irgendwelche Bauteile verändern oder

• andere Bauteile verwenden, als vom Hersteller ausdrücklich für die Verwendung mit der Antenne vorgesehen.

Andernfalls kann es sein, dass die Antenne nicht mehr ausreichend stabil und sicher ist!

Optional erhältliches Zubehör

■

Multifeed-Adapterplatte ZAS 90 (BN 218684)

Montageposition 2 und 3 kann nicht gleichzeitig

bestückt werden. Die Elevationswerte für Ihren

Empfangsort können Sie mit der Azimut-/

Elevations-Berechnung im Internet (http://www.

kathrein.de/de/sat/index_satpos.htm) ermitteln.

Produktspezifikationen
