FOR BEST RESULTS:
1. Strip stranded copper wire to length:
• 22 – 14AWG: Strip 0.25" – 0.30" (6.4 – 7.5mm)
• 12 – 10AWG: Strip 0.30" – 0.37" (7.5 – 9.5mm)
2. Insert stripped wire into the appropriate sized terminal, as designated by the terminal
manufacturer.
3. Place wire and terminal into the appropriate crimping cavity, as indicated by the markings
on the tool:
• 22 – 16AWG (Red) - Front cavity
1
• 16 – 14AWG (Blue) – Middle cavity
2
• 12 – 10AWG (Yellow) – Rear cavity
3
4. Line up the terminal so that the metal collar will be compressed by the crimping tool.
5. Squeeze the handles together until they release, indicating a complete crimp cycle.
NOTE: Once a crimping cycle has been started, the handles will not release until a
complete crimp cycle has been achieved.
6. Remove the crimped assembly from the tool and verify that the terminal is securely
crimped onto the wire.

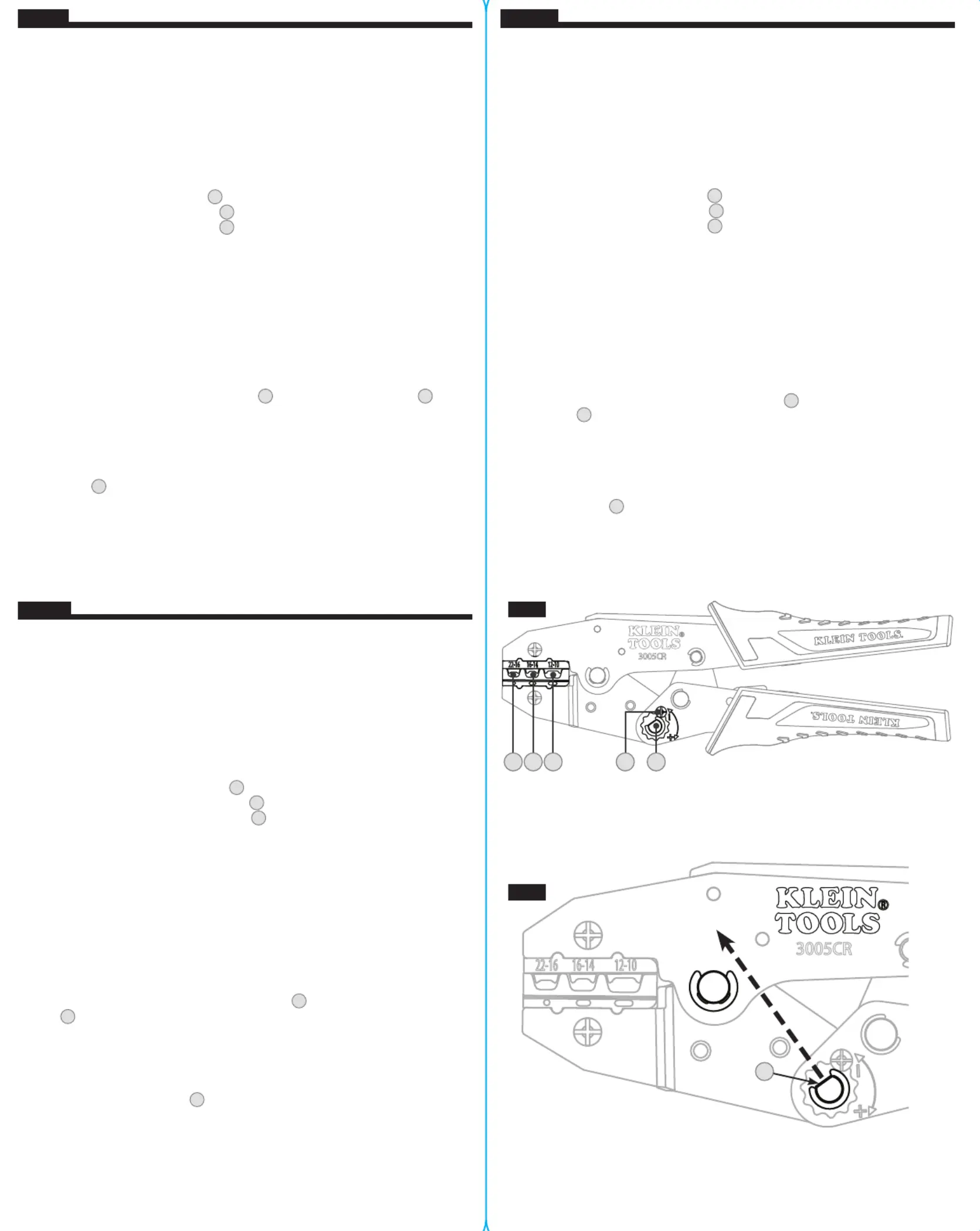

TO ADJUST THE FORCE REQUIRED FOR CRIMPING (FIG. 1):
1. Make sure the tool is completely open.
2. Using a phillips screwdriver, remove the screw
4
holding the adjustment knob
5
in place.
3. Turn the adjustment knob to the desired setting, then replace and tighten the screw.
4. Test the tool’s actuation and repeat steps 1 – 3 until the desired crimp force is achieved.
NOTE: For a lower crimping force, position the adjustment knob so that when the tool is
closed, the flat
6
on the adjustment knob faces between the Klein Tools logo and the center
pivot, as shown in FIG. 2.
POUR DES RÉSULTATS OPTIMAUX:
1. Dénudez les fils de cuivre multibrins comme suit:
• 14 à 22AWG: dénudez 6,4mm à 7,5mm (0,25po à 0,30po)
• 10 à 12AWG: dénudez 7,5mm à 9,5mm (0,30po à 0,37po)
2. Insérez l’extrémité dénudée du fil dans la borne de la taille appropriée, comme indiqué par
le fabricant de la borne.
3. Placez le fil et la borne dans la cavité de sertissage appropriée, comme l’indiquent les
marques sur l’outil:
• 16 à 22AWG (rouge)– cavité avant
1
• 14 à 16AWG (bleu)– cavité centrale
2
• 10 à 12AWG (jaune)– cavité arrière
3
4. Alignez la borne de manière à ce que le collier métallique soit compressé par l’outil de
sertissage.
5. Serrez les poignées fermement jusqu’à ce qu’elles se relâchent, ce qui indique que le cycle
de sertissage est complet.
REMARQUE: Une fois le sertissage commencé, les poignées
ne se relâchent pas tant que le cycle n’est pas terminé.
6.
Retirez l’assemblage serti de l’outil pour vérifier que la borne est solidement sertie sur le
fil.
POUR AJUSTER LA FORCE DE SERTISSAGE REQUISE (FIG.1):
1. Assurez-vous que l’outil est complètement ouvert.
2. À l’aide d’un tournevis à pointe cruciforme, retirez la vis
4
qui maintient le bouton
d’ajustement
5
en place.
3. Tournez le bouton d’ajustement jusqu’au réglage désiré, puis replacez et serrez la vis.
4. Testez l’actionnement de l’outil et répétez les étapes1 à 3 jusqu’à l’obtention de la force de
sertissage désirée.
REMARQUE: Pour diminuer la force de sertissage, placez le bouton d’ajustement de manière
à ce que son côté plat
6
soit orienté entre le logo KleinTools et le pivot central, comme
illustré à la FIG.2.
PARA OBTENER MEJORES RESULTADOS:
1. Pele el cable de cobre trenzado a estas longitudes:
• 22 – 14AWG: Pele 0,25" – 0,30" (6,4 – 7,5mm)
• 12 – 10AWG: Pele 0,30" – 0,37" (7,5 – 9,5mm)
2. Inserte el cable pelado en la terminal del tamaño correcto, según lo indique el fabricante
de la terminal.
3. Coloque el cable y la terminal en la cavidad de ponchado correcta, como lo indican las
marcas en la herramienta:
• 22 – 16AWG (rojo) – Cavidad frontal
1
• 16 – 14AWG (azul) – Cavidad intermedia
2
• 12 – 10AWG (amarillo) – Cavidad trasera
3
4. Alinee la terminal de manera que la herramienta de ponchado comprima el collarín de
metal.
5. Presione ambos mangos hasta que queden juntos y se suelten, indicando un ciclo de
ponchado completo.
NOTA: Una vez que p1-ha comenzado un ciclo de ponchado, los mangos
no se soltarán hasta que se alcance un ciclo de ponchado completo.
6. Retire el conjunto ponchado de la herramienta y verifique que la terminal esté firmemente
ponchada en el cable.
PARA AJUSTAR LA FUERZA NECESARIA PARA EL PONCHADO (FIG. 1):
1. Asegúrese de que la herramienta esté completamente abierta.
2. Con un desarmador de punta Phillips, retire el tornillo
4
que sostiene la perilla de
ajuste
5
en su lugar. Gire la perilla de ajuste a la posición deseada, luego reemplace
y ajuste el tornillo.
3. Pruebe el funcionamiento de la herramienta y repita los pasos 1 a 3 hasta que alcance la
fuerza de ponchado deseada.
NOTA: Para una fuerza de ponchado menor, gire la perilla de ajuste de modo que, con la
herramienta cerrada, la parte plana
6
en la perilla apunte en medio del logo de Klein Tools y
el pivote central, como se muestra en la FIG. 2.
ESPAÑOL
FRANÇAISENGLISH
6
FIG. 2
FIG. 1
54123
Produktspezifikationen
| Marke: | Klein Tools |
| Kategorie: | Handwerkzeug |
| Modell: | 3005CR |
| Breite: | 76 mm |
| Gewicht: | 600 g |
| Produktfarbe: | Black, Red |
| Material: | Stahl |
| Typ: | Crimpwerkzeug |
| Länge (mm): | 230 mm |
| Drahtstärke AWG (max.): | 22 |
| AWG Drahtstärke (mind.): | 11 |
