Seite 1/2
VDV427-821 & VDV427-822
Instruction Manual
ENGLISH
VDV427-821 & VDV427-822
Manual de instrucciones
Manual de instruções
VDV427-821 e VDV427-822
VDV427-821 et VDV427-822
Manuel d'utilisation
139782 Rev 06/13 B

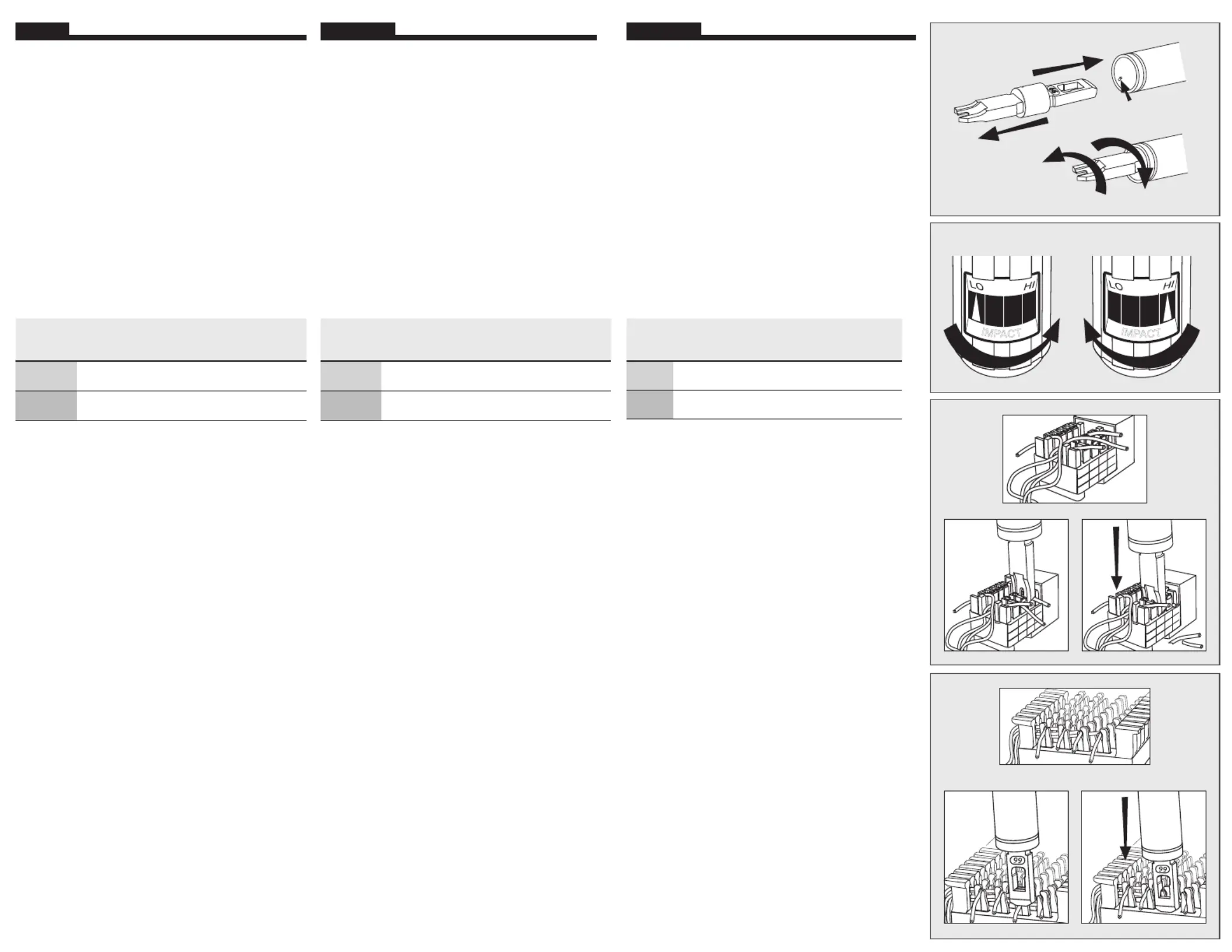

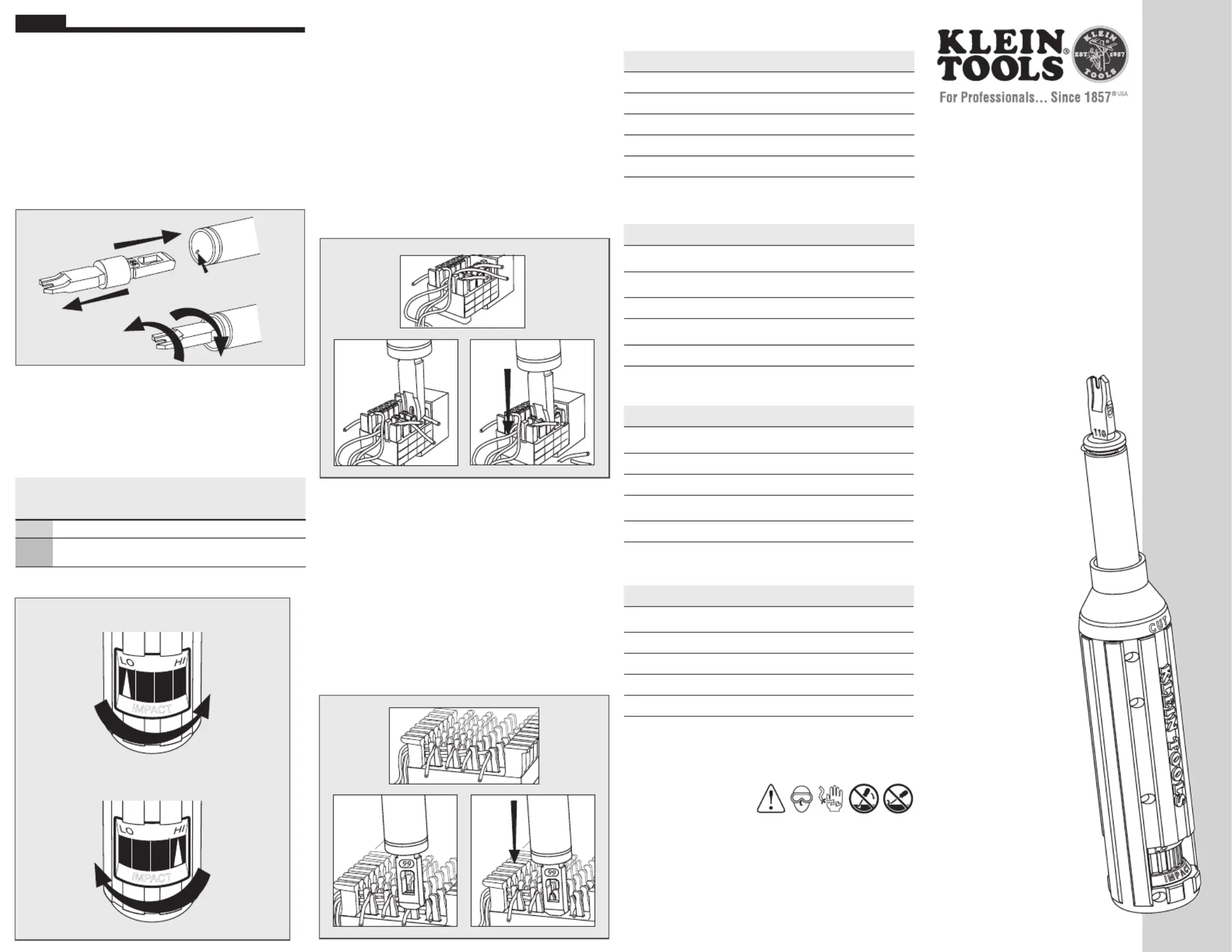

INSERTING BLADE
1. Align slot in center of punchdown blade with the pin located on
the inside of the punchdown tool’s barrel and insert blade (Fig. 1).
2. Rotate blade ¼ turn clockwise (Fig. 2).
Note: When blade is completely seated and locked, the cutting knife should
align with the yellow side of the tool; note “CUT” is imprinted on yellow side
of tool.
110 TYPE PUNCHDOWN INSTRUCTIONS
1. Insert the 110 terminating blade into the punchdown tool.
2. Choose the correct end of the blade depending whether or not the wire is to
be cut off. (Fig. 6 & 7 show use of the cutting end).
3. Select the proper force setting – LO for all 110 type connections.
4. Lay the wires in the wire slots (Fig. 5).
5. Slide the blade into the wire slot and verify the orientation of the punchdown
blade before moving to step 6 (Fig. 6). The "CUT" side of the blade should
face the end of the wire to be cut.
6. Push down on the cushion-grip end of the punchdown tool with the palm
of your hand until it clicks (Fig. 7).
7. Slide the blade out of the wire slot and make sure the wire is properly seated
in the bottom of the wire slot between the insulation displacement connector’s
(IDC) blades. Proper use of the punchdown tool should ensure this is done
correctly, but it is always a good idea to verify and test.
ADJUSTING PUNCHDOWN FORCE
Note: Arrow on “Impact” dial aligns with selected force setting.
1. To adjust from LO to HI, rotate dial to the right (Fig. 3).
2. To adjust from HI to LO, rotate dial to the left (Fig. 4).
Note: See table below for recommended force settings.
Impact
(force)
Setting
66 Panel/Block/
Terminal
110 Cross-Connect Panels/
Blocks/Keystone Jacks
LO
24-26 gauge conductors All
HI
23 and larger
gauge connectors
NOT RECOMMENDED
66 TYPE PUNCHDOWN INSTRUCTIONS
1. Insert the 66 terminating blade into the punchdown tool.
2. Choose the correct end of the blade depending whether or not the wire
is to be cut off. (Fig. 9 & 10 show use of the cutting end).
3. Select the proper force setting depending on the application (See table).
4. Lay the wires in the openings on the post (Fig. 8).
5. Slide the blade over the post and verify orientation of the punchdown blade
before moving to step 6 (Fig. 9). The "CUT" side of the blade should face the
end of the wire to be cut.
6. Push down on the cushion-grip end of the punchdown tool with the palm of
your hand until it clicks (Fig. 10).
7. Slide the blade off of the post and make sure the wire is properly seated
at the bottom of the post between the insulation displacement connector’s
(IDC) blades. Proper use of the punchdown tool should ensure this is done
correctly, but it is always a good idea to verify and test.
Punchdown tools and accessories
Description Cat. No.
Cushion-Grip Impact Punchdown Tool Kit – 110/66
VDV427-822
Cushion-Grip Impact Punchdown Tool – 110/66
VDV427-821
Wire Pick
VDV327-103
Dura-Blade
TM
110/66 Cut Combination Punchdown Blade
VDV427-104
Punchdown Tool Reach Extension Collar
VDV427-018
Ferramentas de impacto e acessórios
Descrição Nº cat.
Kit da ferramenta de impacto com cabo
emborrachado – 110/66
VDV427-822
Ferramenta de impacto com cabo emborrachado – 110/66
VDV427-821
Puxador de fio
VDV327-103
Lâmina de ferramenta de impacto de corte combinada
110/66 Dura-Blade™
VDV427-104
Anel de extensão de alcance da ferramenta de impacto
VDV427-018
Herramienta para ponchadora y accesorios
Descripción Cat. N.º
Juego de herramientas para ponchadora de impacto
con mango acojinado – 110/66
VDV427-822
Herramienta para ponchadora de impacto con
mango acojinado - 110/66
VDV427-821
Recolector de alambre
VDV327-103
Cuchilla Dura-Blade™ 110/66 para ponchado
y corte combinados
VDV427-104
Collarín de extensión de alcance para herramienta ponchadora
VDV427-018
Outils d'insertion et accessoires
Description N° de cat.
Trousse d’outil d'insertion à choc avec manche
Cushion-Grip – 110/66
VDV427-822
Outil d'insertion à choc avec manche Cushion-Grip – 110/66
VDV427-821
Crochet à fil
VDV327-103
Lame combinée 110/66 Dura-BladeTM pour outil d'insertion
VDV427-104
Collet de rallonge pour outil d'insertion
VDV427-018
Warranty / Garantía / Garantia / Garantie :
www.kleintools.com/warranty
Fig.9
Fig.10
Fig. 8
Fig. 2
Fig. 1
Broche
I
M
P
A
C
T
Fig. 3
I
M
P
A
C
T
Fig.4
B
568
B
A
B
4687
A
Fig. 5
B
A
B
568
B
A
4687
Fig. 6
B
A
B
568
B
A
4687
Fig. 7
US Patent Pending
Patente pendiente en EE. UU.
Patente pendente nos EUA
Brevet Américain en instance
REMOVING BLADE
1. Rotate blade ¼ turn counter-clockwise and pull gently (Fig. 2).
2. Remove blade (Fig. 1).
ESPAÑOL PORTUGUÊS FRANÇAIS
CÓMO INSERTAR LA CUCHILLA
1. Alinear la ranura del centro de la cuchilla de la ponchadora con el pasador ubicado
en la parte interior del cilindro de la herramienta para ponchadora e insertar la
cuchilla (Fig. 1).
2. Rotar la cuchilla 1/4 de vuelta en el sentido de las aguas del reloj (Fig. 2).
Nota: Cuando la cuchilla esté asentada y bloqueada en su lugar, el chuchillo de
corte debe estar alineado con el lado amarillo de la herramienta; observe que está
impresa la palabra en inglés "CUT" (corte) en dicho lado.
INSERÇÃO DA LÂMINA
1. Alinhe a fenda no centro da lâmina de impacto com o pino localizado na parte
interna do tambor da ferramenta de impacto e insira a lâmina (Fig. 1).
2. Gire a lâmina ¼ de volta no sentido horário (Fig. 2).
Observação: Quando a lâmina estiver totalmente posicionada e travada, a faca de
corte deve estar alinhada com a parte amarela da ferramenta; observe que está
impresso "CUT" ("corte") na parte amarela da ferramenta.
INSERTION DE LA LAME
1. Alignez la fente au centre de la lame avec l'ergot situé à l'intérieur du baril de l'outil
d'insertion et insérez la lame (Fig. 1).
2. Tournez la lame d'un quart (¼) de tour en sens horaire (Fig. 2).
Remarque: Une fois la lame bien positionnée et verrouillée, la lame de coupe devrait
s'aligner avec le côté jaune de l'outil; notez le mot « CUT » imprimé sur le côté jaune
de l'outil.
CÓMO AJUSTAR LA FUERZA DE PONCHADO
Nota: La flécha ubicada en el dial de“Impacto” se alinea con el ajuste de fuerza
seleccionado.
1. Para ajustar de LO (bajo) a HI (Alto), rote la perilla hacia la derecha (Fig. 3).
2. Para ajustar de HI (Alto) a LO (Bajo), rote la perilla hacia la izquierda (Fig. 4).
Nota: Consulte la tabla a continuación para obtener los ajustes de fuerza recomendados.
AJUSTE DA FORÇA DE IMPACTO
Observação: A seta no botão “Impact” se alinha à configuração de força selecionada.
1. Para ajustar de LO (BAIXO) para HI (ALTO), gire o botão para a direita (Fig. 3).
2. Para ajustar de HI (ALTO) para LO (BAIXO), gire o botão para a esquerda (Fig. 4).
Observação: Consulte a tabela abaixo para saber quais são as configurações
recomendadas de força.
Ajuste de
impacto
(fuerza)
66 Panel/Bloque/Terminal
Paneles 110 de conexiones
cruzadas/bloques/conectores
keystone
LO (BAJO)
Conductores de calibre
24 – 26
Todos
HI (ALTO)
Conectores de calibre 23
y superiores
NO RECOMENDADO
Conguração
de impacto
(força)
66 Painel/Bloco/Terminal
110 Painéis de conexão
cruzada/Blocos/Tomadas
Keystone
LO
Condutores de bitola 24-26 Todos
HI
Conectores de bitola 23 e
maiores
NÃO RECOMENDADO
RÉGLAGE DE LA FORCE D'IMPACT
Remarque : La flèche du cadran « IMPACT » s'aligne avec le réglage choisi.
1. Pour régler de Faible (LO) vers Fort (HI), tournez le cadran vers la droite (Fig. 3).
2. Pour régler de Fort (HI) vers Faible (LO), tournez le cadran vers la gauche (Fig. 4).
Remarque: Voir le tableau ci-dessous pour les réglages recommandés.
Réglage
force
d'impact
66 - Panneau/Bloc/Borne
110 - Panneaux interconnectés/
Blocs d'interconnexion/Prises
trapézoïdales
Faible
Conducteurs de calibre 24 à 26
Tous
Fort
Connecteurs de calibre 23
et plus gros
PAS RECOMMANDÉ
INSTRUCCIONES PARA PONCHADO TIPO 66
1. Inserte la cuchilla de terminación 66 en la herramienta para ponchadora.
2. Inserte la cuchilla de terminación 66 en la herramienta para ponchadora.
3.
Seleccione el ajuste de fuerza adecuado según la aplicación (consulte la tabla).
4. Coloque los cables en las aberturas en el montante (Fig. 8).
5. Deslice la cuchilla por encima del montante y verifique la orientación de la cuchilla
de la ponchadora antes de pasar al paso 6 (Fig. 9). El lado de "CORTE" de la
cuchilla debe quedar de frente al extremo del alambre que se desea cortar.
6. Presione el extremo del mango acojinado de la herramienta para ponchadora
con la palma de su mano hasta que se escuche un clic (Fig. 10).
7. Retire la cuchilla fuera del montante y asegúrese de que el alambre esté
correctamente colocado en la parte inferior del montante, entre las cuchillas
del conector de desplazamiento del aislamiento (IDC). El uso correcto de la
herramienta ponchadora asegura que la tarea se realice correctamente; sin
embargo, siempre es recomendable verificar y probar el trabajo realizado
INSTRUÇÕES PARA A FERRAMENTA DE IMPACTO TIPO 66
1. Insira a lâmina de terminação 66 na ferramenta de impacto.
2. Escolha a extremidade correta da lâmina, conforme o fio deva ser cortado ou não.
(As figs. 9 e 10 mostram o uso da extremidade cortante.)
3.
Selecione a configuração de força apropriada conforme a aplicação (consulte a tabela).
4. Coloque os fios nas aberturas do suporte (Fig. 8).
5. Deslize a lâmina sobre o suporte e verifique a orientação da lâmina de impacto
antes de passar para a etapa 6 (Fig. 9). O lado "CUT" ("corte") da lâmina deve
apontar para a extremidade do fio a ser cortada.
6. Empurre para baixo o cabo emborrachado da ferramenta de impacto com a palma
da mão até sentir um clique (Fig. 10).
7. Deslize a lâmina para fora do suporte e certifique-se de que o fio esteja
posicionado corretamente na parte inferior do suporte entre as hastes do conector
de deslocamento de isolamento (IDC). O uso apropriado da ferramenta de impacto
deve garantir que isso seja feito corretamente, mas é sempre bom verificar e testar.
INSTRUCCIONES PARA PONCHADO TIPO 110
1. Inserte la cuchilla de terminación 110 en la herramienta para ponchadora.
2. Elija el extremo correcto de la cuchilla dependiendo si va a cortar cable o no.
(Las Fig. 6 y 7 muestran el uso del extremo de corte).
3.
Seleccione el ajuste de fuerza adecuado; LO (Bajo) para todas las conexiones tipo 110.
4. Coloque los cables en las ranuras para cable (Fig. 5).
5. Deslice la cuchilla en la ranura del alambre y verifique la orientación de la cuchilla
de la ponchadora antes de pasar al paso 6 (Fig. 6). El lado de "CORTE" de la
cuchilla debe quedar de frente al extremo del alambre que se desea cortar.
6. Presione el extremo del mango acojinado de la herramienta para ponchadora con
la palma de su mano hasta que se escuche un clic (Fig. 7).
7. Quite la cuchilla de la ranura del alambre y asegúrese de que el alambre esté
correctamente colocado en la parte inferior de la ranura de alambre, entre las
cuchillas del conector de desplazamiento del aislamiento (IDC). El uso correcto de la
herramienta ponchadora asegura que la tarea se realice correctamente; sin embargo,
siempre es recomendable verificar y probar el trabajo realizado.
INSTRUÇÕES PARA A FERRAMENTA DE IMPACTO TIPO 110
1. Insira a lâmina de terminação 110 na ferramenta de impacto.
2. Escolha a extremidade correta da lâmina, conforme o fio deva ser cortado ou não.
(As figs. 6 e 7 mostram o uso da extremidade cortante.)
3.
Selecione a configuração de força apropriada – LO para todas as conexões de tipo 110.
4. Coloque os fios nas fendas para fios (Fig. 5).
5. Deslize a lâmina para dentro da fenda de fio e verifique a orientação da lâmina de
impacto antes de passar para a etapa 6 (Fig. 6). O lado "CUT" ("corte") da lâmina
deve apontar para a extremidade do fio a ser cortada.
6. Empurre para baixo o cabo emborrachado da ferramenta de impacto com a palma
da mão até sentir um clique (Fig. 7).
7. Deslize a lâmina para fora da fenda de fio e certifique-se de que o fio esteja
assentado corretamente na parte inferior da fenda de fio entre as hastes do conector
de deslocamento de isolamento (IDC). O uso apropriado da ferramenta de impacto
deve garantir que isso seja feito corretamente, mas é sempre bom verificar e testar.
INSTRUCTIONS POUR INSERTION DE TYPE 66
1. Insérez la lame de type 66 dans l'outil d'insertion.
2. Choisissez la bonne extrémité de la lame en fonction du besoin de couper ou
non le fil (les figures 9 et 10 montrent l'utilisation de l'extrémité coupante).
3. Sélectionnez le bon réglage d'impact en fonction de l'application (voir le
tableau).
4. Placez les fils dans les ouvertures de borne (Fig. 8).
5. Glissez la lame sur la borne et vérifiez l’orientation de la lame avant de passer à
l’étape 6 (Figure 9). Le côté « CUT » de la lame devrait être aligné à l’extrémité
du fil qu’il faut couper.
6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de
l'outil d'insertion jusqu'au déclic (Fig. 10).
7. Éloignez la lame de la borne et assurez-vous que le fil est bien en place au
fond de la borne, entre les lames du contact autodénudant. Une utilisation
appropriée de l’outil d'insertion devrait garantir que cette étape est exécutée
correctement, mais il est toujours préférable de vérifier et de faire un essai.
Fig. 2
Fig. 1
Broche
I
M
P
A
C
T
I
M
P
A
C
T
Fig. 3 Fig.4
B
A
B
568
B
A
4687
Fig. 6
B
A
B
568
B
A
4687
Fig. 7
B
568
B
A
B
4687
A
Fig. 5
Fig.9
Fig.10
Fig. 8
INSTRUCTIONS POUR INSERTION DE TYPE 110
1. Insérez la lame de type 110 dans l'outil d'insertion.
2. Choisissez (orientez) l'extrémité de lame en fonction du besoin de couper ou
non le fil. (les figures 6 et 7 montrent l'utilisation de l'extrémité coupante).
3. Sélectionnez le réglage d'impact adéquat – Faible (LO) pour toutes les
connexions de type 110.
4. Placez les fils dans les fentes de passage de fil (Fig. 5).
5. Glissez la lame dans la fente de fil et vérifiez l’orientation de la lame avant de
passer à l’étape 6 (Figure 6). Le côté « CUT » de la lame devrait être aligné à
l’extrémité du fil qu’il faut couper.
6. Avec la paume de la main, poussez sur l'extrémité du manche Cushion-Grip de
l'outil d'insertion jusqu'au déclic (Fig. 7).
7. Glissez la lame hors de la fente de fil et assurez-vous que le fil est en place
au fond de la fente, entre les lames du contact autodénudant. Une utilisation
appropriée de l’outil d'insertion devrait garantir que cette étape est exécutée
correctement, mais il est toujours préférable de vérifier et de faire un essai.
CÓMO EXTRAER LA CUCHILLA
1. Rotar la cuchilla 1/4 de giro en el sentido contrario a las agujas del reloj y tirar
suavemente (Fig. 2).
2. Extraer la cuchilla (Fig. 1).
REMOÇÃO DA LÂMINA
1. Gire a lâmina ¼ de volta no sentido anti-horário e puxe levemente (Fig. 2).
2. Remova a lâmina (Fig. 1).
RETRAIT DE LA LAME
1.
Tournez la lame un quart (¼) de tour en sens antihoraire et tirez doucement (Fig. 2).
2. Retirez la lame (Fig. 1).
Produktspezifikationen
| Marke: | Klein Tools |
| Kategorie: | Handwerkzeug |
| Modell: | VDV427-821 |
Brauchst du Hilfe?
Wenn Sie Hilfe mit Klein Tools VDV427-821 benötigen, stellen Sie unten eine Frage und andere Benutzer werden Ihnen antworten
Bedienungsanleitung Handwerkzeug Klein Tools
1 September 2025
1 September 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
31 August 2025
Bedienungsanleitung Handwerkzeug
- Baumr-AG
- Silverline
- Velleman
- Ridgid
- Dremel
- Einhell
- Gesipa
- Ozito
- Proline
- Yato
- Laserliner
- Blaupunkt
- Jokari
- WEICON
- Bosch
Neueste Bedienungsanleitung für -Kategorien-
2 September 2025
26 August 2025
25 August 2025
24 August 2025
24 August 2025
23 August 2025
23 August 2025
23 August 2025
23 August 2025
23 August 2025
