Seite 1/2
KLEIN TOOLS, INC
Mansfield, TX USA
© 2021
WARNING: Cancer and reproductive harm. See www.P65Warnings.ca.gov for more information.
www.kleintools.com
Instructions: See inside.
Instrucciones: Ver en interior.
Instructions : Voir à l’intérieur.
Made in Taiwan
Fabricado en Taiwán
Fabriqué à Taiwan

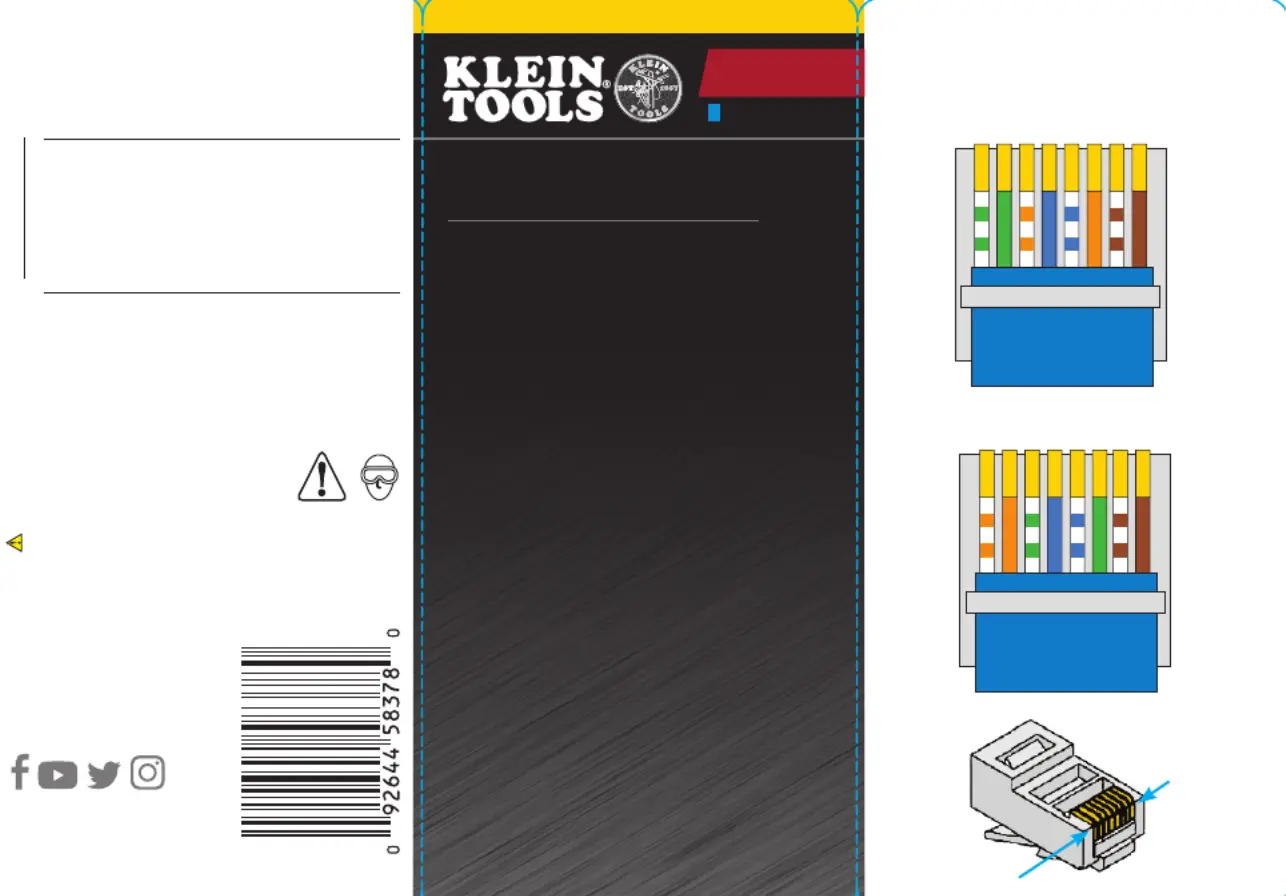

Wiring order
Orden de los alambres
Ordre de câblage
8P8C
P
P
P
PASS-THRU
ASS-THRU
ASS-THRU
ASS-THRUPASS-THRU
TM
TM
TM
TMTM
DA
DA
DA
DATA PLUGS
TA PLUGS
TA PLUGS
TA PLUGS DATA PLUGS
CONECTORES DE DATOS PASS-THRU™
PRISES DE DONNÉES PASS-THRU™
PASS-THRU
TM
Importado por:
KLEIN TOOLS DE MEXICO,
S. DE R.L. DE C.V.
Calle: Avenida Kalos, No. 801-1
Col. Parque Industrial Kalos.
C.P. 67110
Municipio: Guadalupe Estado:
Nuevo Leon
RFC: KTM710310645
Contenido: 50 piezas
1 4 5 6 7 82 3
T568-A
1 2 83 4 5 6 7
T B568-
8
1
RJ45 CAT6A UTP
VDV826-704
1330856 Rev. 02/21 B
• 8 position, 8 contact pass-through type
data plugs for solid or stranded wire
• Works with CAT6 and CAT6A cables
• Requires pass-through type crimping tool
(VDV226-110 recommended)
• Conectores de datos, tipo pasante, 8 posiciones,
8 contactos, para alambres sólidos o trenzados
• Funciona con cables CAT6 y CAT6A
• Se requiere herramienta ponchadora para
conectores de tipo pasante (Se recomienda
VDV226-110)
• 8positions et 8contacts de prises de données
traversantes pour fils pleins ou multibrins
• Fonctionne avec les câbles CAT6 et CAT6A
• Requiert un outil à sertir conçu pour les
connecteurs traversants (VDV226-110
recommandé)
Warranty / Garantía / Garantie :
www.kleintools.com/warranty
1-1/2" – 2"
(38 – 50 mm)

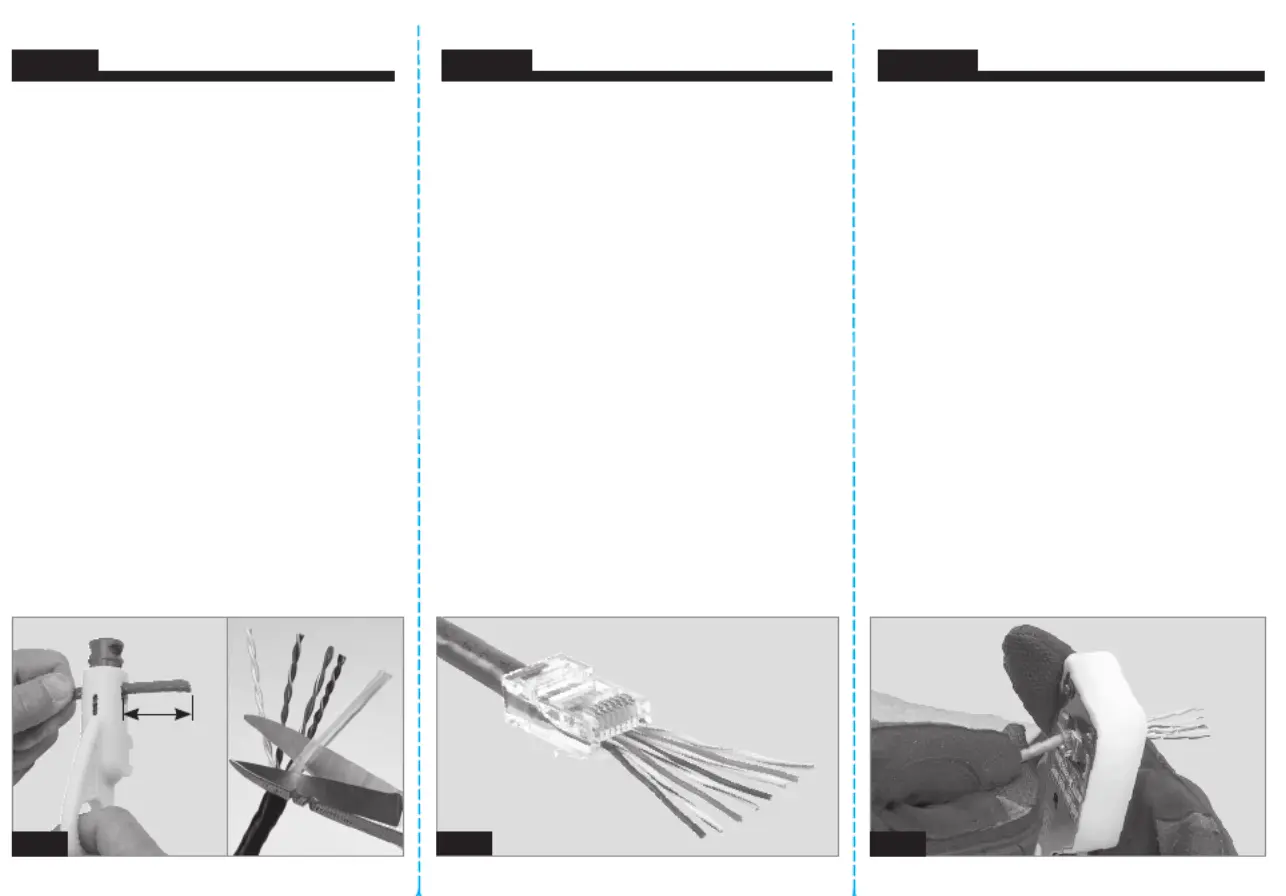

FIG. 1
FIG. 2
ESPAÑOLENGLISH
1. Strip 1-1/2" to 2" (38 to 50 mm) of cable jacket;
trim shielding, pullstring, and plastic cross-
member as necessary (Fig. 1).
2. Untwist and order wires (see wiring order on
other side).
3. Slide wires into and through connector body
(Fig. 2).
4. Slide assembly into crimping tool and
crimp/trim* (Fig. 3).
5. Remove from tool; verify & test connections.
RECOMMENDED TOOLS:
•
VDV110-261 Twisted Pair Radial Stripper
•
2100-7 Electrician's Scissors
•
VDV226-110 Pass-ThruTM Modular Crimper
•
VDV501-851 Scout
TM Pro 3 Tester
*Crimping tool must be pass-through type.
1. Pele 1-1/2" a 2" (38mm a 50mm) de funda del
cable; recorte el blindaje, el cordón de jalado y
la cruceta plástica según sea necesario (Fig.1).
2. Destrence los alambres y ordénelos (vea el
orden de los alambres en el reverso).
3. Deslice los alambres a través del cuerpo del
conector (Fig.2).
4. Deslice el conjunto dentro de la herramienta
ponchadora y ponche y recorte* (Fig. 3).
5. Retire el conjunto de la herramienta, verifique y
pruebe las conexiones.
HERRAMIENTAS RECOMENDADAS:
•
Pelacables radial VDV110-261 para cables de
par trenzado
•
Tijeras de electricista 2100-7
•
Ponchadora modular Pass-Thru™ VDV226-110
•
Probador VDV501-851 Scout
TM Pro 3
*La herramienta ponchadora debe ser apta para
conectores de tipo pasante.
FIG. 3
FRANÇAIS
1. Dénudez de 38mm à 50mm (11/2po à 2po)
de la gaine du câble, coupez le blindage, le câble
de tirage et la traverse de plastique au besoin
(Fig.1).
2. Détorsadez les fils et placez-les dans le bon
ordre (voir l’ordre de câblage de l’autre côté)
3. Glissez les fils dans le connecteur pour les faire
traverser (Fig.2).
4. Glissez le tout dans l’outil de sertissage et
sertissez/coupez* (Fig. 3).
5. Retirez de l’outil; vérifiez et testez les
connexions.
RECOMMENDED TOOLS:
•
Outil à dénuder à action radiale pour paires
torsadéesVDV110-261
•
Ciseaux d’électricien2100-7
•
Pince à sertir modulaire Pass-Thru™VDV226-110
•
Testeur VDV501-851 Scout
TM Pro 3
*
L’outil à sertir doit être conçu pour les
connecteurs traversants.
