Seite 1/2

www. .comKLICKfix

R&K KG 302 07/18

Der Gepäckträger Adapter ist die Basis für ein

Zubehör-System rund um den Gepäckträger. Körbe,

Boxen und Taschen werden sekundenschnell sicher

befestigt und auf Tastendruck wieder gelöst. Alle Teile

sind über eine Zentralverriegelung abschließbar.

Wichtig: Vor jeder Fahrt korrekte Verriegelung und

festen Sitz des Zubehörs prüfen. Zubehör vor Transport

auf dem Auto-Fahrradträger unbedingt abnehmen!

The KLICKﬁx carrier adapter is the base for an

accessory system developed for standard carri-

ers. With just one click baskets, boxes and bags

automatically lock quickly and safely in adapter. All

accessories are lockable by a central key and to re-

lease by pressing the red button without efforts.

Important: Make sure the accessory is ﬁrmly locked

in the adapter before each ride. Remove the accessory

before transporting the bike on a car rack.

L‘adaptateur GTA est l‘élément de base d‘un

système d‘accroche sur porte-bagages. Un simple

«click» sufﬁt pour ﬁxer panier, top cases et sacoches

automatiquement, en toute sécurité. Appuyer sur le

bouton rouge pour libérer les accessoires. Une serrure

permet de verrouiller l‘ensemble du système. Impor-

tant: Vériﬁer que les éléments sont correctement

ﬁxés avant chaque départ. Ne pas oublier de retirer

les accessoires lorsque le vélo est transporté sur un

porte-vélos.

REG. DESIGN · PAT. PEND. · MADE IN GERMANY · RIXEN & KAUL GMBH · LIMMINGHOFER STR. 9 · D-42699 SOLINGEN

3x10kg max.

Gepäcktäger Adapter – für Körbe, Taschen, Boxen & Topcases

Carrier Adapter GTA – for baskets, panniers, boxes & topcases

Adaptateur Porte Bagage GTA – pour panier, sacoche & top case

Made in Germany

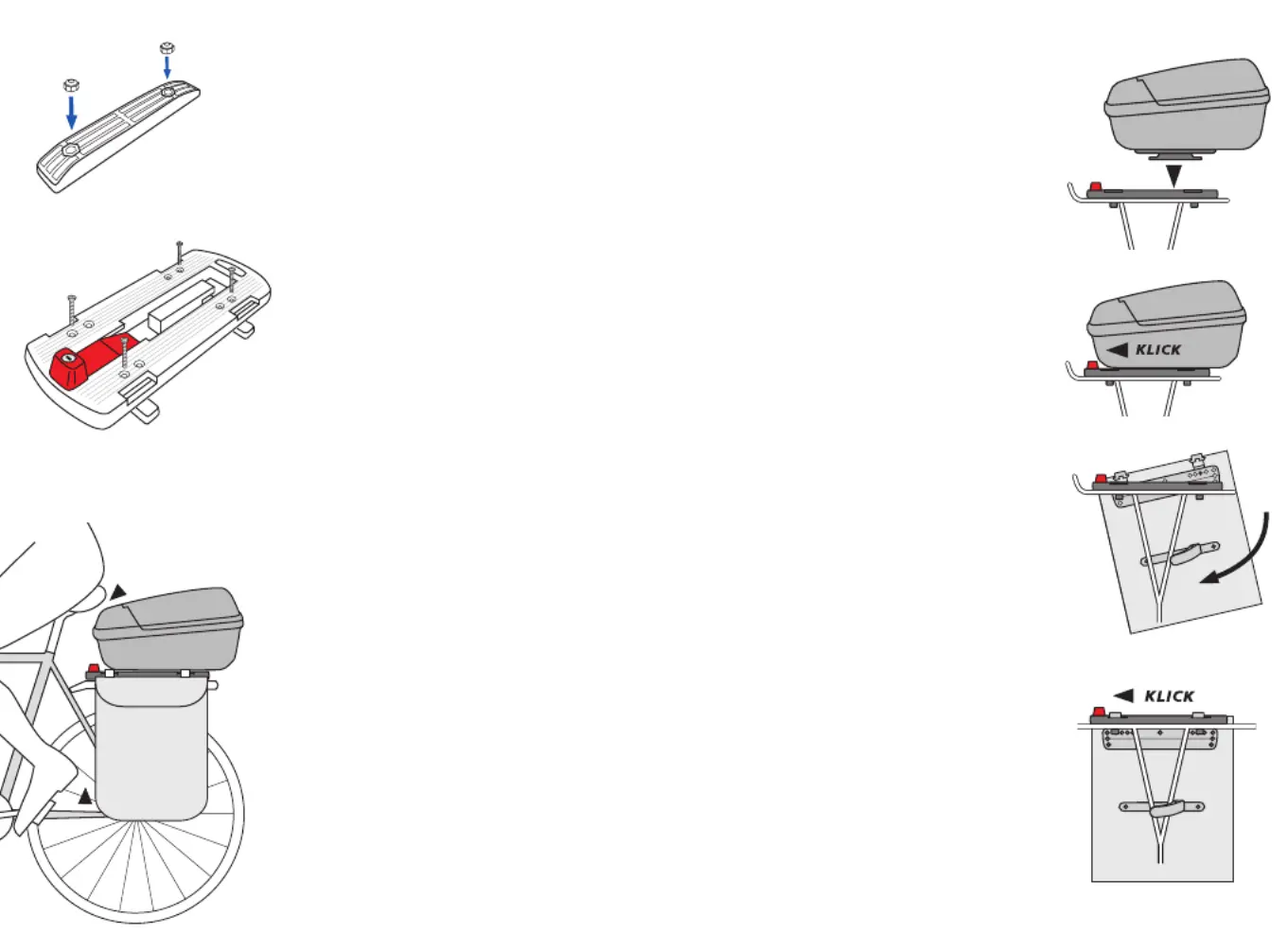

Montage Der Adapter lässt sich auf üblichen

Gepäckträgern bis 145mm Breite montieren.

Muttern in die Befestigungsbrücken eindrücken.

Adapter mit der roten Taste nach vorn auf den

Gepäckträger setzen. Position so wählen, dass

bei aufgesetztem Zubehör genügend Abstand

zu Sattel und Pedal bleibt.

Der Adapter sollte ﬂach auﬂiegen, ggf. die Fe-

derklappe entfernen. Adapter mit je einer

Befestigungsbrücke vorne und hinten

verschrauben. Sie können zwischen 2

Schraubpositionen wählen. Adapter seit-

lich ausrichten und Schrauben festziehen,

bis die Platte nicht mehr verschiebbar ist

(1,5-2Nm).

Mounting The adapter can be mounted on

most carriers up to 145mm in width. Press the

nuts into both brackets. Place the adapter onto

the carrier with the red button in front. Choose

a position that leaves enough space between

accessory and saddle or pedals.

The adapter needs a carrier with even surface. If

neccessary remove spring clamp. Mount the

plate with both brackets. You can choose

between two screw positions. Adjust the

adapter and fasten screws tightly (1,5-2Nm).

Montage L‘adaptateur peut être monté sur

les porte-bagages jusqu‘à 145mm de large.

Placer les écrous frein dans les 2 brides de

ﬁxation et positionner l‘adaptateur sur le

porte-bagages avec bouton rouge vers

l‘avant.

Selon le ou les accessoire qui seront ﬁxé dessus,

l‘adaptateur devra être ﬁxé sur le porte bagages

de telle sorte que leur manipulation soit aisée, et

n‘entrave pas les mouvements du cycliste et que

leur avancée n‘accroche pas la selle. Retirer au

besoin le tendeur de porte-bagages. Fixer

l‘adaptateur avec une des barres de ﬁxation à

l‘avant et la seconde à l‘arrière. 2 positions sont

possibles. Serrez les vis jusqu‘à ce que la plaque

ne bouge plus (1,5 -2Nm).

Bedienung Körbe, Boxen und Koffer in die

obere Aufnahme einsetzen und die Taschen

seitlich einhängen. Alle Zubehörteile verriegeln

automatisch beim Vorschieben und sind zentral

abschließbar. Zum Abnehmen Taste drücken und

Zubehör nach hinten schieben.

Using Place baskets or boxes in the upper

central slot. The bags can be connected to the

side slots. All parts are locked automatically

when pushing them forward. Press the release

button and push the accessory backwards to

remove it from the adapter.

Utilisation Paniers et Top Case sont positionés

sur la partie supérieure de l‘adaptateur. Les sa-

coches se ﬁxent sur les côtés. Placer les acces-

soires sur l‘adaptateur et pousser vers l‘avant.

Le système se verrouille automatiquement.

Débloquer par simple pression du bouton et

pousser les accessoires vers l‘arrière.

Produktspezifikationen

Marke:	KLICKfix
Kategorie:	Fahrradzubehör
Modell:	Box
Wasserfest:	Ja
Breite:	350 mm
Tiefe:	250 mm
Gewicht:	1000 g
Produktfarbe:	Schwarz
Höhe:	180 mm
Maximales Lastgewicht:	10 kg
Befestigungstyp:	Hinten
Typ:	Fahrrad-Topcase
Fassungsvermögen:	12 l
Anzahl von Fächern:	1
Schultergurt:	Nein
Verschließbar:	Ja
